Standart we Akylly 3S BMS simlerini birikdirmek boýunça okuw gollanmasy -- Aşakda wideo okuw

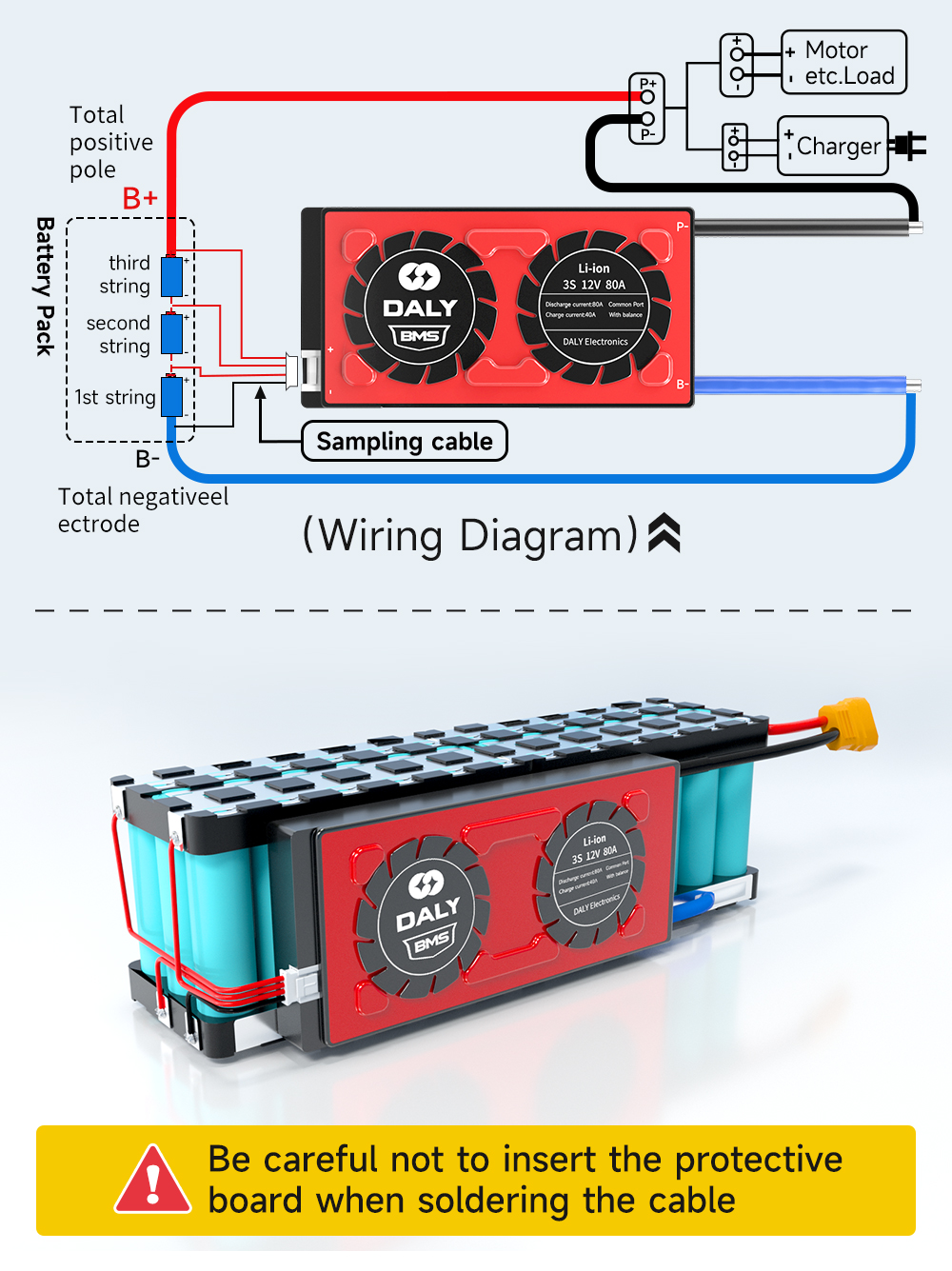

Mysal hökmünde 3S12P 18650 batareýa toplumyny alyp göreliň.
Kabeli lehimläniňizde gorag tagtasyny salmajak boluň.
Ⅰ. Nusga alyş setirleriniň tertibini belläň

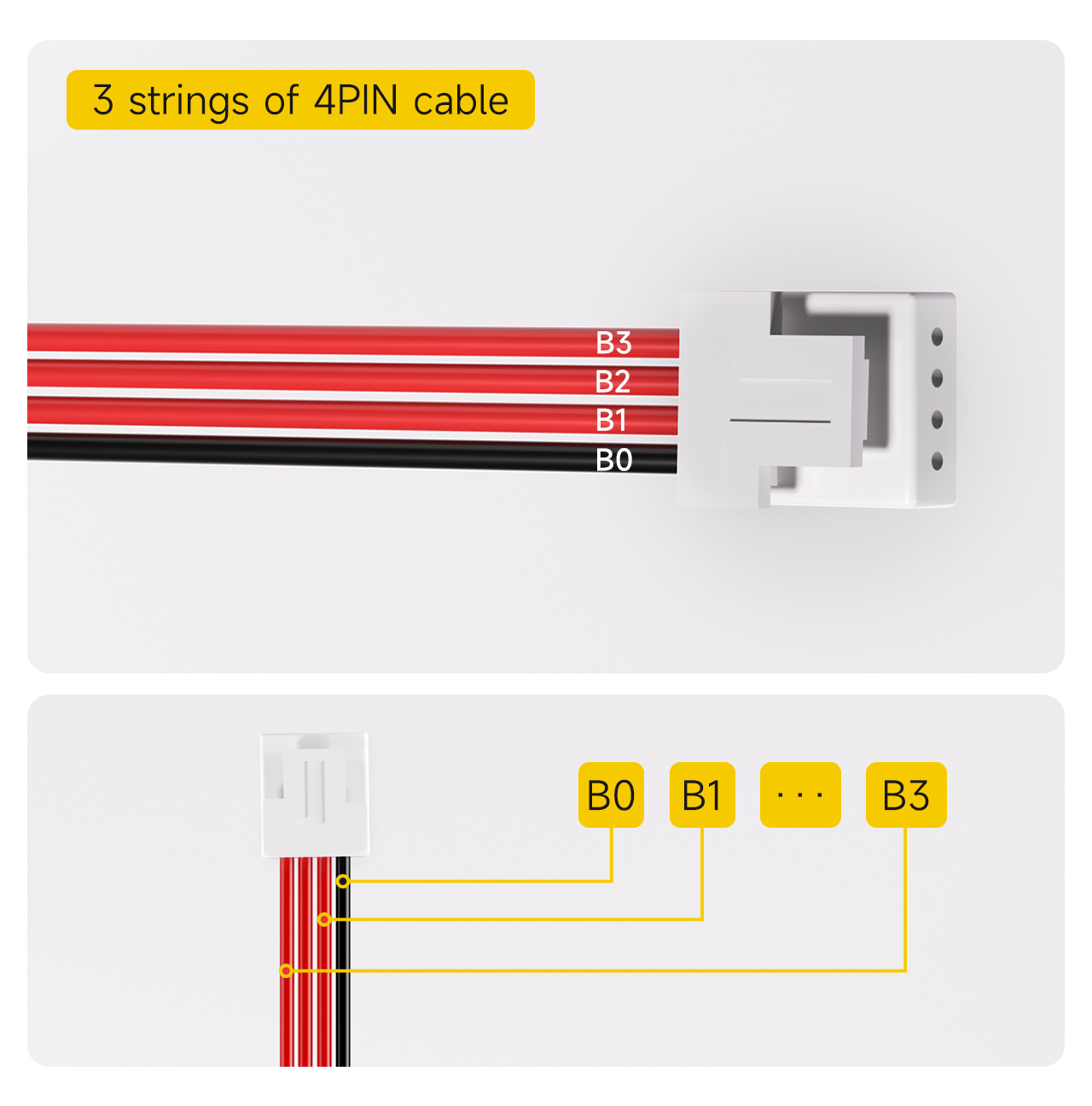

4PIN kabeliň 3 simi
Bellik: 3 simli gorag platasynyň konfigurasiýasy üçin standart nusga alyş kabeli 4PIN-dir.
1. Gara kabeli B0 hökmünde belläň.
2. Gara kabeliň ýanyndaky ilkinji gyzyl kabel B1 hökmünde bellenen
... (we ş.m., yzygiderli bellenilýär)
4. B3 diýlip bellenen iň soňky gyzyl kabele çenli.

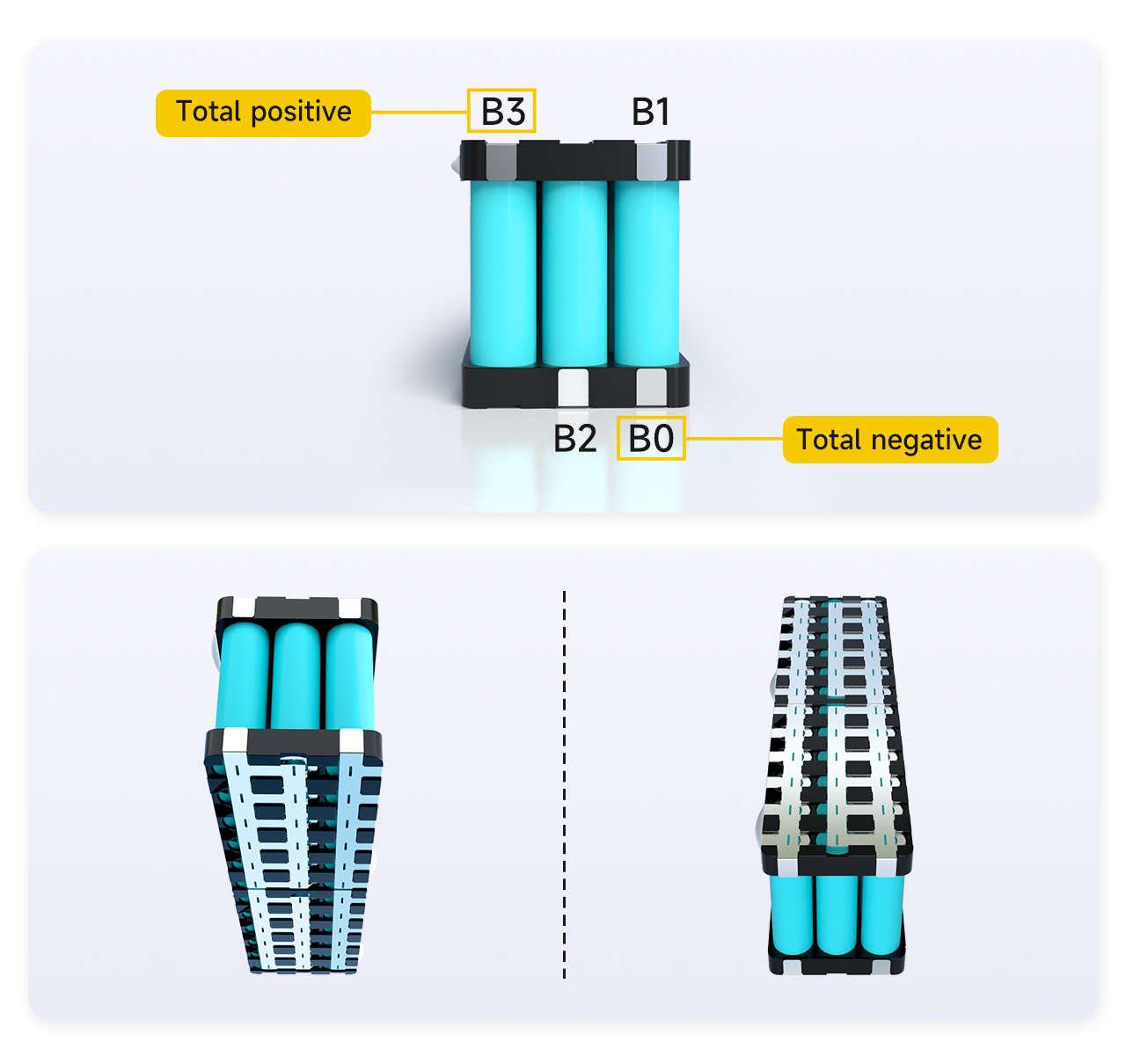

Ⅱ. Batareýanyň kebşirleme nokatlarynyň tertibini belläň
Kabeliň degişli kebşirleme nokadynyň ýerleşýän ýerini tapyň, ilki batareýadaky degişli nokadyň ýerleşýän ýerini belläň
1. Batareýa blokunyň umumy otrisatel polýusy B0 hökmünde bellenen
2. Batareýalaryň birinji tapgyrynyň oňyn polýusy bilen batareýalaryň ikinji tapgyrynyň otrisatel polýusynyň arasyndaky baglanyşyk B1 hökmünde bellenilýär
3. Batareýalaryň ikinji tapgyrynyň oňyn polýusy bilen batareýalaryň üçünji tapgyrynyň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellenilýär
4. 3-nji batareýa siminiň oňyn elektrody B3 hökmünde bellenen.
Bellik: Batareýa blokunyň jemi 3 simi bolany üçin, B3 batareýa blokunyň umumy oňyn polýusydyr. Eger B3 batareýa blokunyň umumy oňyn tapgyry bolmasa, bu bellikleme tertibiniň nädogrydygyny subut edýär we ony barlap, gaýtadan belliklemeli.

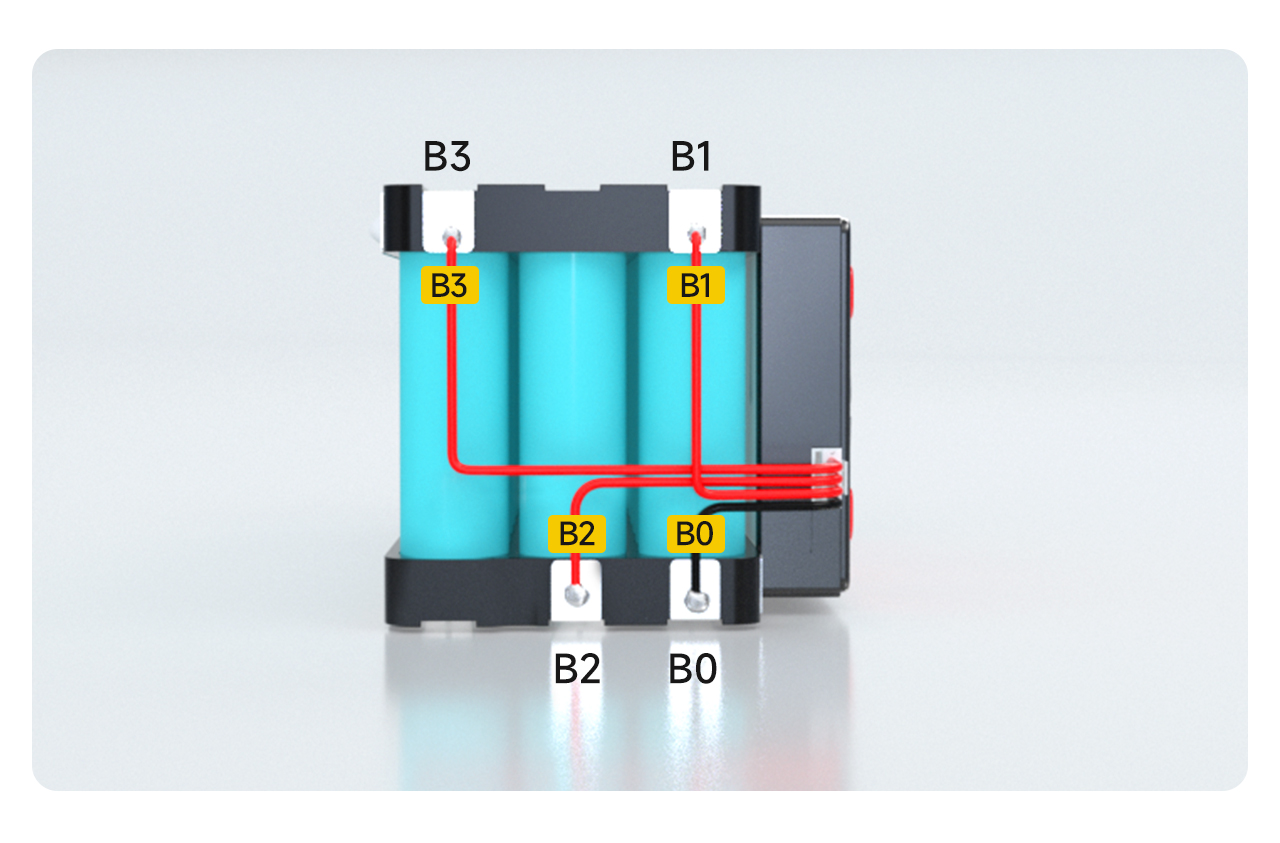

3. Lehimlemek we sim geçirmek
1. Kabeliň B0 bölegi batareýanyň B0 ýagdaýyna lehimlenýär.
2. B1 kabeli batareýanyň B1 ýagdaýyna lehimlenýär.
3. B2 kabeli batareýanyň B2 ýagdaýyna lehimlenýär.
4. B3 kabeli batareýanyň B3 ýagdaýyna lehimlenýär.

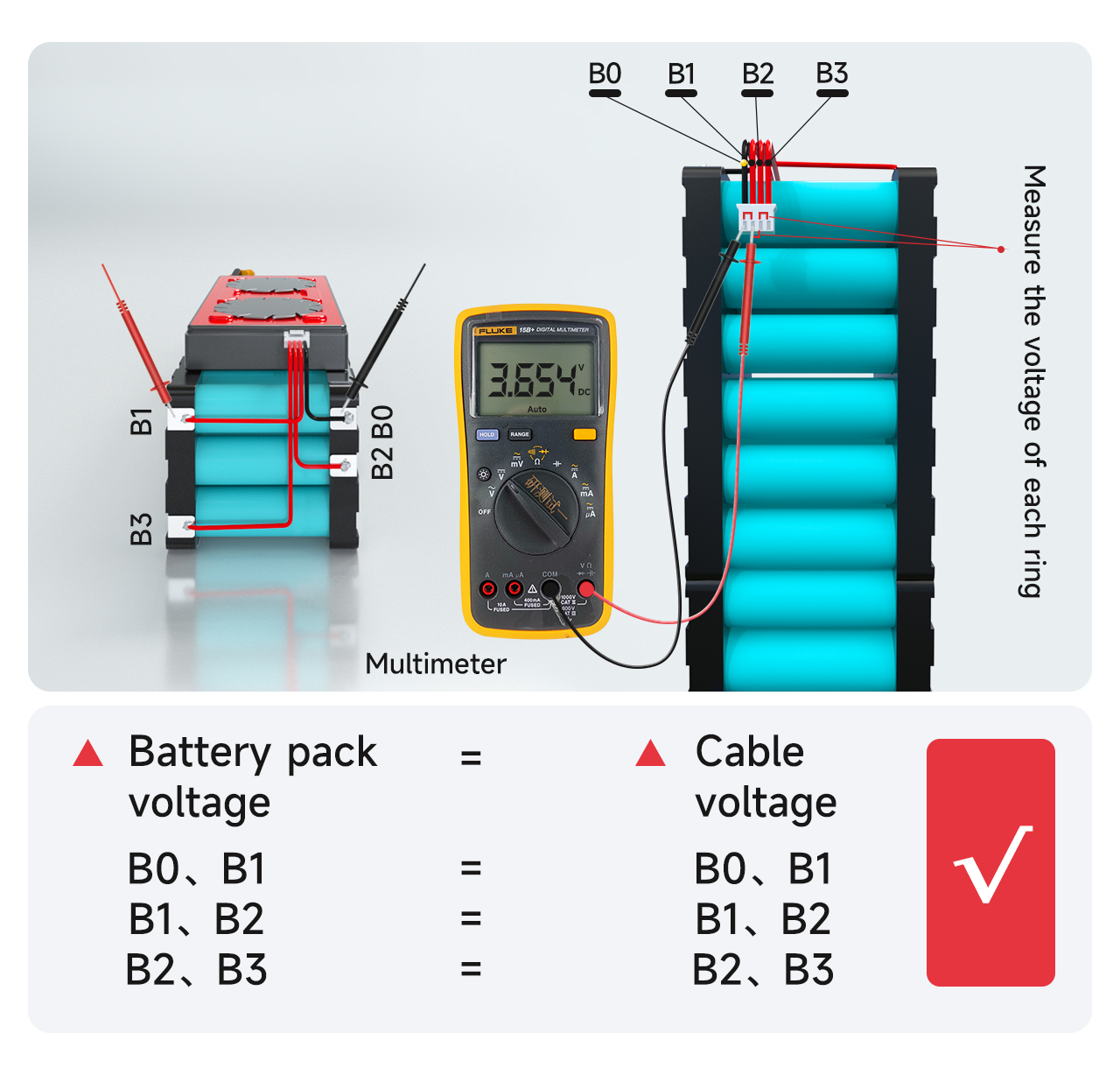

Ⅳ. Voltažy anyklamak
Kabeller tarapyndan dogry naprýaženiýe ýygnalandygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýaženiýeni multimetr bilen ölçäň.
B0-dan B1-e çenli kabeliň naprýaženiýesiniň B0-dan B1-e çenli batareýa blokynyň naprýaženiýesine deňdigini ýa-da deň däldigini ölçäň. Eger deň bolsa, bu naprýaženiýe ýygnamagyň dogrudygyny subut edýär. Eger deň däl bolsa, bu ýygnamak liniýasynyň gowşak kebşirlenendigini we kabeli gaýtadan kebşirlemegiň zerurdygyny subut edýär. Meňzäp, beýleki simleriň naprýaženiýeleriniň dogry ýygnalyp ýa-da däldigini ölçäň.
2. Her simiň naprýaženiýe tapawudy 1V-dan geçmeli däl. Eger ol 1V-dan geçse, bu simlerde problema bardygyny we anyklamak üçin öňki ädimi gaýtalamagyň zerurdygyny aňladýar.
Ⅴ. Gorag tagtasynyň hilini anyklamak
Gorag platasyny dakmazdan öň, hemişe dogry naprýaženiýe anyklanandygyna göz ýetiriň!

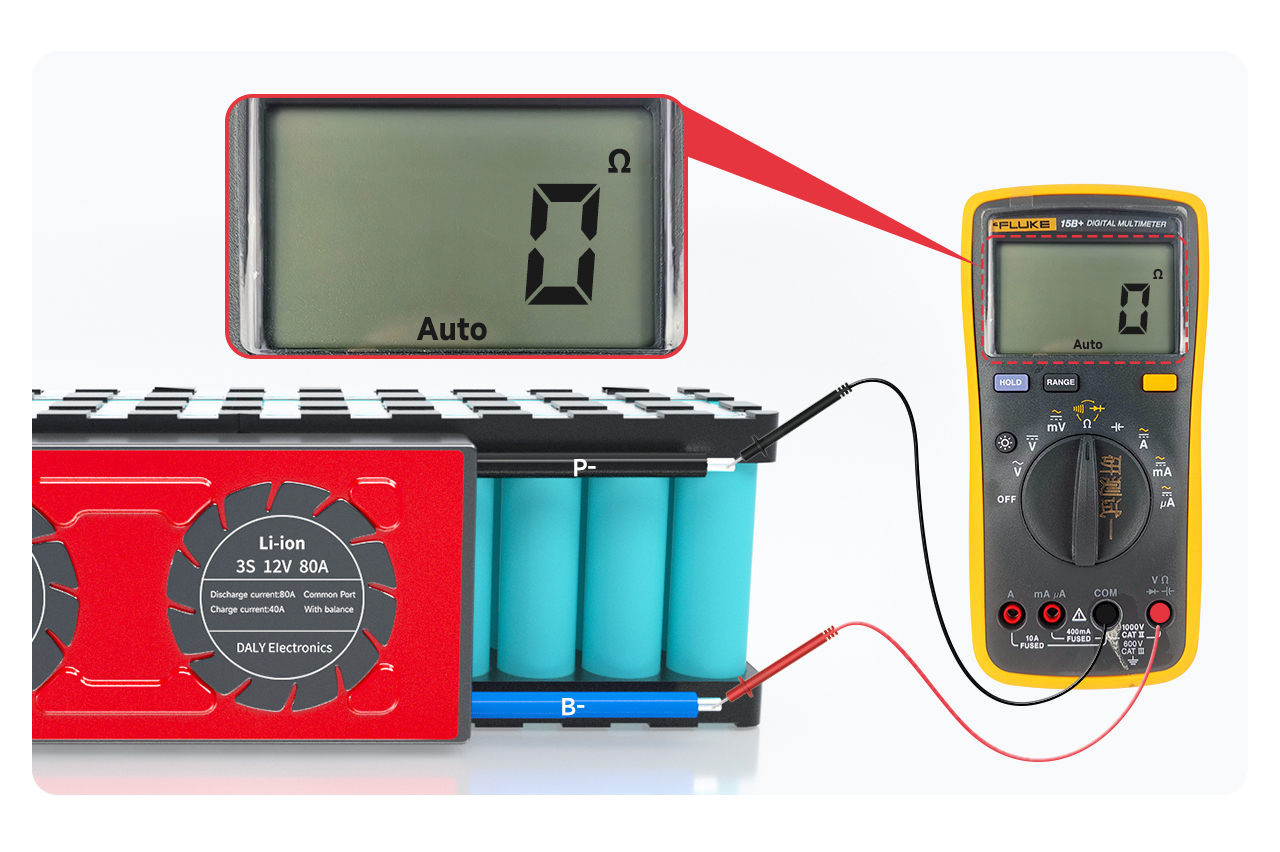

Multimetri içki garşylyk derejesine sazlaň we B- bilen P- arasyndaky içki garşylygy ölçäň. Eger içki garşylyk birikdirilen bolsa, gorag platasynyň gowydygyny subut edýär.
Bellik: Içki garşylyk gymmatyna seredip, geçirijiligi kesgitleýip bilersiňiz. Içki garşylyk gymmaty 0Ω, bu geçirijiligi aňladýar. Multimetriň ýalňyşlygy sebäpli, adatça 10Ω-dan az geçirijiligi aňladýar; multimetri zyňňyra sazlap hem bilersiňiz. Bip sesi eşidilýär.
Bellik:
1. Ýumşak açarly gorag tagtasy açar ýapyk wagty açaryň geçirijiligine üns bermeli.
2. Eger gorag geňeşi işlemeýän bolsa, indiki ädimi bes ediň we işläp taýýarlamak üçin satuw işgärleri bilen habarlaşyň.

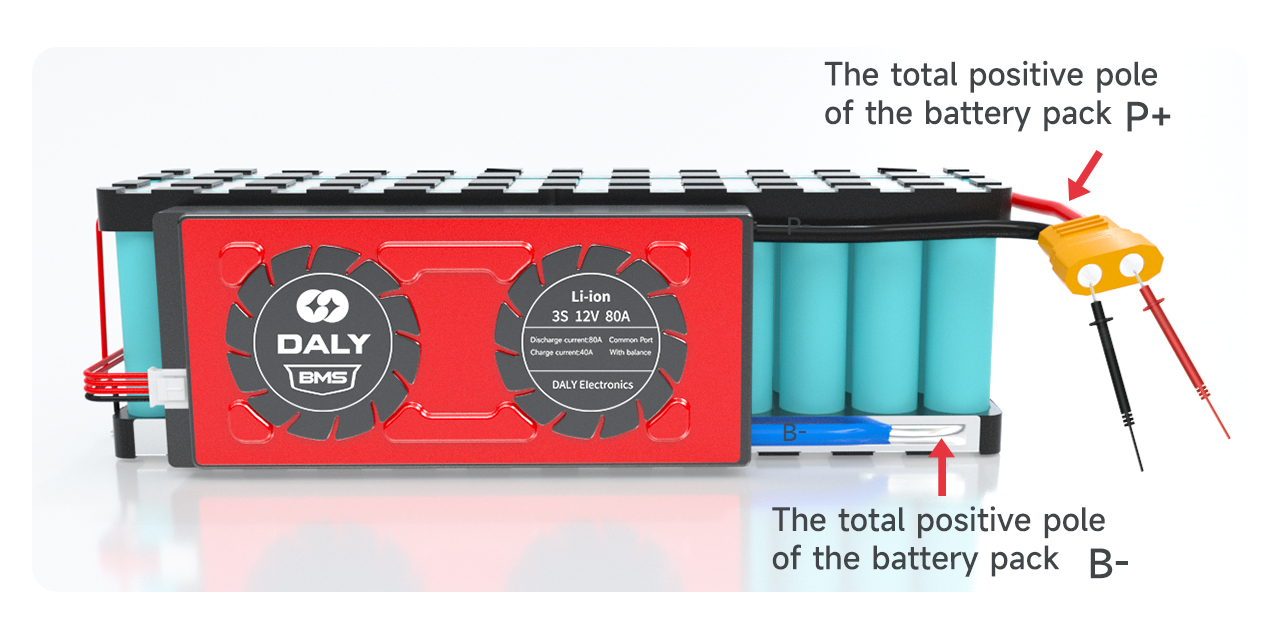

Ⅵ. Çykyş liniýasyny birikdiriň

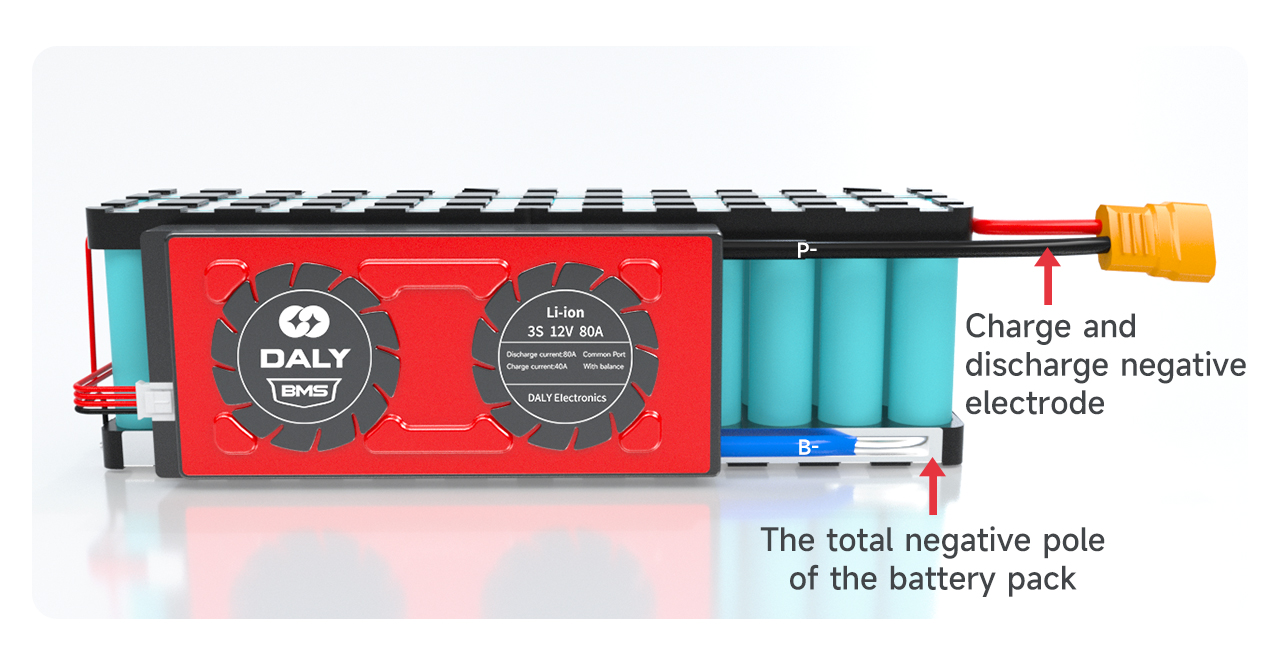

Gorag platasynyň kadalydygyna göz ýetirenden soň, gorag platasyndaky gök B simini batareýa blokunyň umumy negatiw B simine lehimläň. Gorag platasyndaky P-simi zarýad we boşalmanyň negatiw polýusyna lehimlenýär.
Kebşirlemeden soň, artykmaç gorag tagtasynyň naprýaženiýesiniň batareýanyň naprýaženiýesine laýyk gelýändigini barlaň.

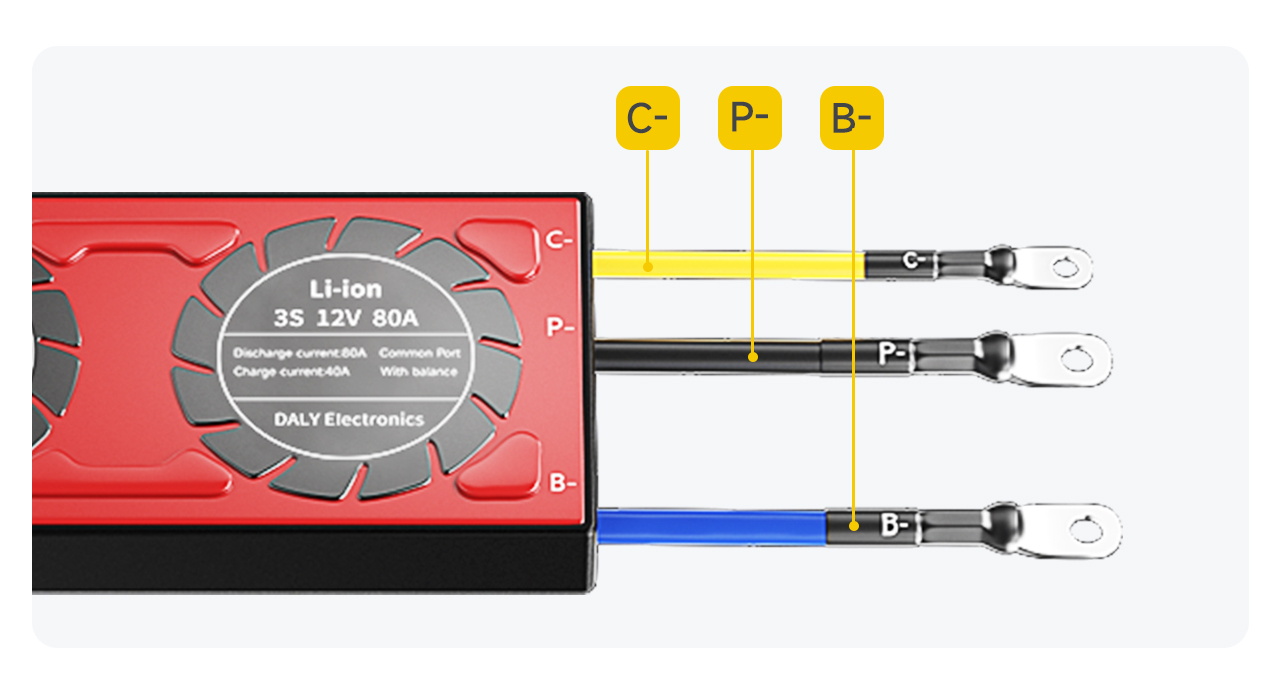

Bellik: Bölünen gorag platasynyň zarýad beriji porty we boşadyjy porty bölünen we goşmaça C-şekli (adatça sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmelidir; P-şekli boşadyjynyň otrisatel polýusyna birikdirilmelidir.

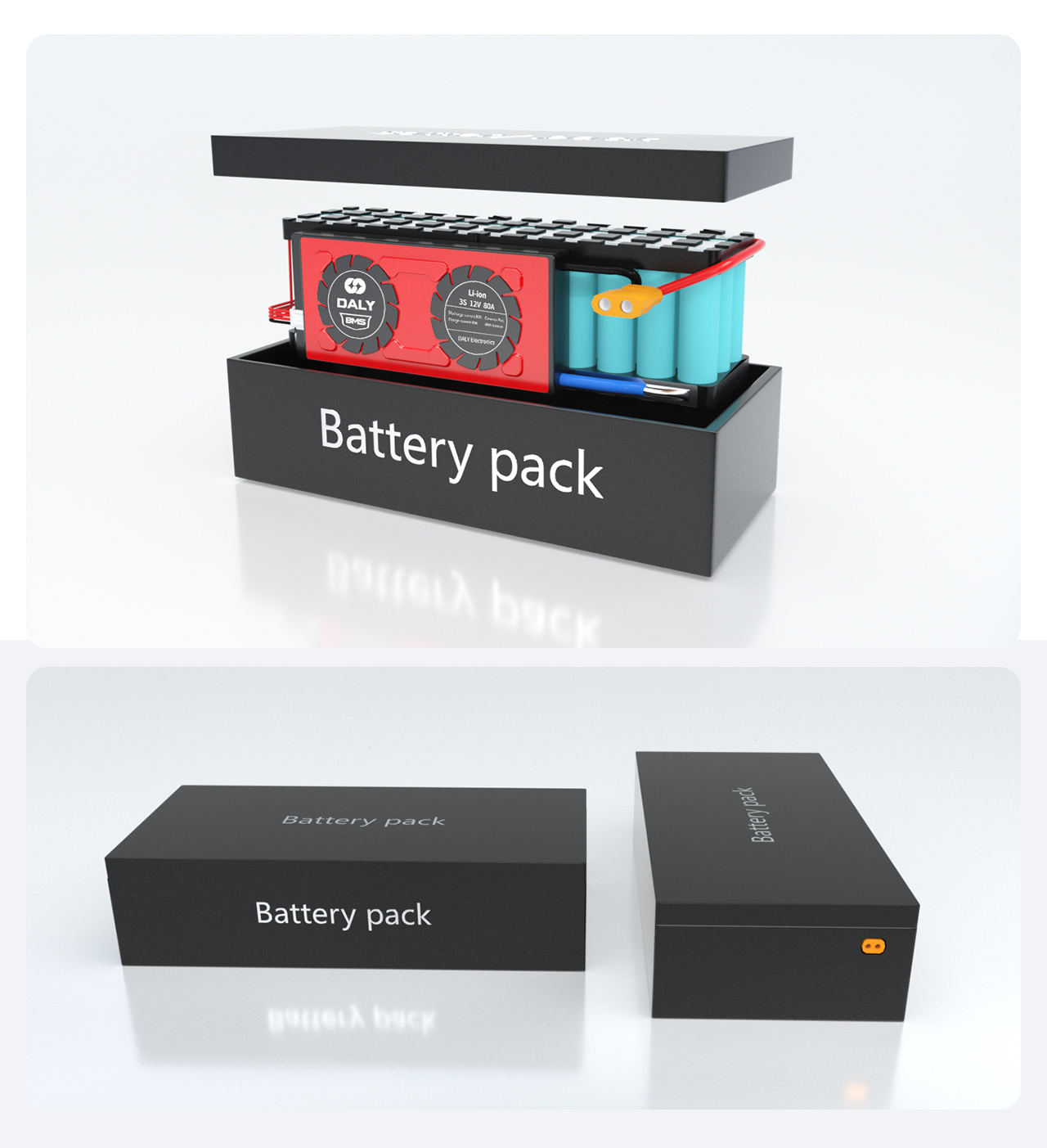

Ahyrsoňy, batareýa blokyny batareýa gutusynyň içine ýerleşdiriň, şonda taýýar batareýa bloky ýygnalýar.
