10S BMS sim geçirijisi

Standard & Smart 10S BMS sim geçirijisi

Ala 10 mysal hökmünde 12 sany paralel 18650 batareýa paketi

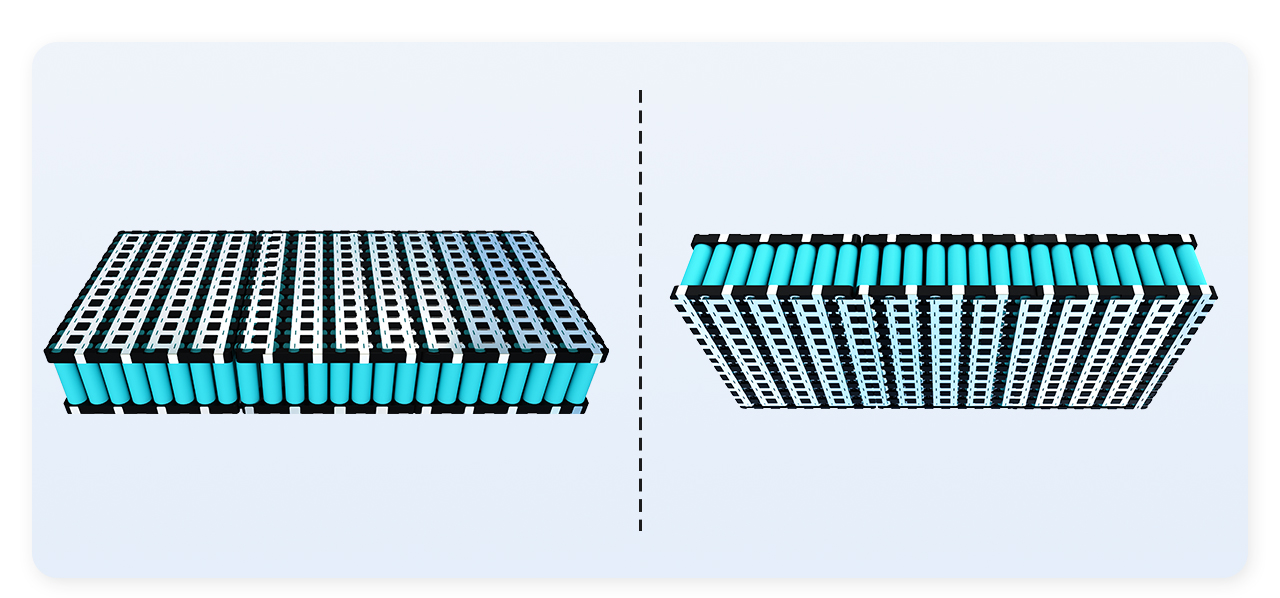

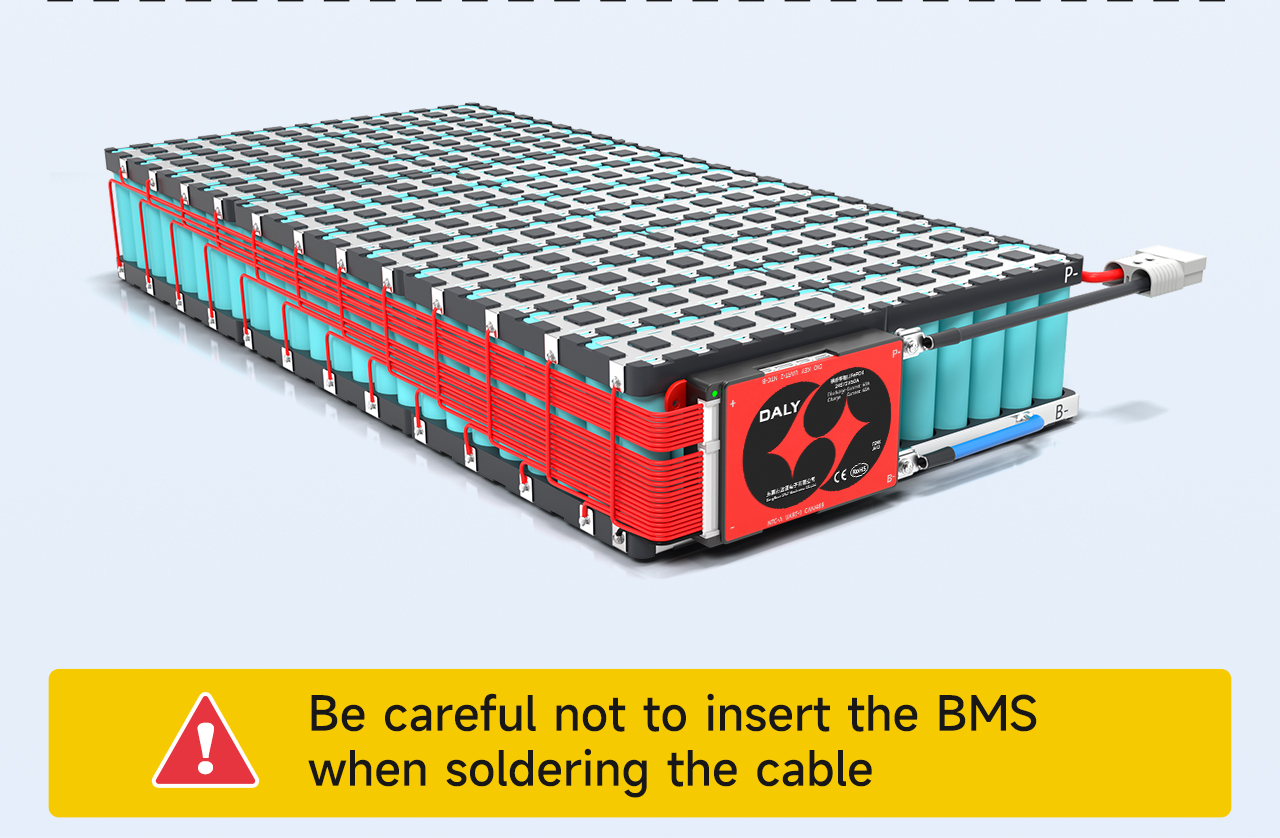

Kabel lehimlenende gorag tagtasyny salmaň

batareýany dolandyrmak ulgamy

. Nusga setirleriniň tertibini belläň

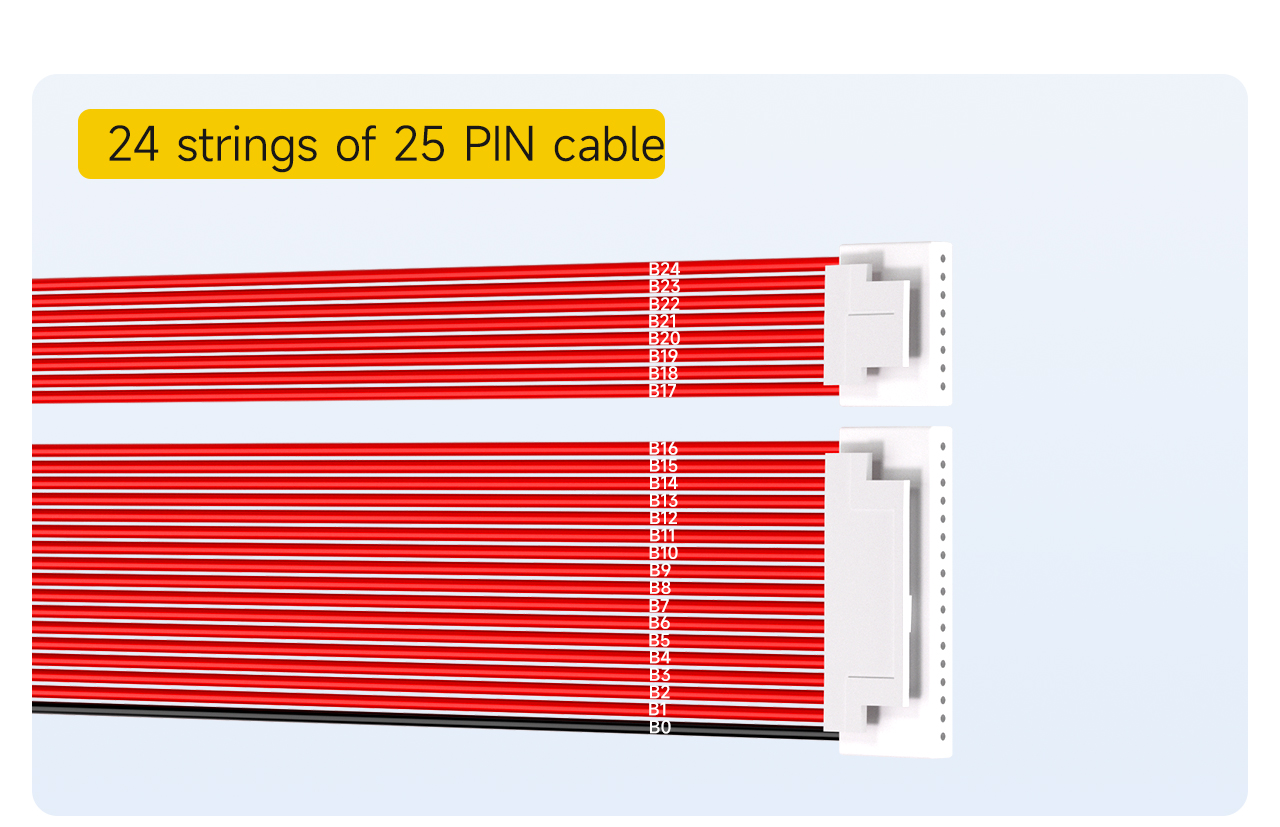

10 setirler11PIN kabeli

Bellik: üçin deslapky nusga alma kabeli10- gorag tagtasynyň konfigurasiýasy11PIN.

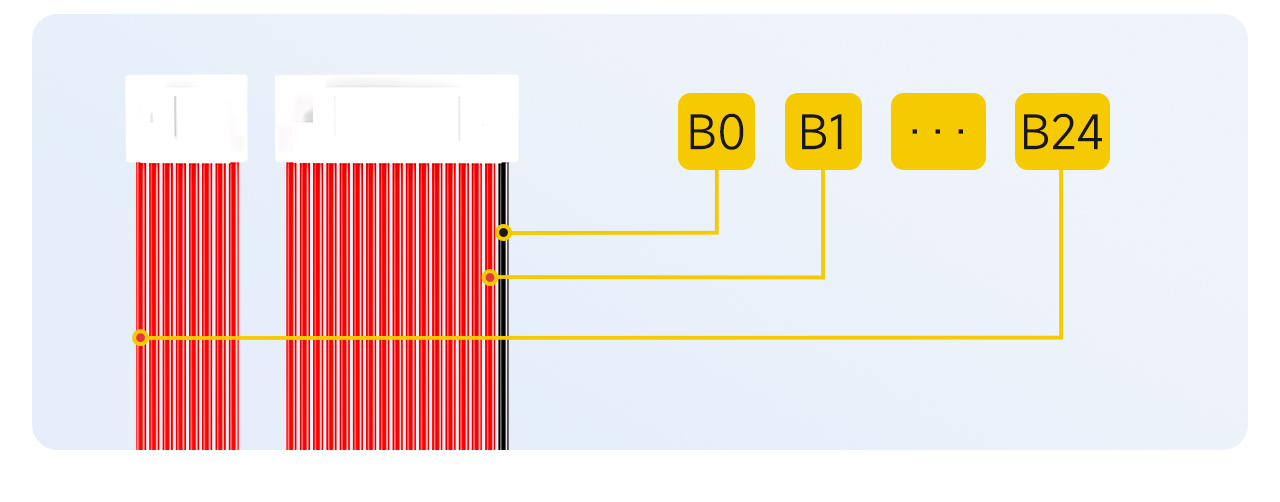

1. Gara kabeli B0 diýip belläň.

2. Gara kabeliň gapdalyndaky ilkinji gyzyl kabel B1 diýip bellendi.

... (we ş.m. yzygiderli bellendi)

B diýip bellenen iň soňky gyzyl kabele çenli10.





三元 10 串接 线 流程 - 英文 _02

. Batareýany kebşirleme nokatlarynyň tertibini belläň

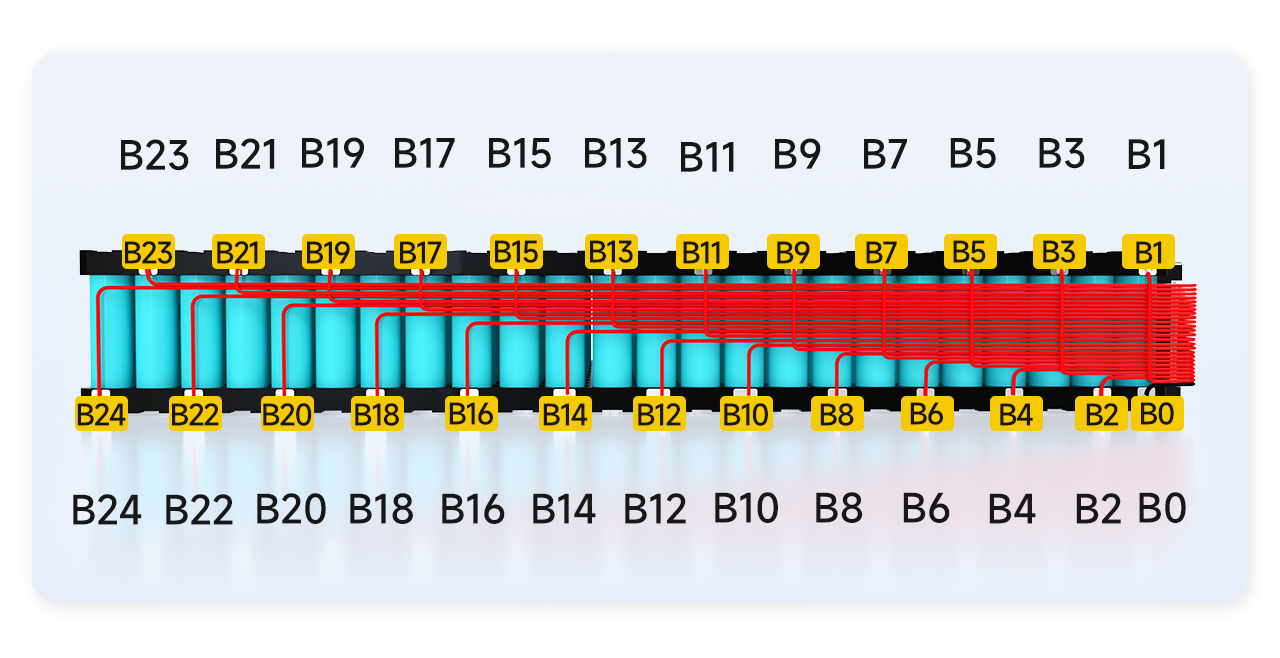

Kabeliň degişli kebşirleýiş nokadynyň ýagdaýyny tapyň, ilki bilen degişli nokadyň batareýadaky ýerini belläň

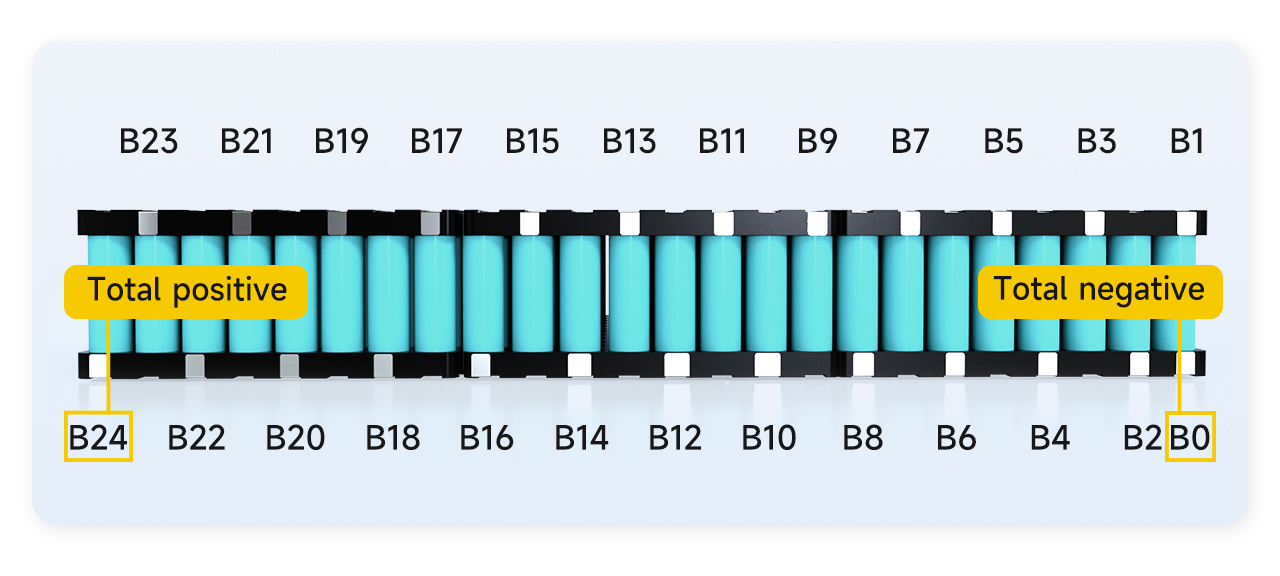

1. Batareýa paketiniň umumy otrisatel polýusy B0 hökmünde bellendi.

2. Batareýalaryň birinji setiriniň polo positiveitel polýusynyň we ikinji batareýanyň negatiw polýusynyň arasyndaky baglanyşyk B1 hökmünde bellendi.

3. Batareýalaryň ikinji setiriniň polo positiveitel polýusynyň we batareýalaryň üçünji setiriniň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellendi.

... (we ş.m.)

10.Oňyn polýusyň arasyndaky baglanyşyk10batareýanyň simleri we otrisatel polýus11batareýanyň simleri B hökmünde bellendi10.

11. 10-njy batareýanyň siminiň polo positiveitel elektrody B10 hökmünde bellendi.

Bellik: Batareýa paketinde jemi 10 setir barlygy sebäpli, B10 batareýa paketiniň umumy polýusidir.B10 batareýa paketiniň umumy pozitiw tapgyry däl bolsa, bellik etmegiň tertibiniň nädogrydygyny subut edýär we ony täzeden barlamaly we täzeden bellemeli.

三元 10 串接 线 流程 - 英文 _03

. Satyş we sim

1. Kabeliň B0 batareýanyň B0 ýagdaýyna lehimlenýär.

2. B1 kabeli, batareýanyň B1 ýagdaýyna lehimlenýär.

... (we ş.m. yzygiderli kebşirlemek)

11. B10 kabeli, batareýanyň B10 ýagdaýyna lehimlenýär.

三元 10 串接 线 流程 - 英文 _04

. Kesgitleýiş naprýa .eniýesi

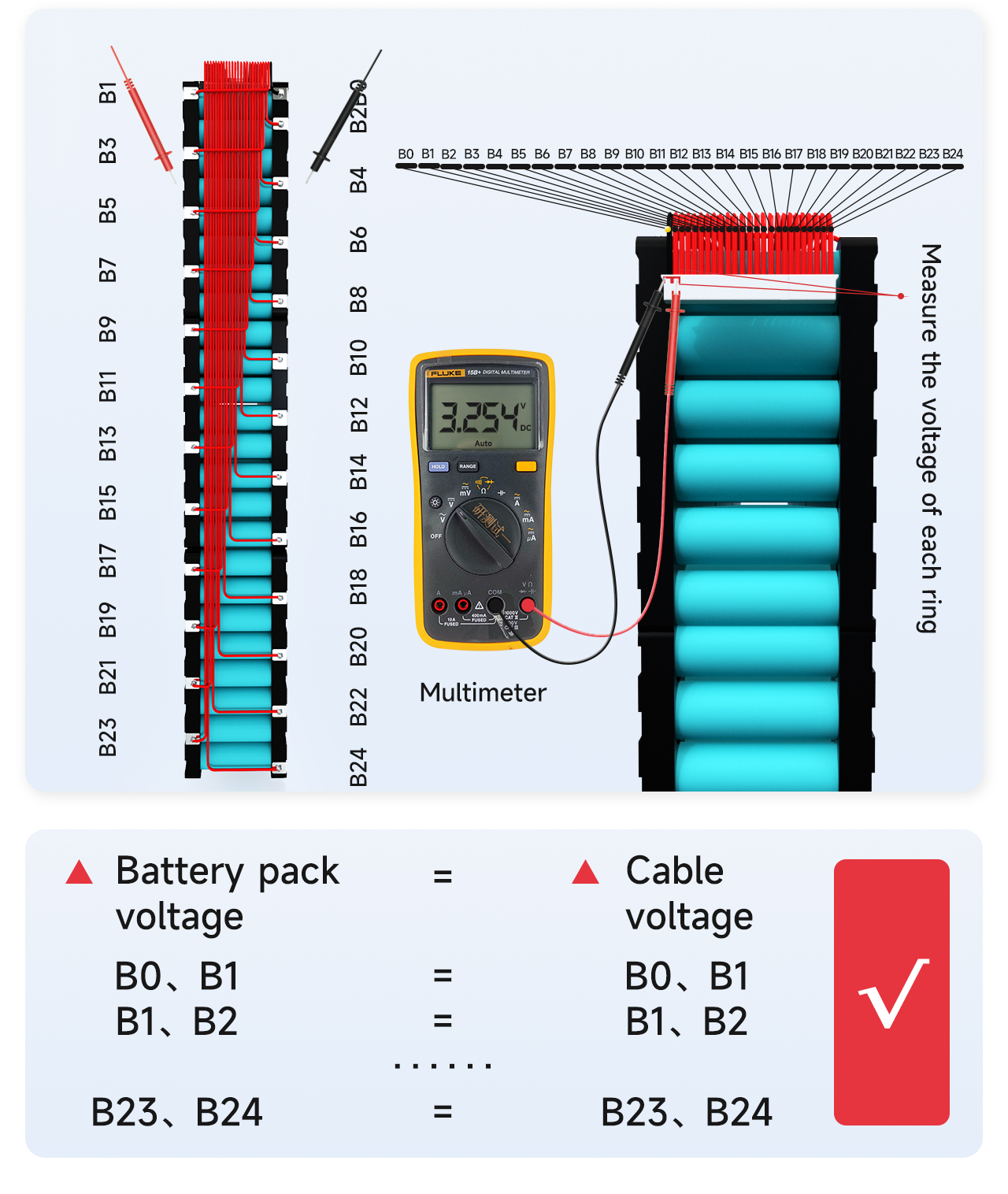

Kabeller tarapyndan dogry naprýa .eniýäniň bardygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýa .eniýäni multimetr bilen ölçäň.

1. B0-dan B1 kabeliň naprýa .eniýesiniň B0-dan B1 batareýa paketiniň naprýa .eniýesine deňdigini ýa-da ýokdugyny ölçäň.Deň bolsa, naprýa .eniýäniň dogrudygyny subut edýär.Notok bolsa, ýygnamak çyzygynyň gowşak kebşirlenendigini we kabeliň täzeden kebşirlenmelidigini subut edýär.Analogiýa boýunça, beýleki setirleriň naprýa .eniýesiniň dogry ýygnalandygyny ýa-da ýokdugyny ölçäň.

2. Her setiriň naprýa .eniýe tapawudy 1V-den geçmeli däldir.1V-den ýokary bolsa, simde näsazlygyň bardygyny aňladýar we ýüze çykarmak üçin öňki ädimiňizi gaýtalamaly.

三元 10 串接 线 流程 - 英文 _05

. Gorag tagtasynyň hilini kesgitlemek

!Gorag tagtasyna dakmazdan ozal dogry naprýa! Eniýeniň tapylandygyna göz ýetiriň!

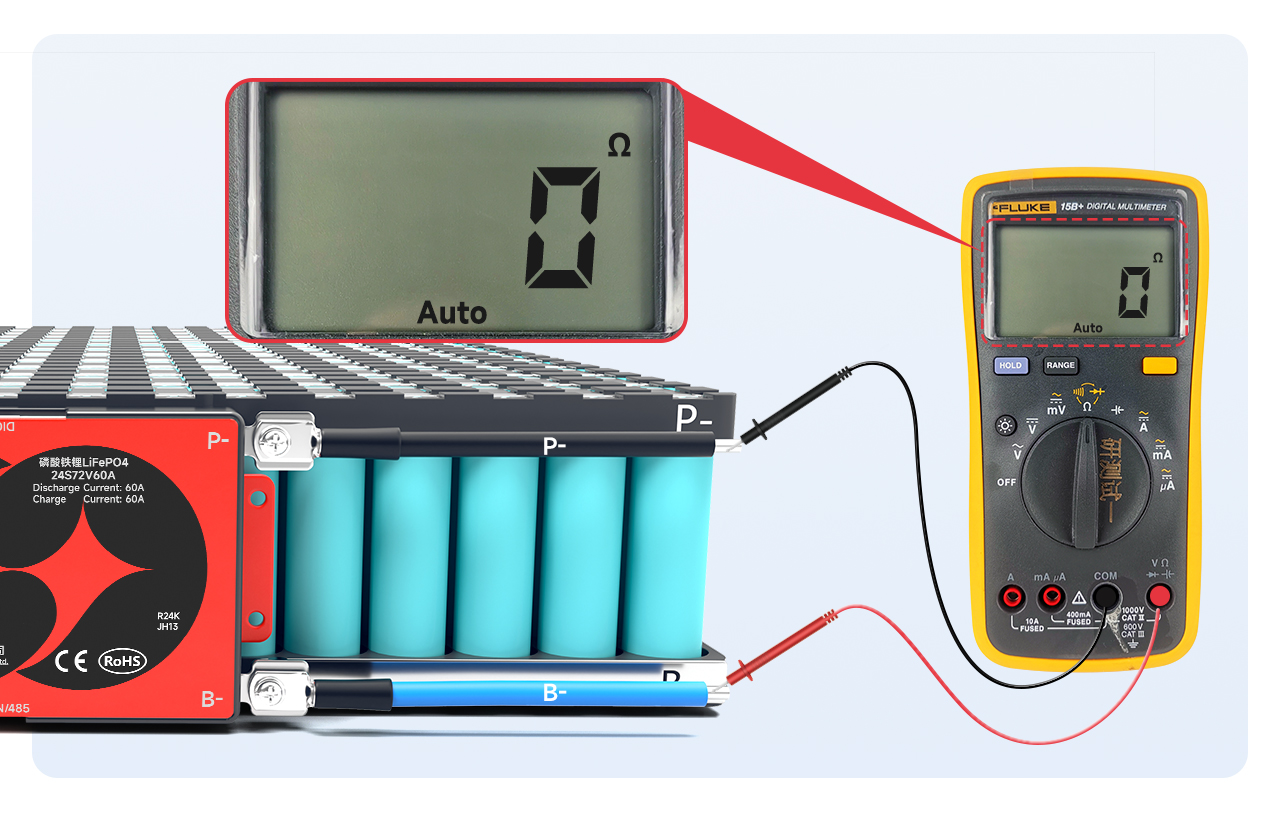

Multimetri içerki garşylyk derejesine sazlaň we B- we P- arasyndaky içki garşylygy ölçäň.Içerki garşylyk birikdirilen bolsa, gorag tagtasynyň gowydygyny subut edýär.

Bellik: Geçirijiniň içerki garşylyk bahasyna seredip baha berip bilersiňiz.Içerki garşylyk bahasy 0Ω, geçirijiligi aňladýar.Multimetriň ýalňyşlygy sebäpli, adatça 10mΩ-dan az geçirijilik diýmekdir;multimetri buzzere sazlap bilersiňiz.Gykylykly ses eşidilýär.

Bellik:

1. softumşak wyklýuçatel bilen gorag tagtasy, wyklýuçatel ýapylanda wyklýuçateliň geçirijiligine üns bermelidir.

2. Gorag tagtasy alyp barmaýan bolsa, indiki ädimi duruzyň we gaýtadan işlemek üçin satyjy işgärlere ýüz tutmagyňyzy haýyş edýäris.

三元 10 串接 线 流程 - 英文 _06

. Çykyş setirini birikdiriň

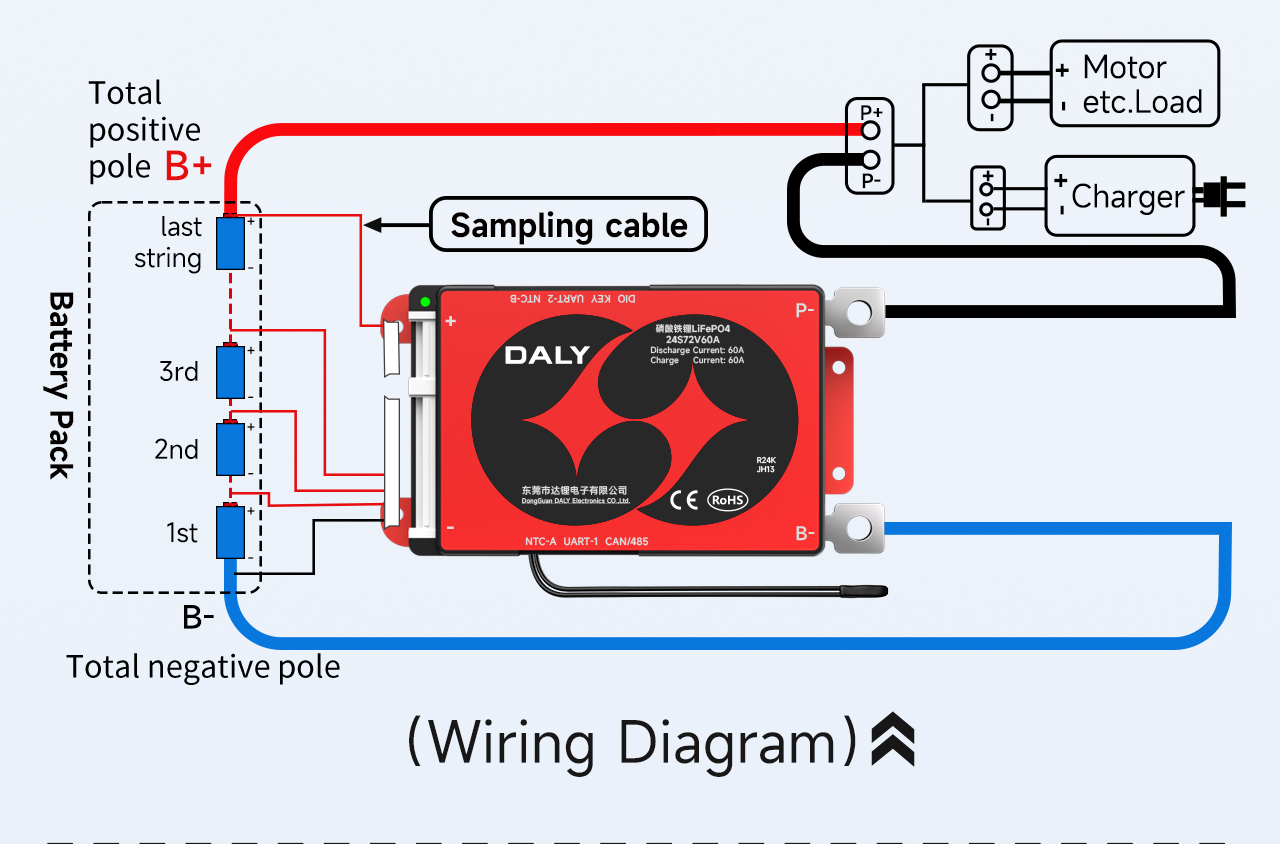

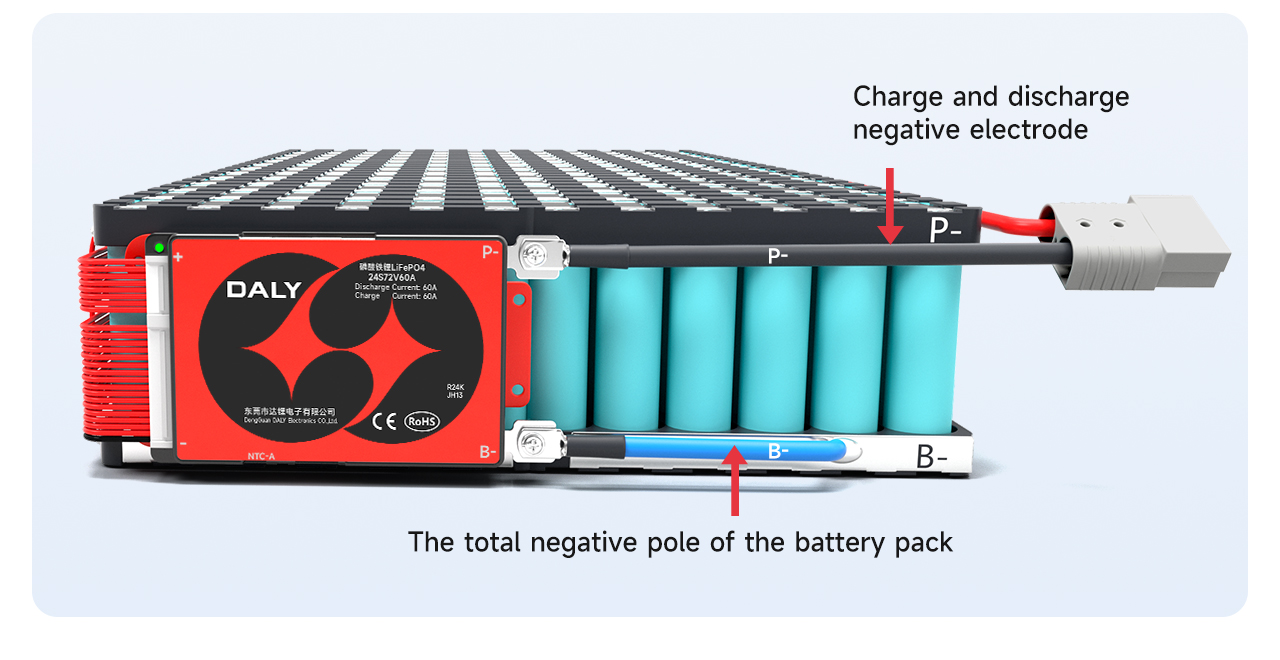

Gorag tagtasynyň kadalydygyna göz ýetireniňizden soň, gorag tagtasyndaky gök B simini batareýa paketiniň umumy negatiw B-lerine lehimläň.Gorag tagtasyndaky P-çyzyk, zarýad we zarýadyň otrisatel polýusyna lehimlenýär.

Kebşirleýişden soň, aşa gorag tagtasynyň naprýa .eniýesiniň batareýanyň naprýa .eniýesine laýyk gelýändigini barlaň.

Artykmaç naprýa .eniýäni kesgitläň: (B-, P +) naprýa = eniýe = (P-, P +) naprýa .eniýe

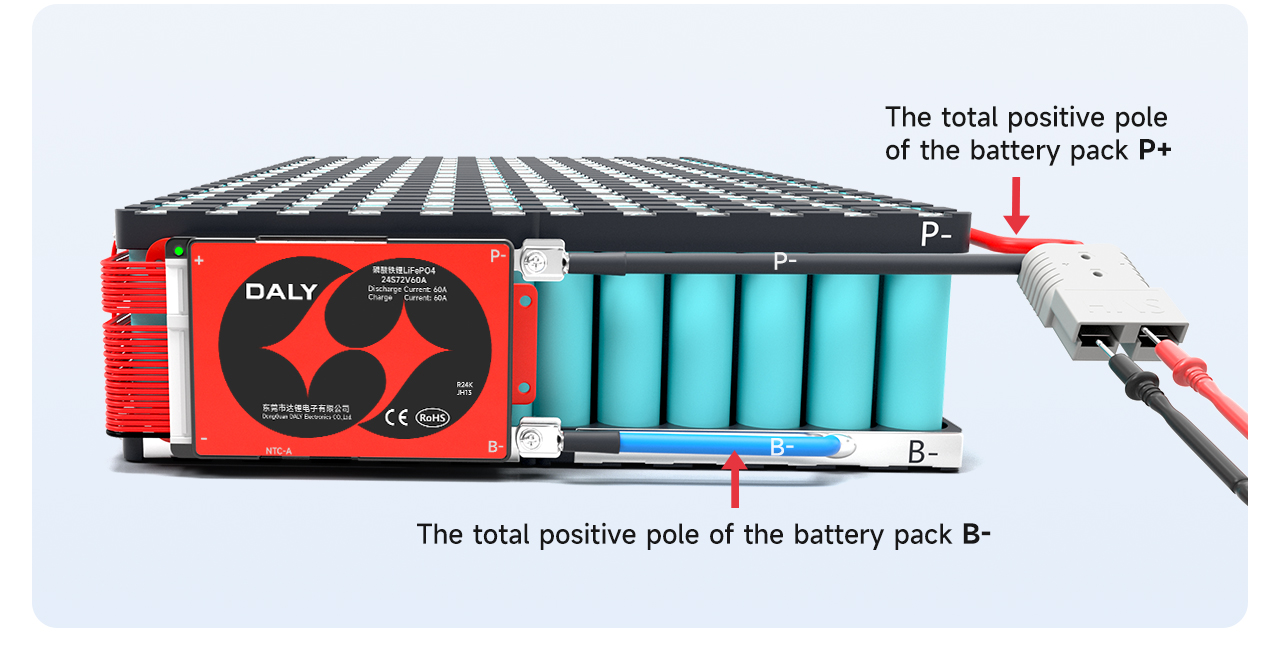

Zarýad bermegiň we zarýad bermegiň polo positiveitel polýusy batareýa paketiniň umumy polýusyna gönüden-göni baglydyr.



Bellik: Bölünen gorag tagtasynyň zarýad beriş porty we çykaryş porty bölünýär we goşmaça C setiri (köplenç sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmeli;P-çyzyk akymyň otrisatel polýusyna birikdirildi.

三元 10 串接 线 流程 - 英文 _07
三元 10 串接 线 流程 - 英文 _08
三元 10 串接 线 流程 - 英文 _09

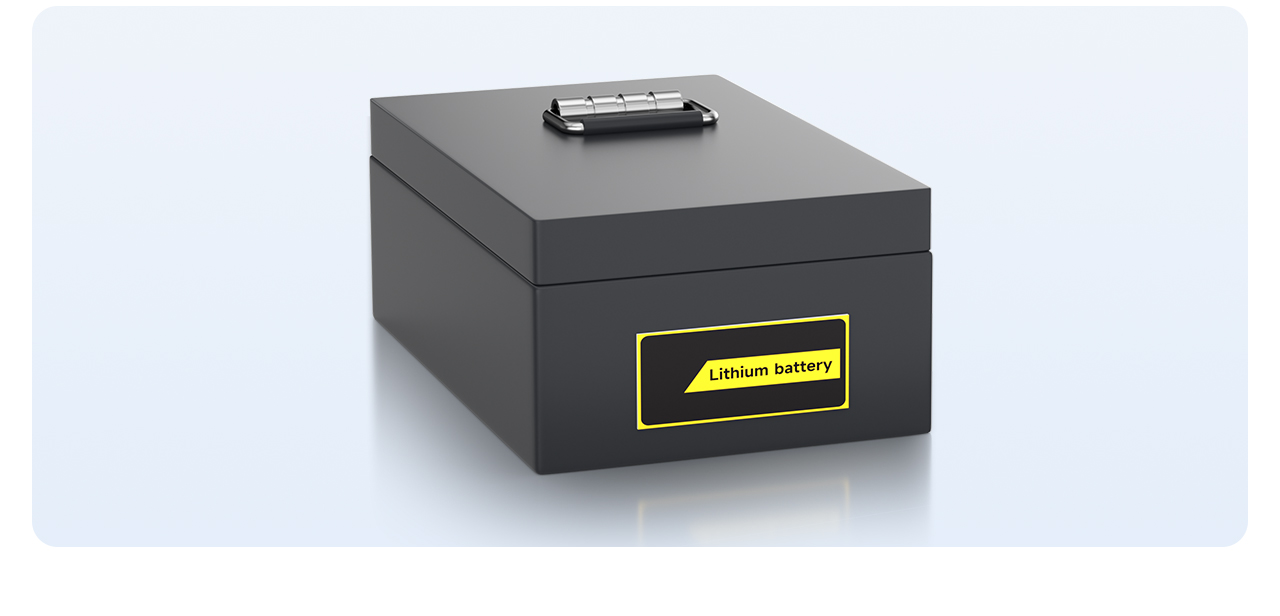

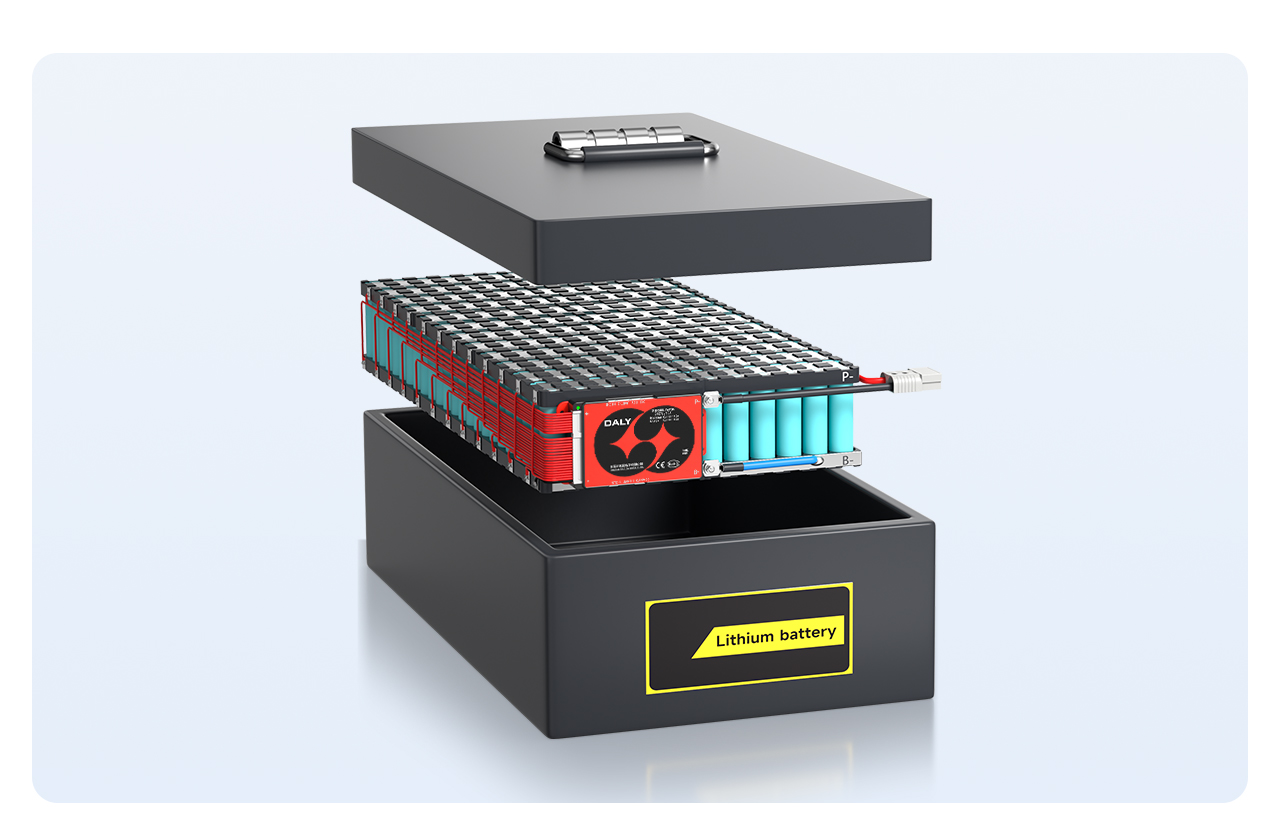

Ahyrynda, batareýa paketini batareýa gutusynyň içine goýuň we gutarýan batareýa paketi ýygnalýar
