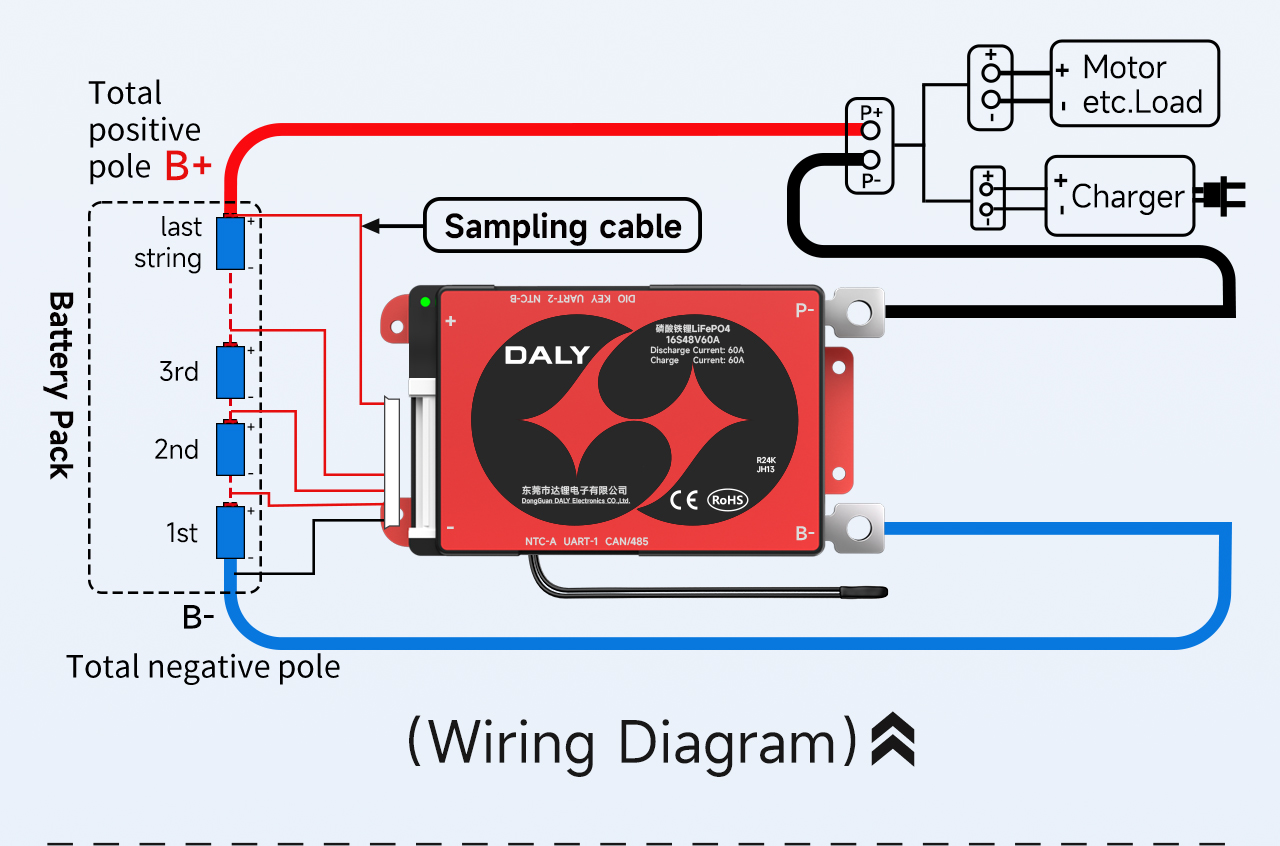

16S BMS sim geçirijisi

Standard & Smart 16S BMS sim geçirijisi

Ala 16 mysal hökmünde 12 sany paralel 18650 batareýa paketi

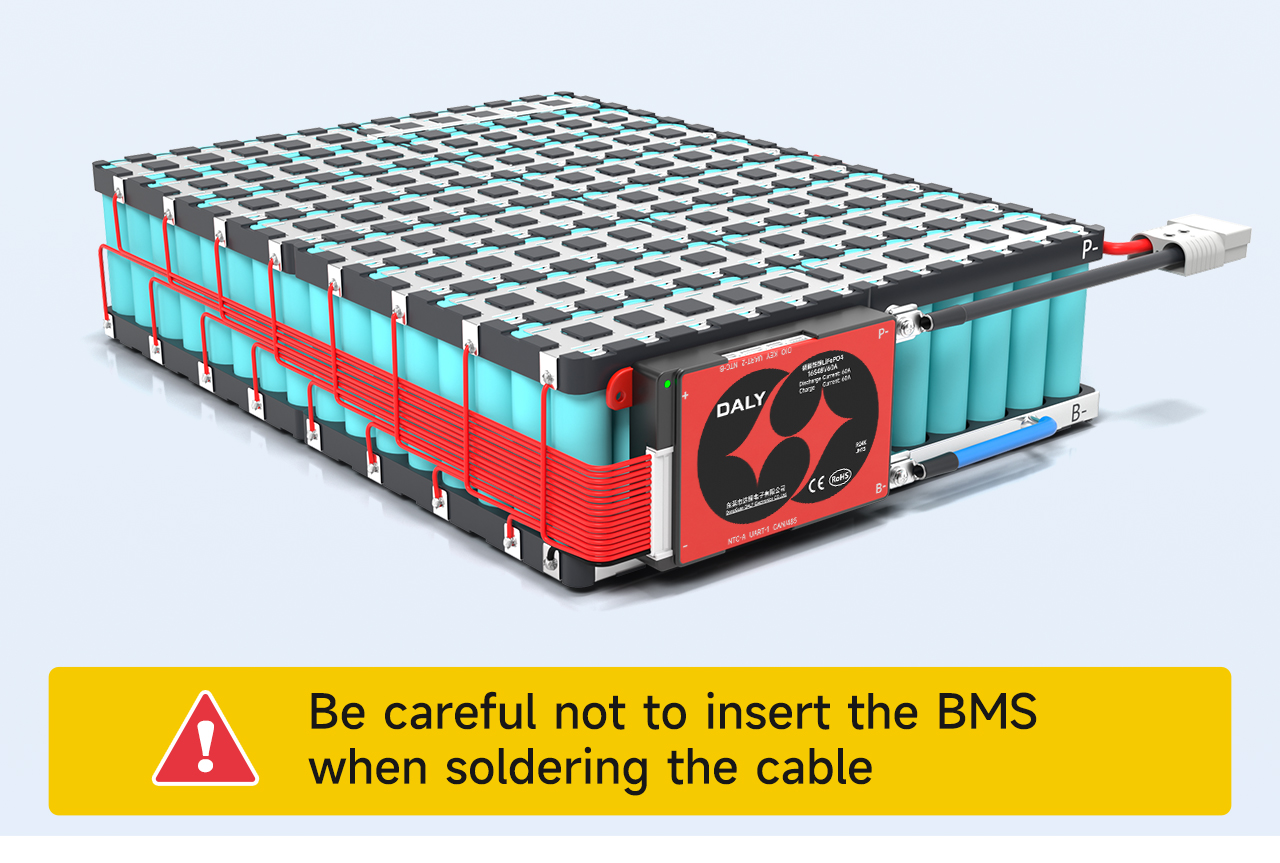

Kabel lehimlenende gorag tagtasyny salmaň

铁 锂 16 串接 线 流程 - 英文 _01
铁 锂 16 串接 线 流程 - 英文 _02

. Nusga setirleriniň tertibini belläň

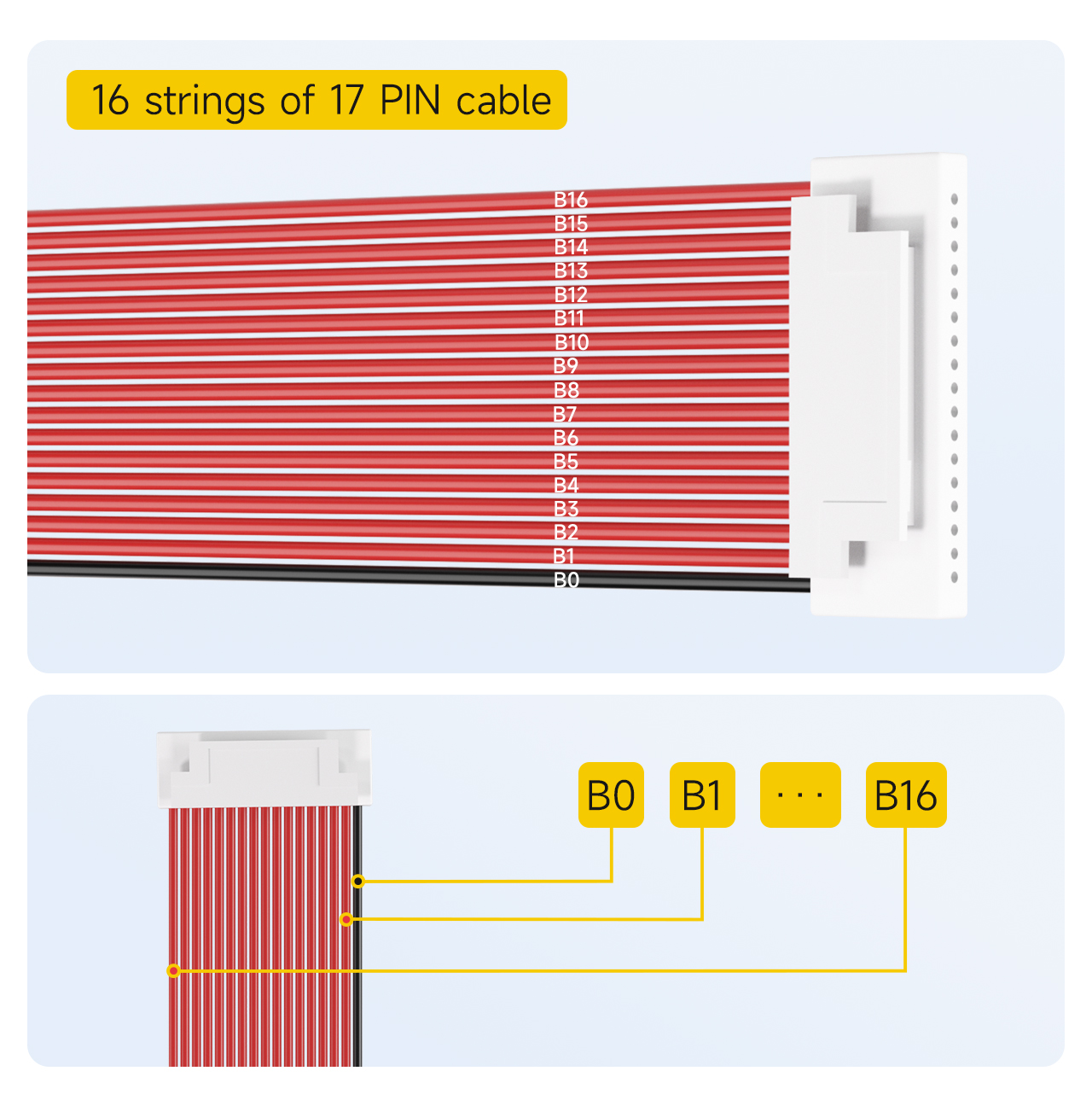

16 setirler17PIN kabeli

Bellik: üçin deslapky nusga alma kabeli16- gorag tagtasynyň konfigurasiýasy17PIN.

1. Gara kabeli B0 diýip belläň.

2. Gara kabeliň gapdalyndaky ilkinji gyzyl kabel B1 diýip bellendi

... (we ş.m. yzygiderli bellendi)

17.B diýip bellenen iň soňky gyzyl kabele çenli16.

铁 锂 16 串接 线 流程 - 英文 _03

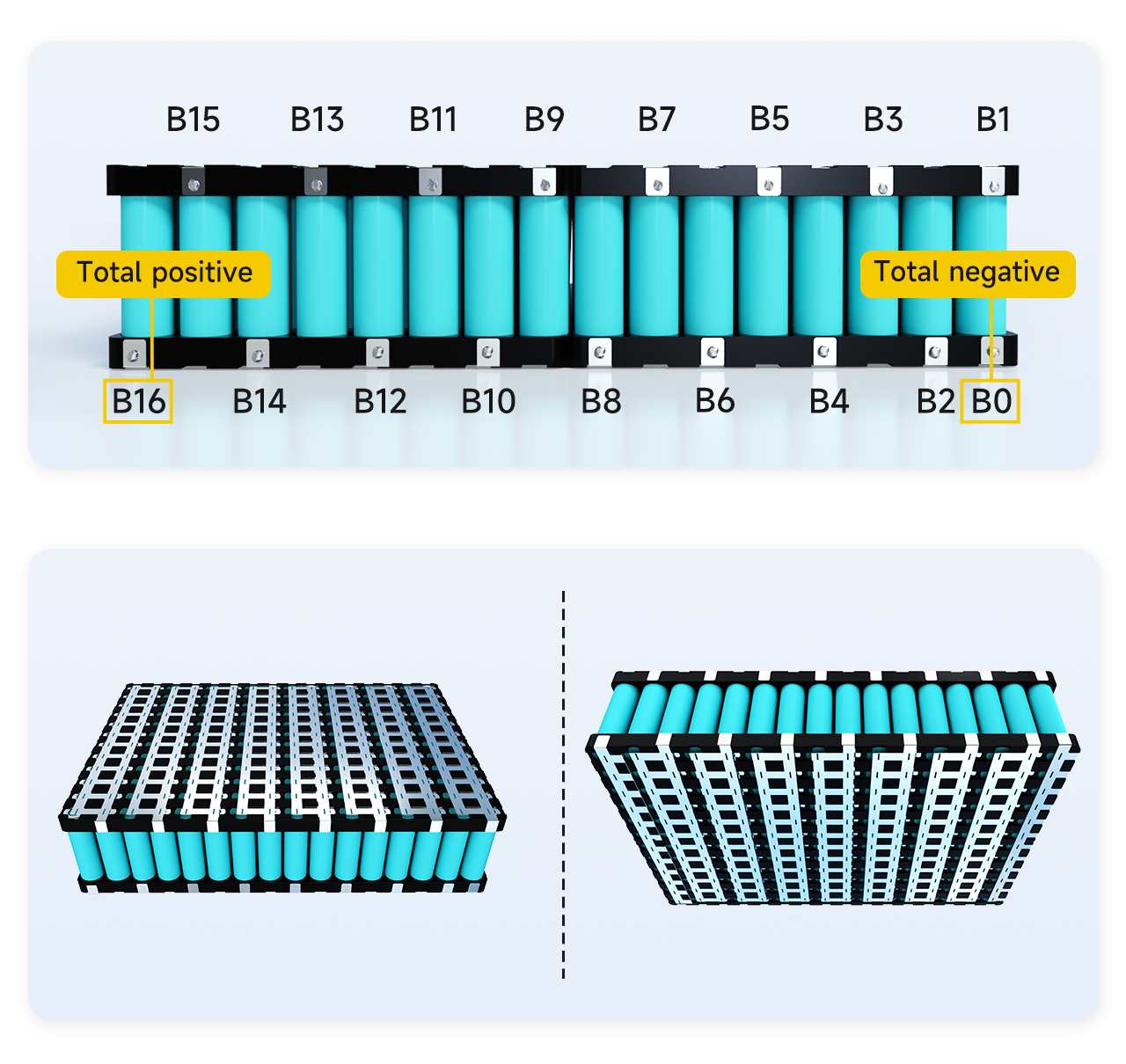

. Batareýany kebşirleme nokatlarynyň tertibini belläň

Kabeliň degişli kebşirleýiş nokadynyň ýagdaýyny tapyň, ilki bilen degişli nokadyň batareýadaky ýerini belläň

1. Batareýa paketiniň umumy otrisatel polýusy B0 hökmünde bellendi

2. Batareýalaryň birinji setiriniň polo positiveitel polýusynyň we ikinji batareýanyň negatiw polýusynyň arasyndaky baglanyşyk B1 hökmünde bellendi.

3. Batareýalaryň ikinji setiriniň polo positiveitel polýusynyň we batareýalaryň üçünji setiriniň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellendi.

... (we ş.m.)

16.Oňyn polýusyň arasyndaky baglanyşyk15batareýanyň simleri we otrisatel polýus16batareýanyň simleri B hökmünde bellendi15.

17. 16-njy batareýanyň siminiň polo positiveitel elektrody B16 hökmünde bellendi.

Bellik: Batareýa paketinde jemi 16 setir barlygy sebäpli, B16 hem batareýa paketiniň umumy polýusidir.B16 batareýa paketiniň umumy pozitiw tapgyry däl bolsa, bellik etmegiň tertibiniň nädogrydygyny subut edýär we täzeden barlanmaly we täzeden bellik edilmeli.

铁 锂 16 串接 线 流程 - 英文 _04

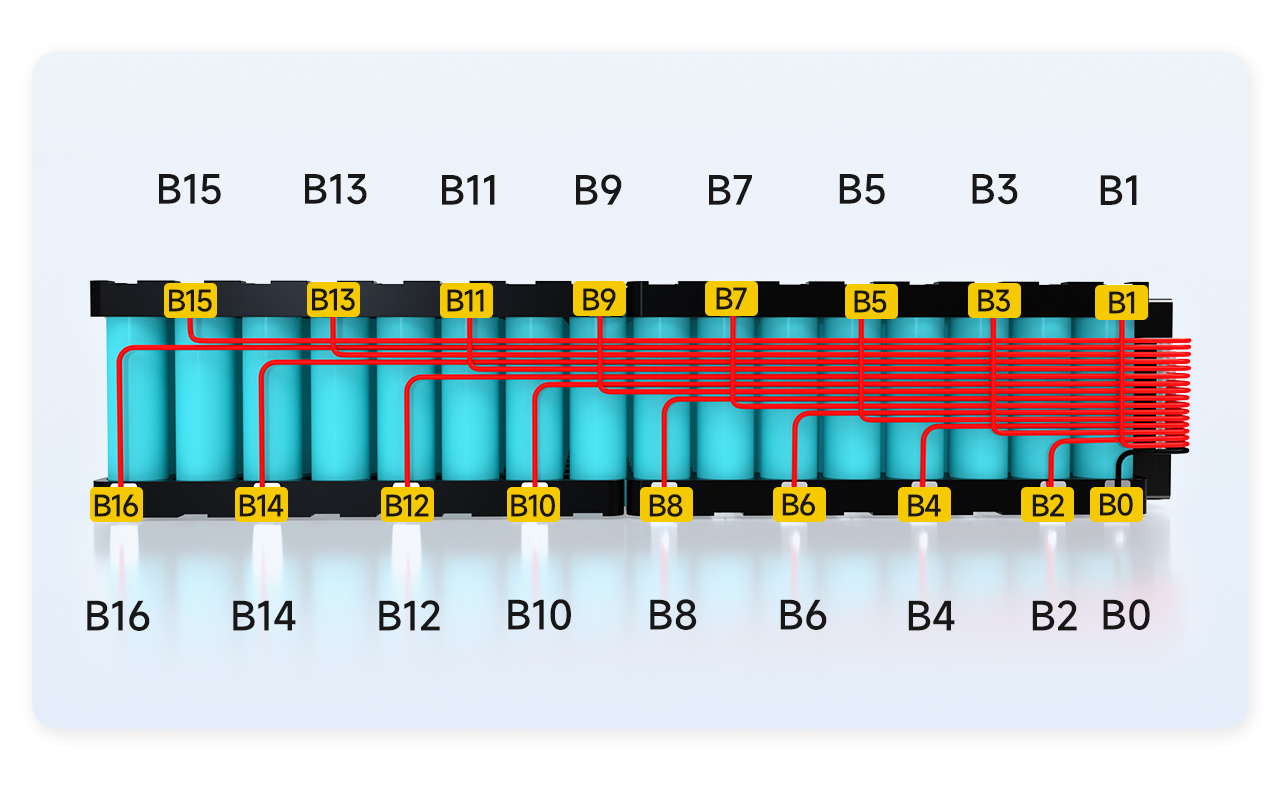

. Satyş we sim

1. Kabeliň B0 batareýasynyň B0 ýagdaýyna lehimlenýär.

2. B1 kabeli, batareýanyň B1 ýagdaýyna lehimlenýär.

... (we ş.m. yzygiderli kebşirlemek)

17. B16 kabeli, batareýanyň B16 ýagdaýyna lehimlenýär.

铁 锂 16 串接 线 流程 - 英文 _05

. Kesgitleýiş naprýa .eniýesi

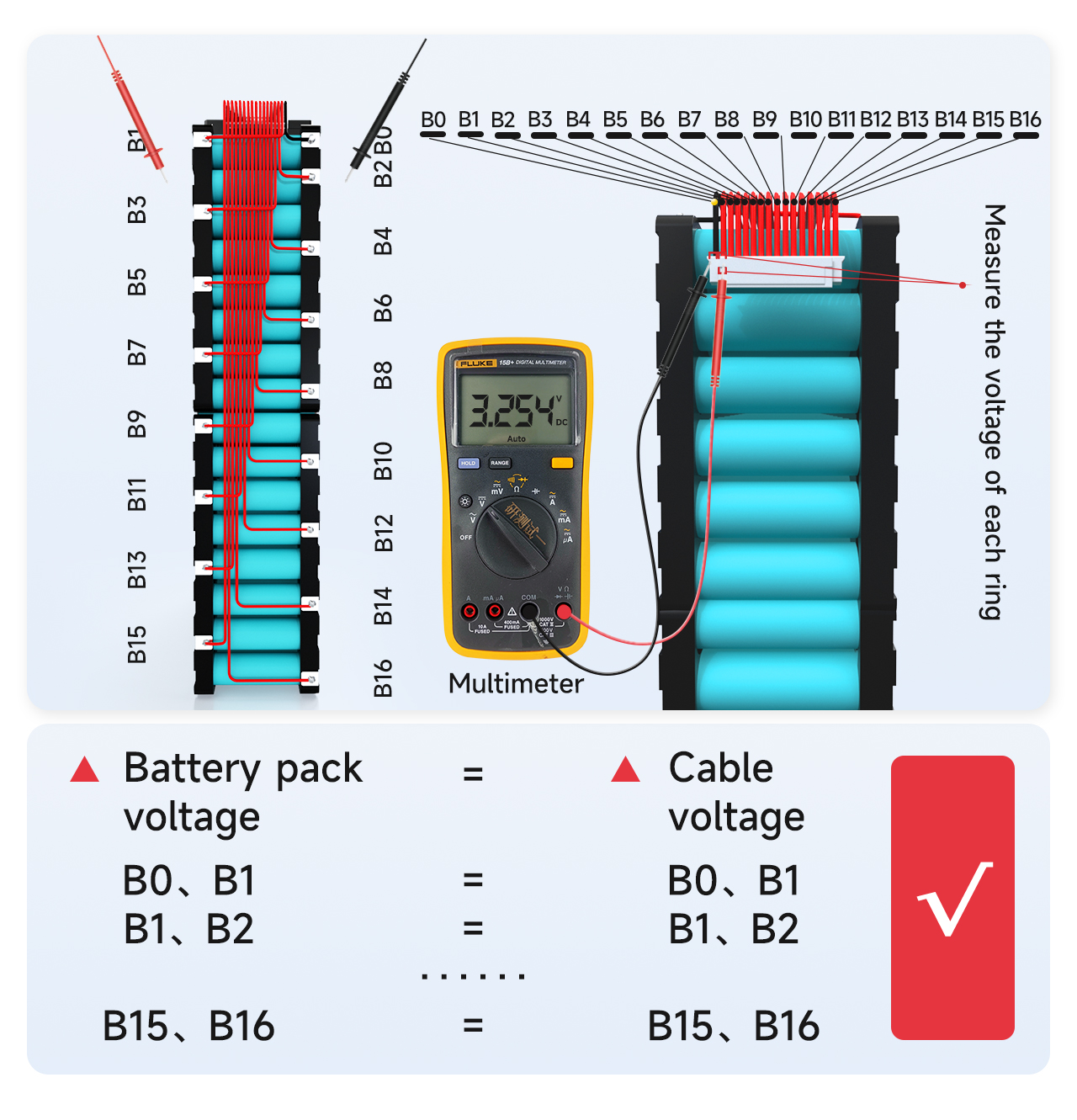

Kabeller tarapyndan dogry naprýa .eniýäniň bardygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýa .eniýäni multimetr bilen ölçäň.

1. B0-dan B1 kabeliň naprýa .eniýesiniň B0-dan B1 batareýa paketiniň naprýa .eniýesine deňdigini ýa-da ýokdugyny ölçäň.Deň bolsa, naprýa .eniýäniň dogrudygyny subut edýär.Notok bolsa, ýygnamak çyzygynyň gowşak kebşirlenendigini we kabeliň täzeden kebşirlenmelidigini subut edýär.Analogiýa boýunça, beýleki setirleriň naprýa .eniýesiniň dogry ýygnalandygyny ýa-da ýokdugyny ölçäň.

2. Her setiriň naprýa .eniýe tapawudy 1V-den geçmeli däldir.1V-den ýokary bolsa, simde näsazlygyň bardygyny aňladýar we ýüze çykarmak üçin öňki ädimiňizi gaýtalamaly.

铁 锂 16 串接 线 流程 - 英文 _06

. Gorag tagtasynyň hilini kesgitlemek

!Gorag tagtasyna dakmazdan ozal dogry naprýa! Eniýeniň tapylandygyna göz ýetiriň!

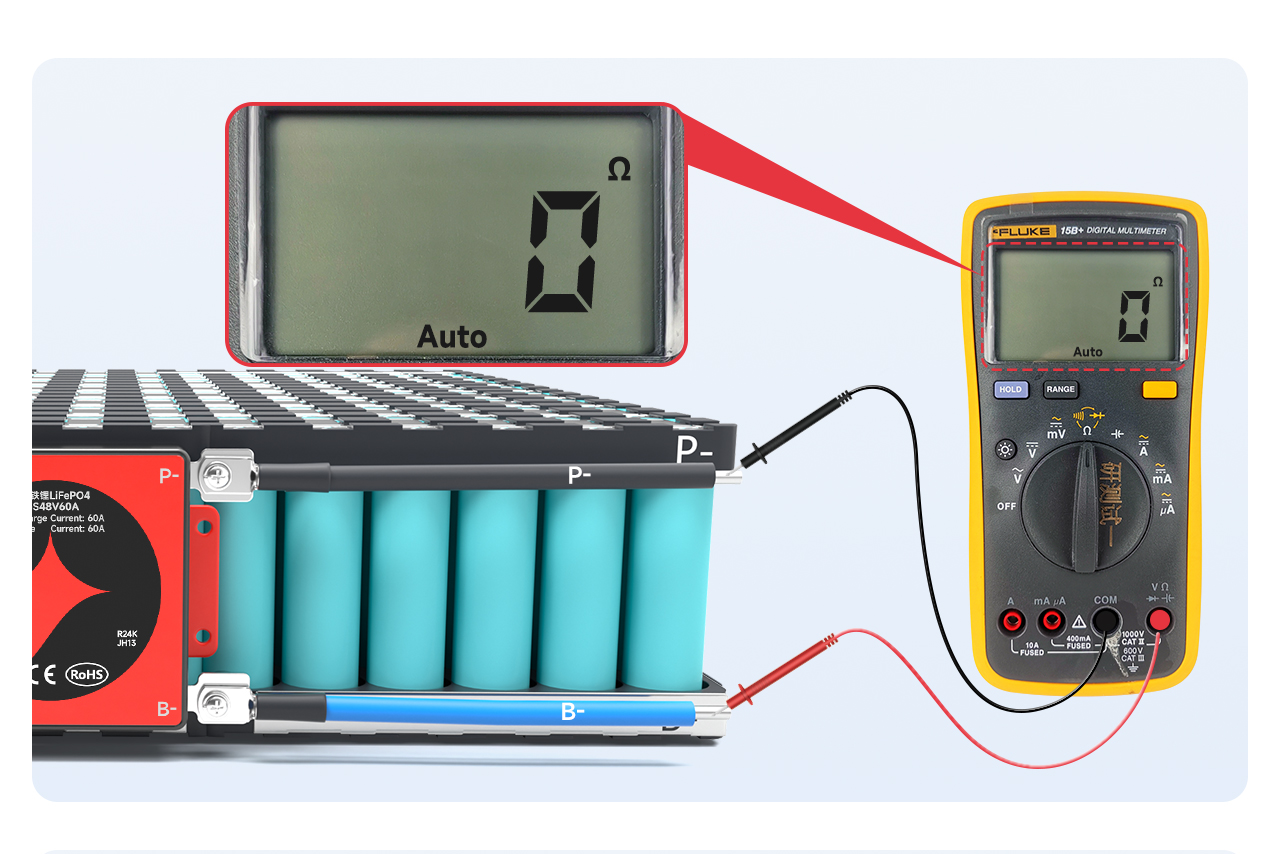

Multimetri içerki garşylyk derejesine sazlaň we B- we P- arasyndaky içki garşylygy ölçäň.Içerki garşylyk birikdirilen bolsa, gorag tagtasynyň gowydygyny subut edýär.

Bellik: Geçirijiniň içerki garşylyk bahasyna seredip baha berip bilersiňiz.Içerki garşylyk bahasy 0Ω, geçirijiligi aňladýar.Multimetriň ýalňyşlygy sebäpli, adatça 10Ω-dan az geçirijilik diýmekdir;multimetri buzzere sazlap bilersiňiz.Gykylykly ses eşidilýär.

Bellik:

1. softumşak wyklýuçatel bilen gorag tagtasy, wyklýuçatel ýapylanda wyklýuçateliň geçirijiligine üns bermelidir.

2. Gorag tagtasy alyp barmaýan bolsa, indiki ädimi duruzyň we gaýtadan işlemek üçin satyjy işgärlere ýüz tutmagyňyzy haýyş edýäris.

铁 锂 16 串接 线 流程 - 英文 _07

. Çykyş setirini birikdiriň

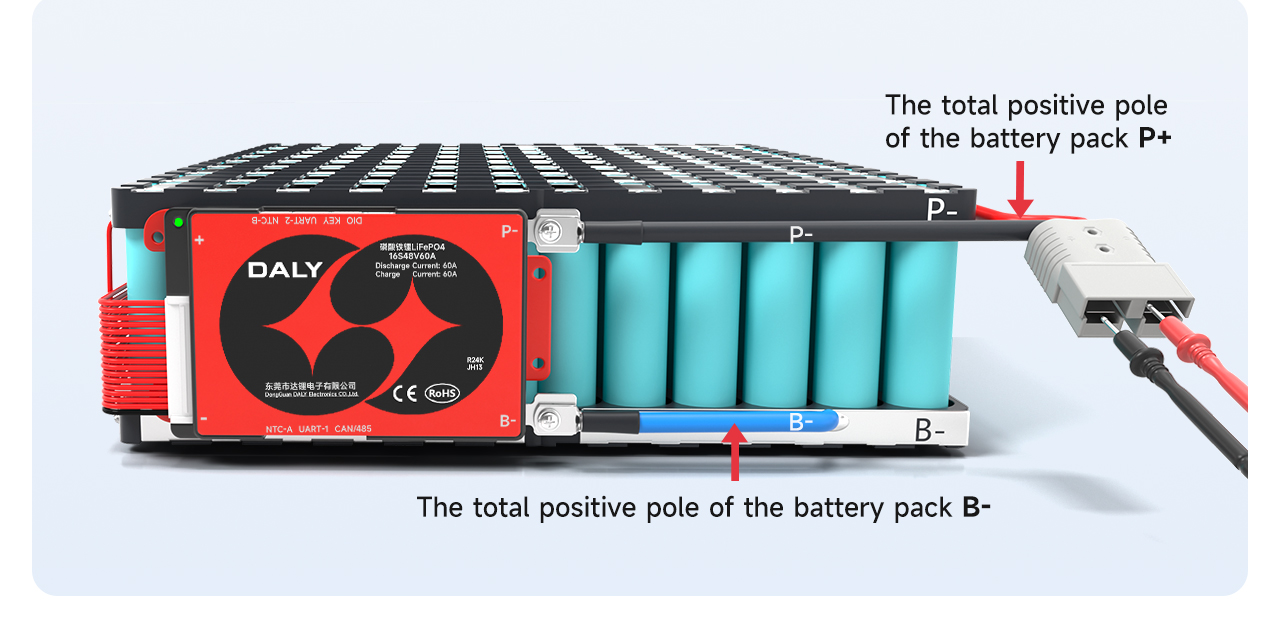

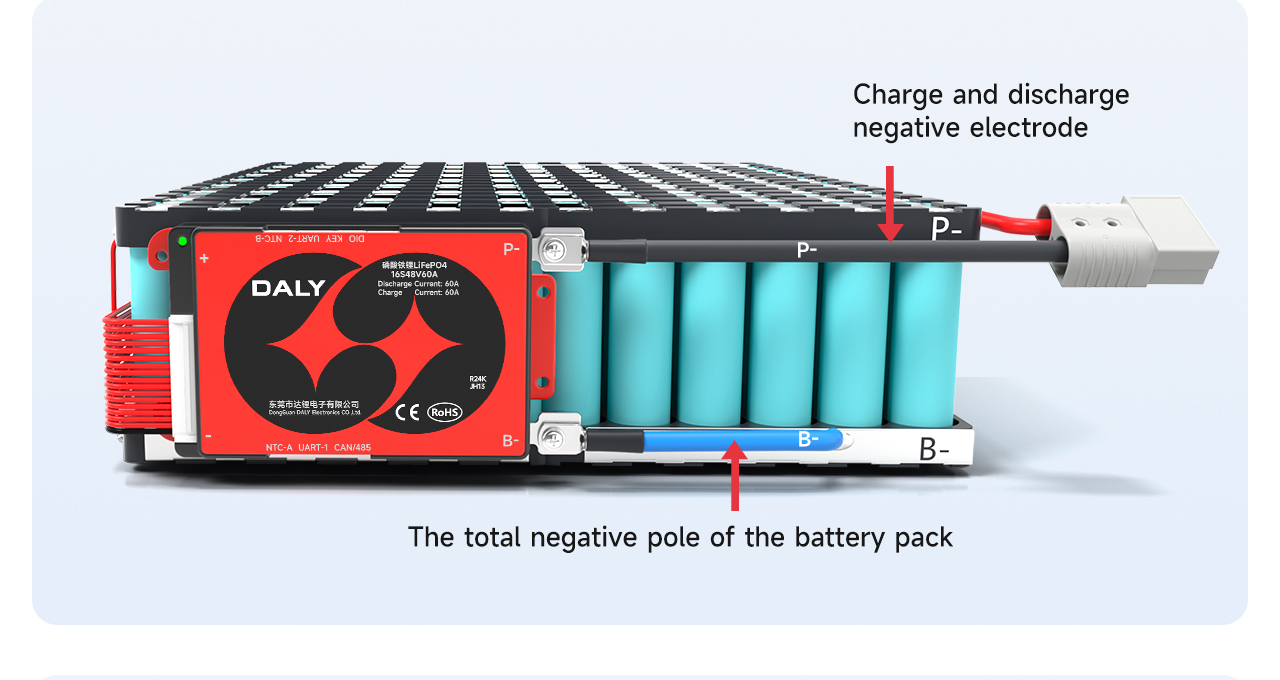

Gorag tagtasynyň kadalydygyna göz ýetireniňizden soň, gorag tagtasyndaky gök B simini batareýa paketiniň umumy negatiw B-lerine lehimläň.Gorag tagtasyndaky P-çyzyk, zarýad we zarýadyň otrisatel polýusyna lehimlenýär.

Kebşirleýişden soň, aşa gorag tagtasynyň naprýa .eniýesiniň batareýanyň naprýa .eniýesine laýyk gelýändigini barlaň.

Artykmaç naprýa .eniýäni kesgitläň: (B-, P +) naprýa = eniýe = (P-, P +) naprýa .eniýe

Zarýad bermegiň we zarýad bermegiň polo positiveitel polýusy batareýa paketiniň umumy polýusyna gönüden-göni baglydyr.

Bellik: Bölünen gorag tagtasynyň zarýad beriş porty we çykaryş porty bölünýär we goşmaça C setiri (köplenç sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmeli;P-çyzyk akymyň otrisatel polýusyna birikdirildi.

铁 锂 16 串接 线 流程 - 英文 _08
铁 锂 16 串接 线 流程 - 英文 _09
铁 锂 16 串接 线 流程 - 英文 _10

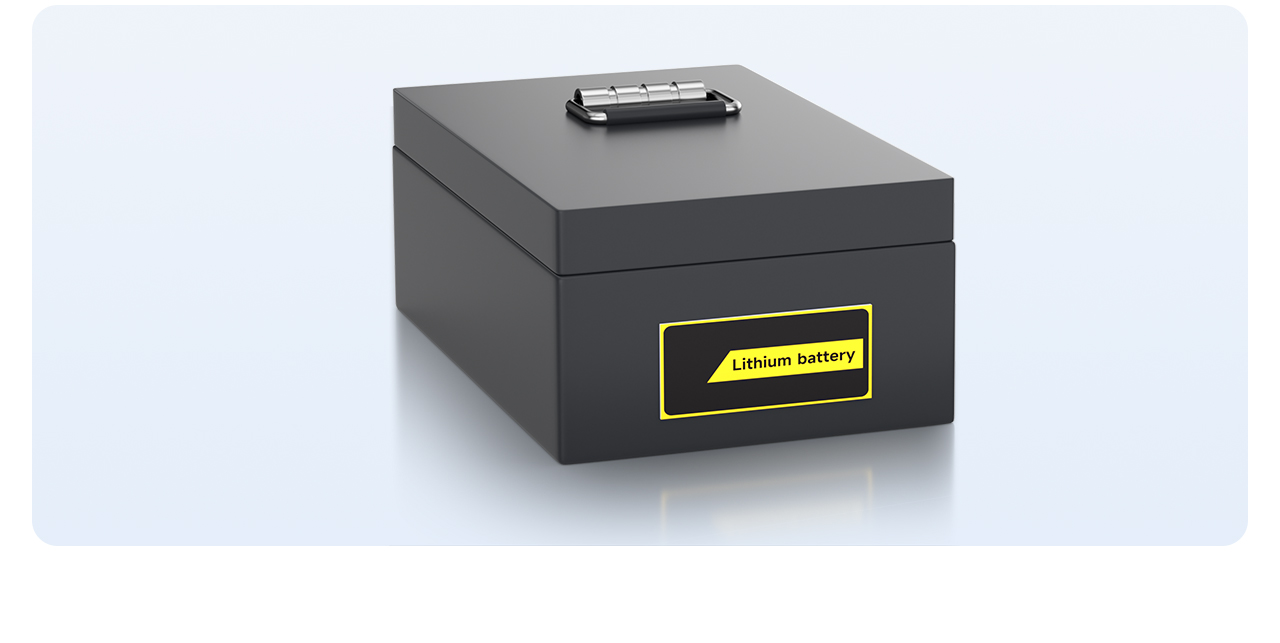

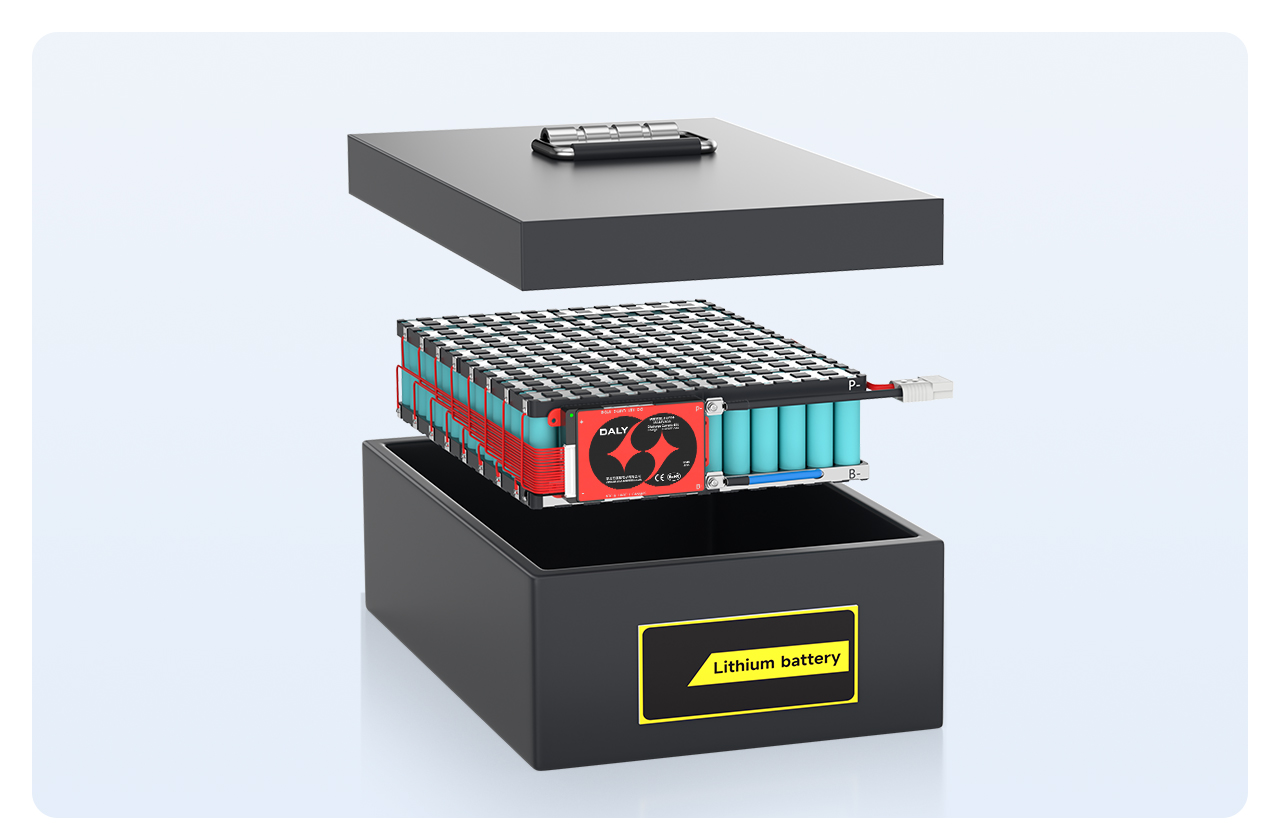

Ahyrynda, batareýa paketini batareýa gutusynyň içine goýuň we gutarýan batareýa paketi ýygnalýar
