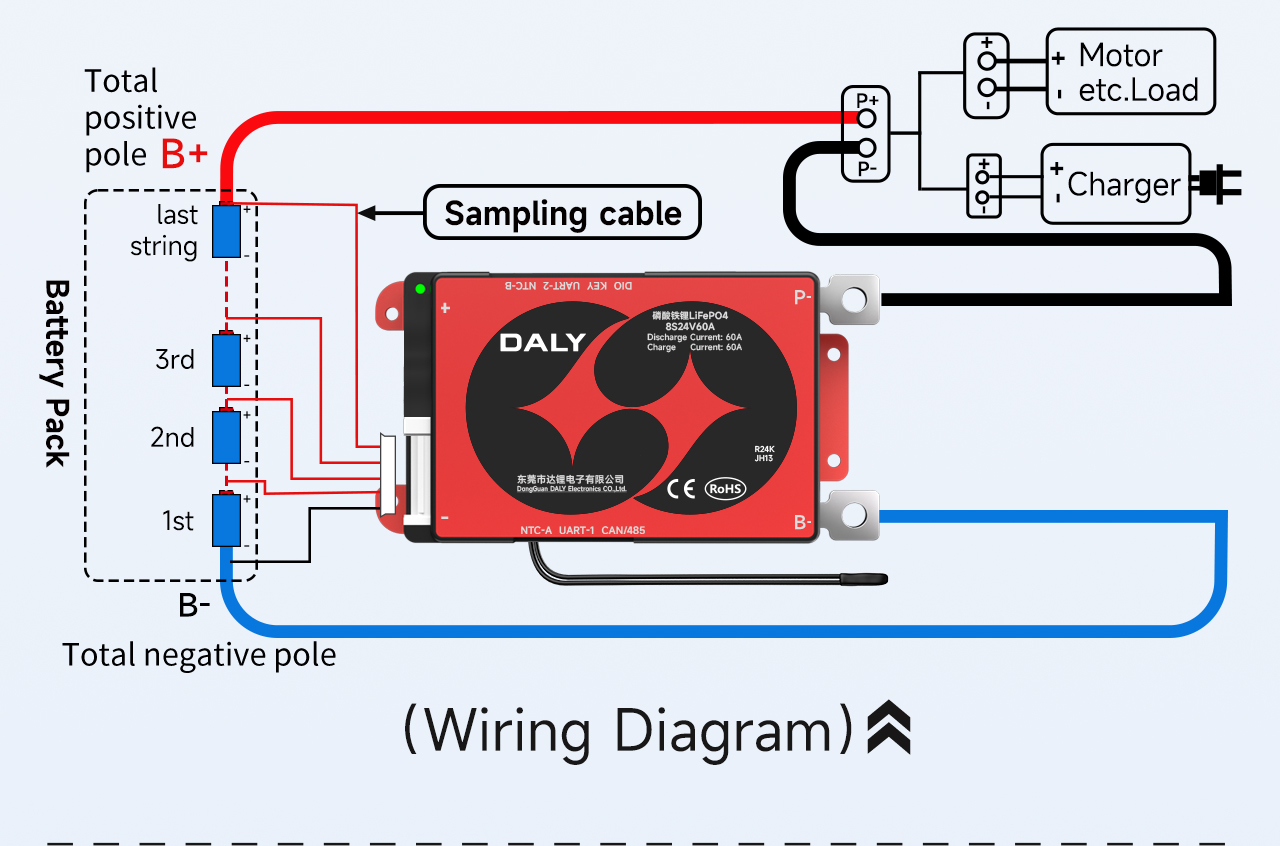

Standard & Smart 8S BMS sim geçirijisi

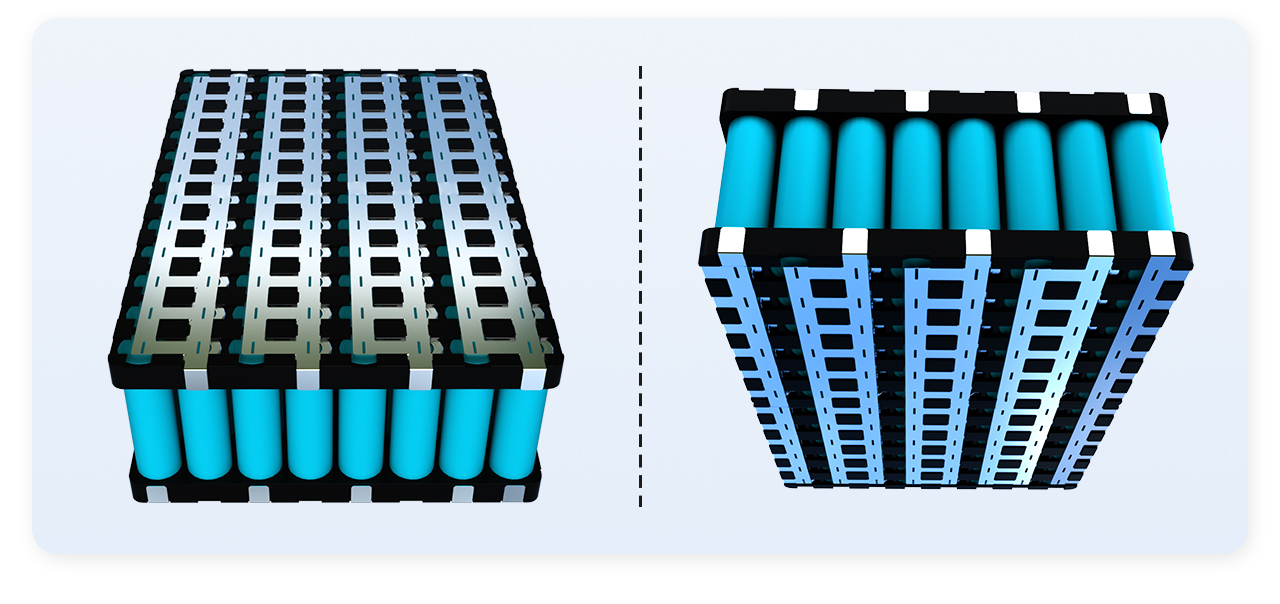

8 alyňS12PMysal hökmünde 18650 batareýa toplumy

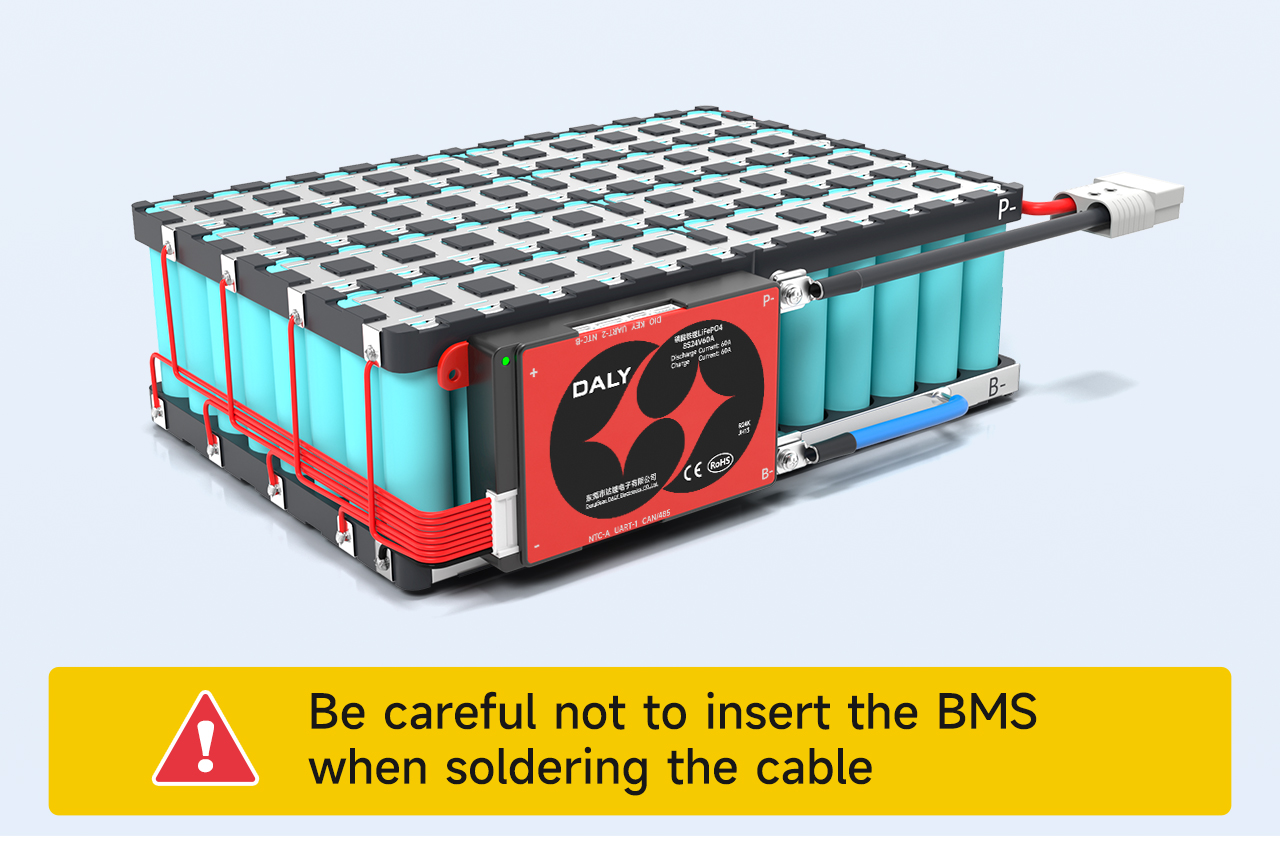

Kabel lehimlenende gorag tagtasyny salmaň.

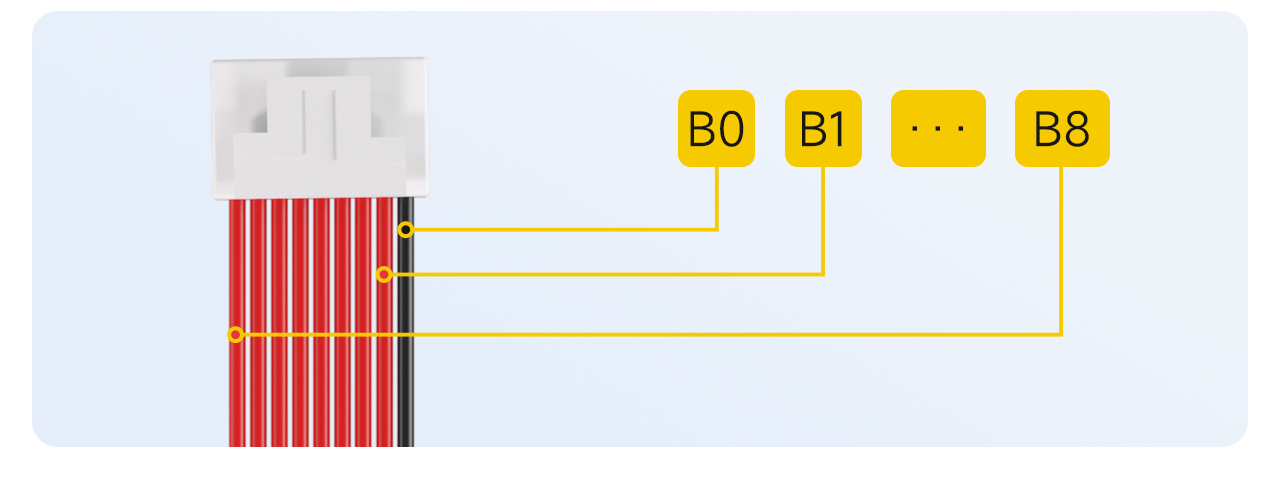

Ⅰ. Nusga setirleriniň tertibini belläň

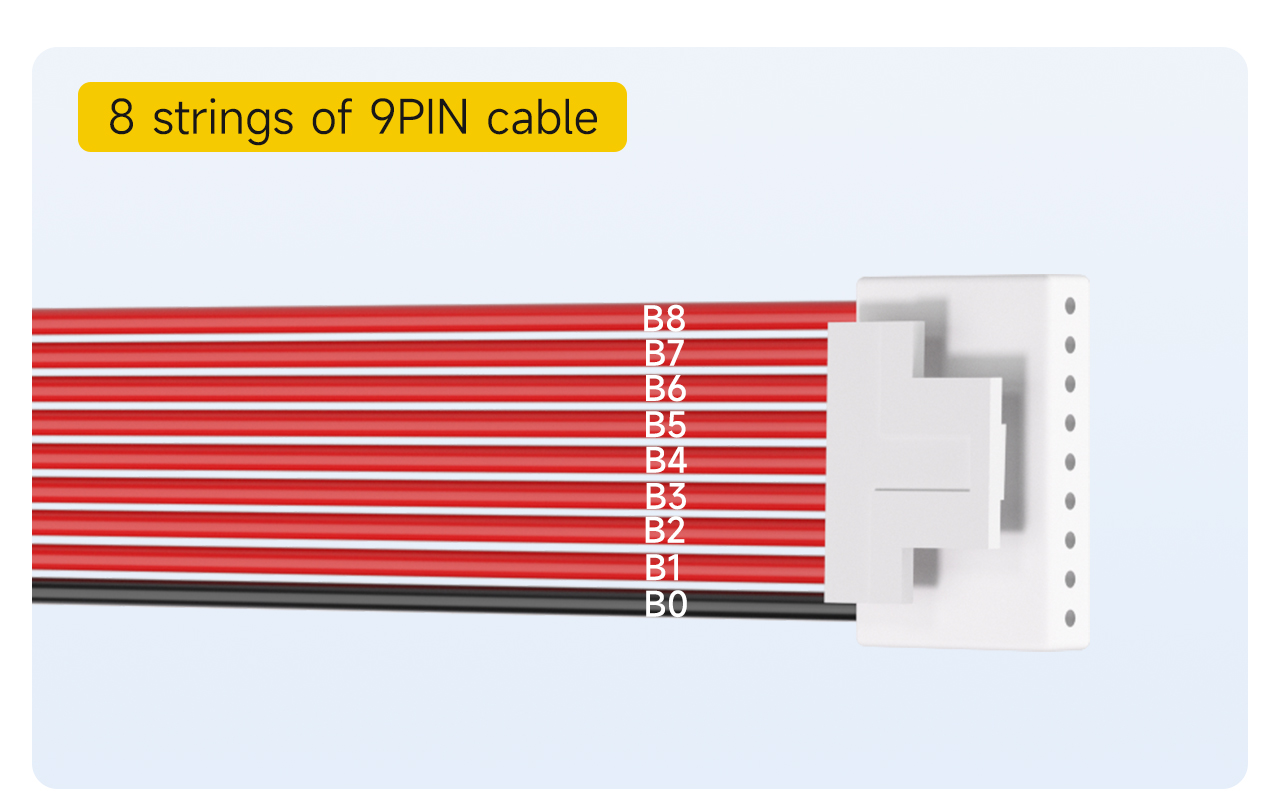

8S BMS bilen9PIN kabeli
Bellik: Adaty nusga alma kabeli8- gorag tagtasynyň konfigurasiýasy9PIN.
1. Gara kabeli B0 diýip belläň.
2. Gara kabeliň gapdalyndaky ilkinji gyzyl kabel B1 diýip bellendi.
... (we ş.m. yzygiderli bellendi)
9. B diýip bellenen iň soňky gyzyl kabele çenli8.

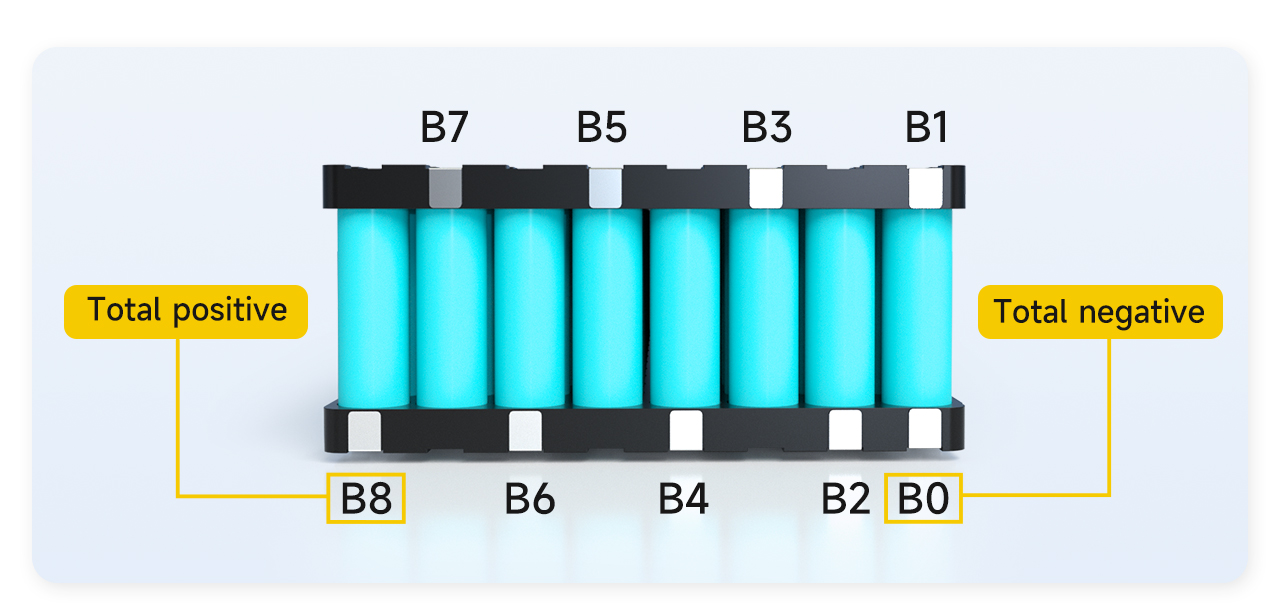

Ⅱ.Batareýany kebşirleme nokatlarynyň tertibini belläň
Kabeliň degişli kebşirleýiş nokadynyň ýagdaýyny tapyň, ilki bilen degişli nokadyň batareýadaky ýerini belläň.
1. Batareýa paketiniň umumy otrisatel polýusy B0 hökmünde bellendi.
2. Batareýalaryň birinji setiriniň polo positiveitel polýusynyň we ikinji batareýanyň negatiw polýusynyň arasyndaky baglanyşyk B1 hökmünde bellendi.
3. Batareýalaryň ikinji setiriniň polo positiveitel polýusynyň we batareýalaryň üçünji setiriniň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellendi.
... (we ş.m.)
8. Oňyn polýusyň arasyndaky baglanyşyk7batareýanyň simleri we otrisatel polýus8batareýanyň simleri B hökmünde bellendi7.
9. 8-nji batareýa siminiň polo positiveitel elektrody B8 hökmünde bellendi.
Bellik: Batareýa paketinde jemi 7 setir barlygy sebäpli, B7 batareýa paketiniň umumy polýusidir. B7 batareýa paketiniň umumy pozitiw tapgyry däl bolsa, bellik etmegiň tertibiniň nädogrydygyny subut edýär we ony barlamaly we gaýtadan bellemeli.

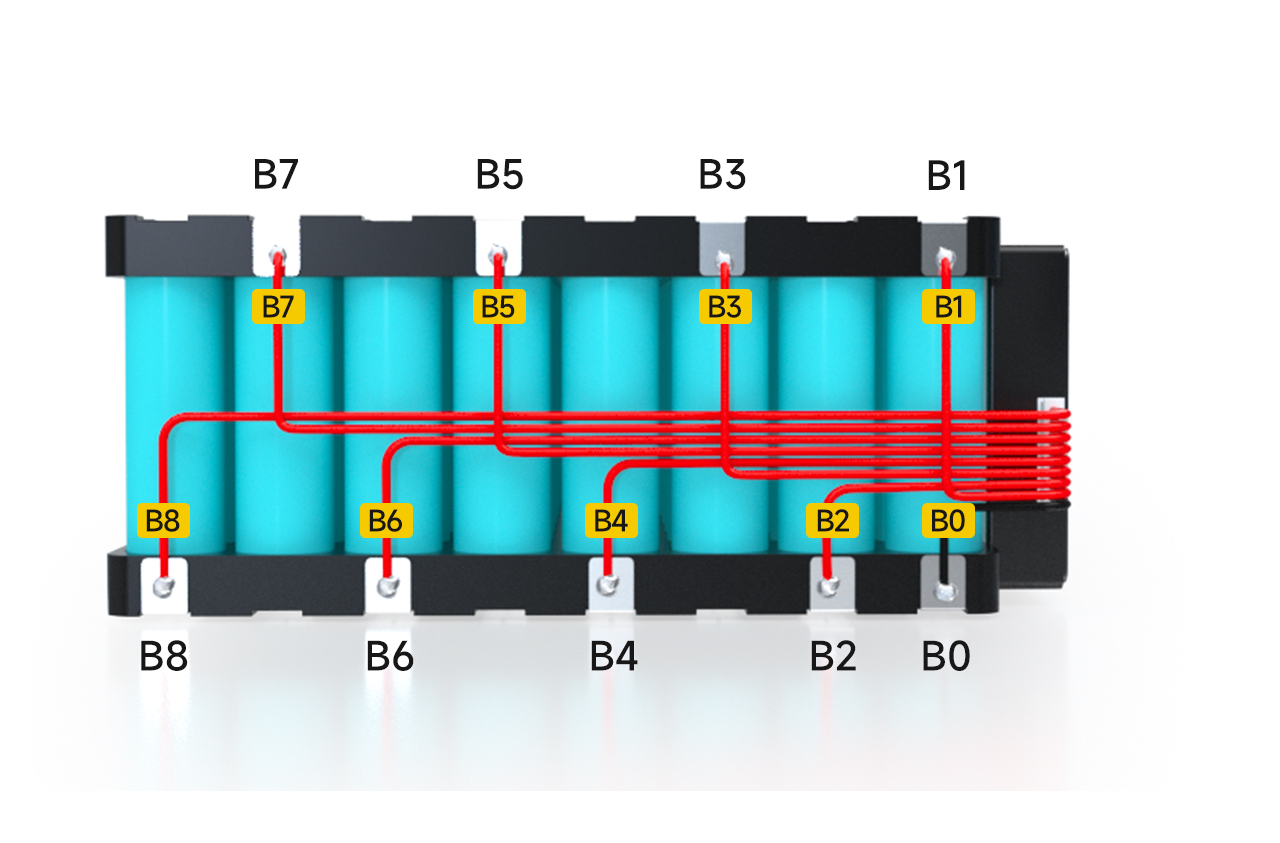

Ⅲ.Satyş we sim
1. Kabeliň B0 batareýasynyň B0 ýagdaýyna lehimlenýär.
2. B1 kabeli, batareýanyň B1 ýagdaýyna lehimlenýär.
... (we ş.m. yzygiderli kebşirlemek)
9. B8 kabeli, batareýanyň B8 ýagdaýyna lehimlenýär.

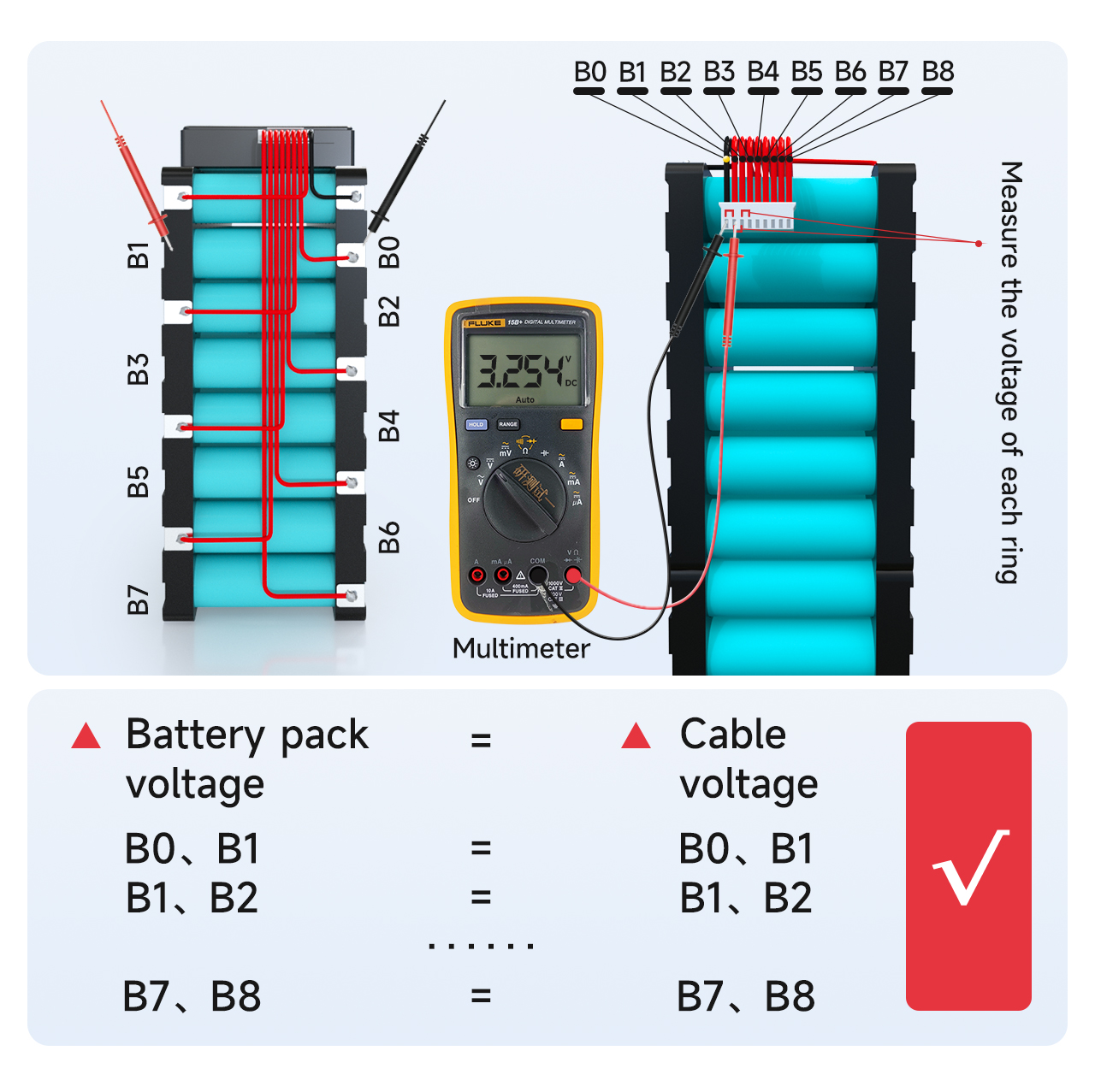

Ⅳ. V.oltage kesgitlemek
Kabeller tarapyndan dogry naprýa .eniýäniň bardygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýa .eniýäni multimetr bilen ölçäň.
B0-dan B1 kabeliň naprýa .eniýesi B0-dan B1 batareýa paketiniň naprýa .eniýesine deňdigini ýa-da ýokdugyny ölçäň. Deň bolsa, naprýa .eniýäniň dogrudygyny subut edýär. Notok bolsa, ýygnamak çyzygynyň gowşak kebşirlenendigini we kabeliň täzeden kebşirlenmelidigini subut edýär. Analogiýa boýunça, beýleki setirleriň naprýa .eniýesiniň dogry ýygnalandygyny ýa-da ýokdugyny ölçäň.
2. Her setiriň naprýa .eniýe tapawudy 1V-den geçmeli däldir. 1V-den ýokary bolsa, simde näsazlygyň bardygyny aňladýar we ýüze çykarmak üçin öňki ädimiňizi gaýtalamaly.
Ⅴ. S.gorag tagtasynyň hilini kesgitlemek
!! Gorag tagtasyna dakmazdan ozal dogry naprýa! Eniýeniň tapylandygyna göz ýetiriň!

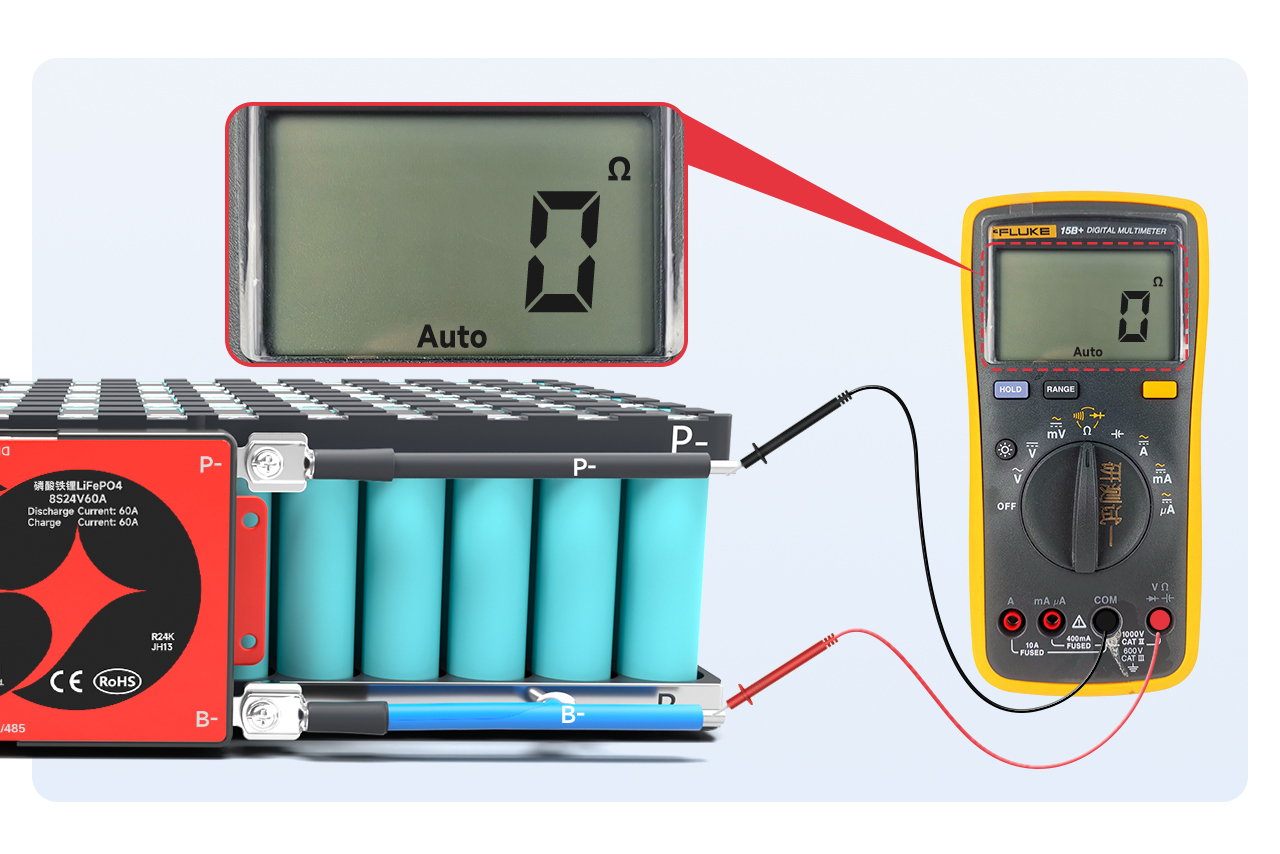

Multimetri içerki garşylyk derejesine sazlaň we B- we P- arasyndaky içki garşylygy ölçäň. Içerki garşylyk birikdirilen bolsa, gorag tagtasynyň gowydygyny subut edýär.
Bellik: Geçirijiniň içerki garşylyk bahasyna seredip baha berip bilersiňiz. Içerki garşylyk bahasy 0Ω, geçirijiligi aňladýar. Multimetriň ýalňyşlygy sebäpli, adatça 10mΩ-dan az geçirijilik diýmekdir; multimetri buzzere sazlap bilersiňiz. Gykylykly ses eşidilýär.
Bellik:
1. softumşak wyklýuçatel bilen goraýjy tagta, wyklýuçatel ýapylanda wyklýuçateliň geçirijiligine üns bermeli.
2. Gorag geňeşi alyp barmaýan bolsa, indiki ädimi duruzyň we gaýtadan işlemek üçin satyjy işgärlere ýüz tutmagyňyzy haýyş edýäris.

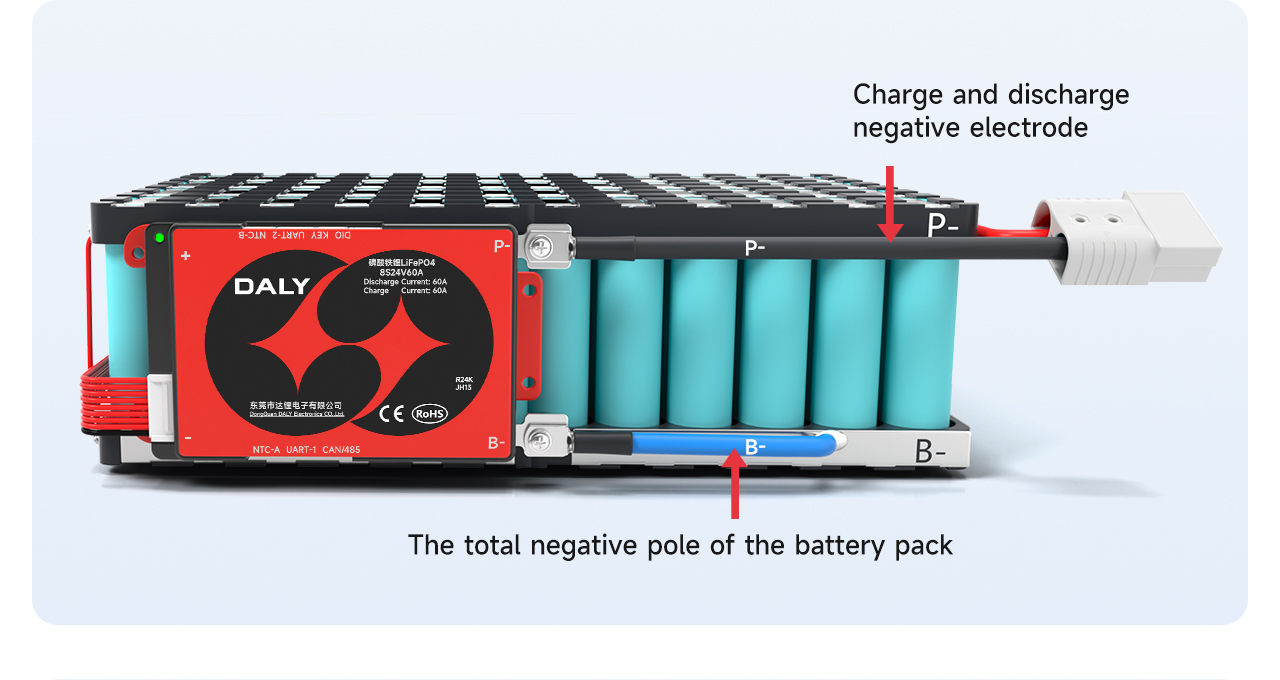

Ⅵ.Çykyş setirini birikdiriň

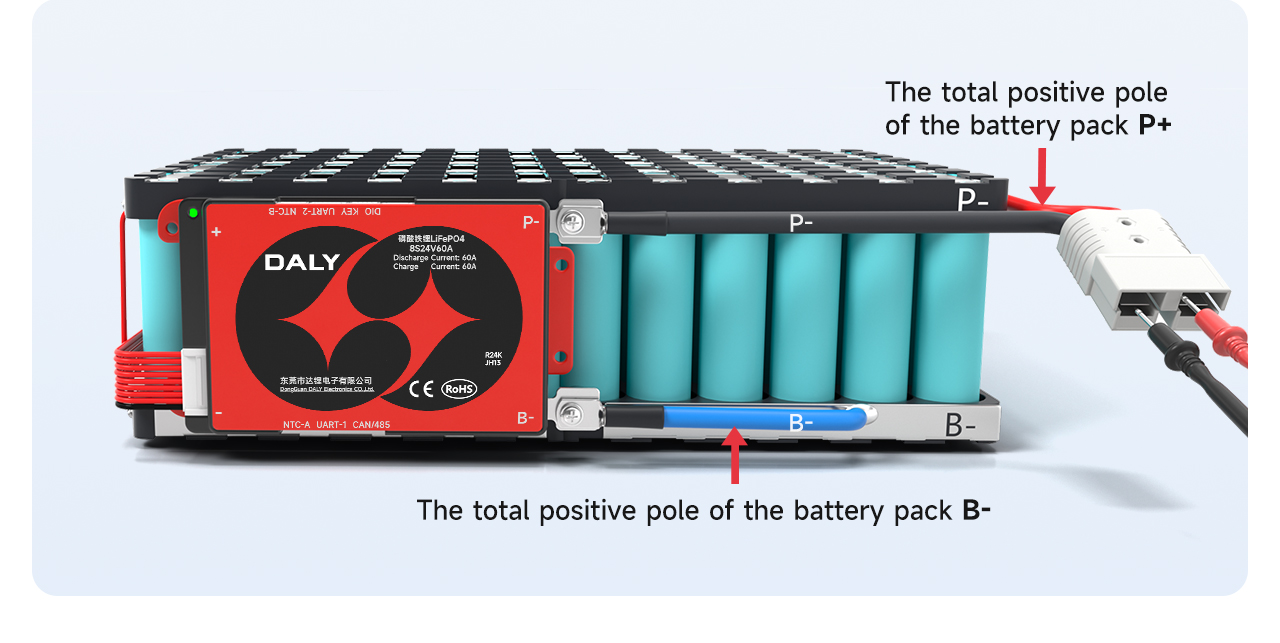

Gorag tagtasynyň kadalydygyna göz ýetireniňizden soň, gorag tagtasyndaky gök B simini batareýa paketiniň umumy negatiw B-lerine lehimläň. Gorag tagtasyndaky P-çyzyk, zarýad we zarýadyň otrisatel polýusyna lehimlenýär.
Kebşirleýişden soň, aşa gorag tagtasynyň naprýa .eniýesiniň batareýanyň naprýa .eniýesine laýyk gelýändigini barlaň.
Bellik: Bölünen gorag tagtasynyň zarýad beriş porty we çykaryş porty bölünýär we goşmaça C setiri (köplenç sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmeli; P-çyzyk akymyň otrisatel polýusyna birikdirildi.

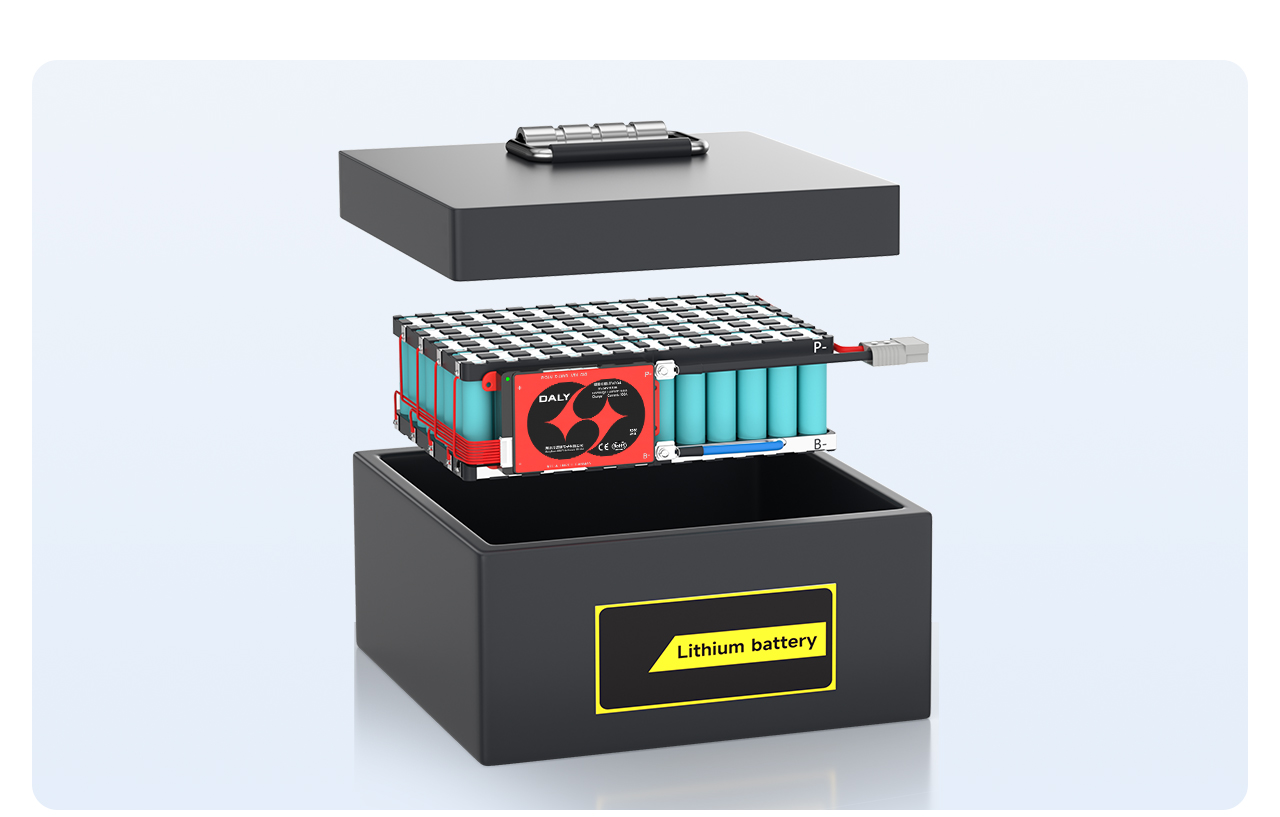

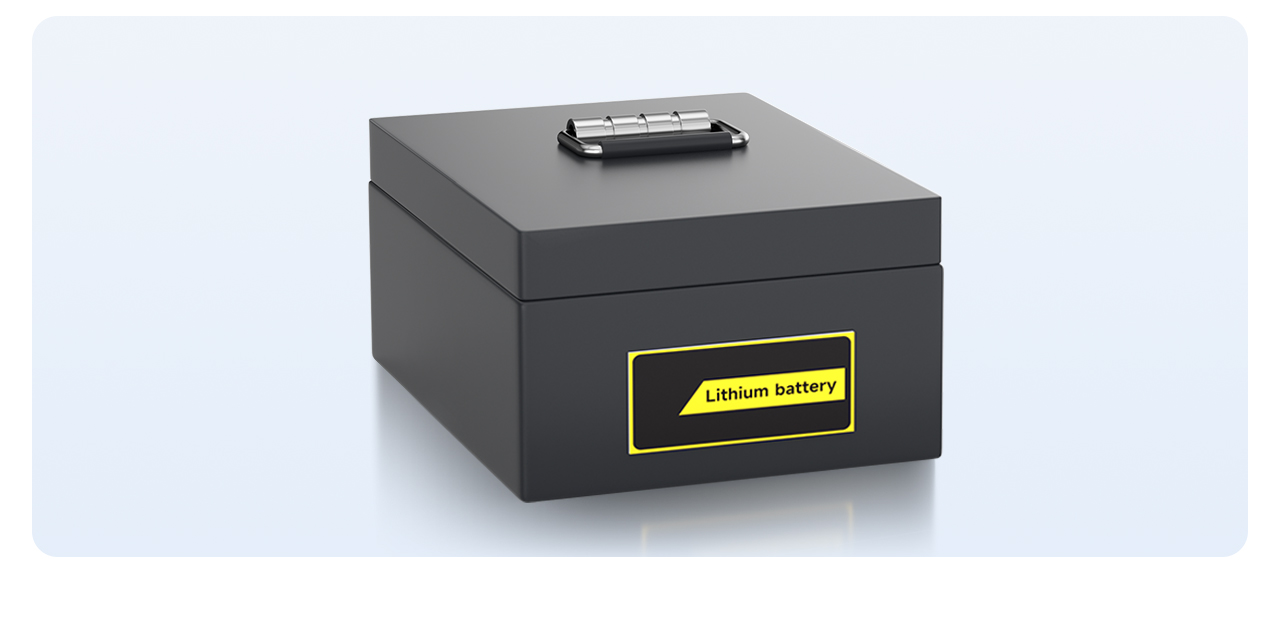

Ahyrynda, batareýa paketini batareýa gutusynyň içine goýuň we gutarýan batareýa paketi ýygnalýar.
