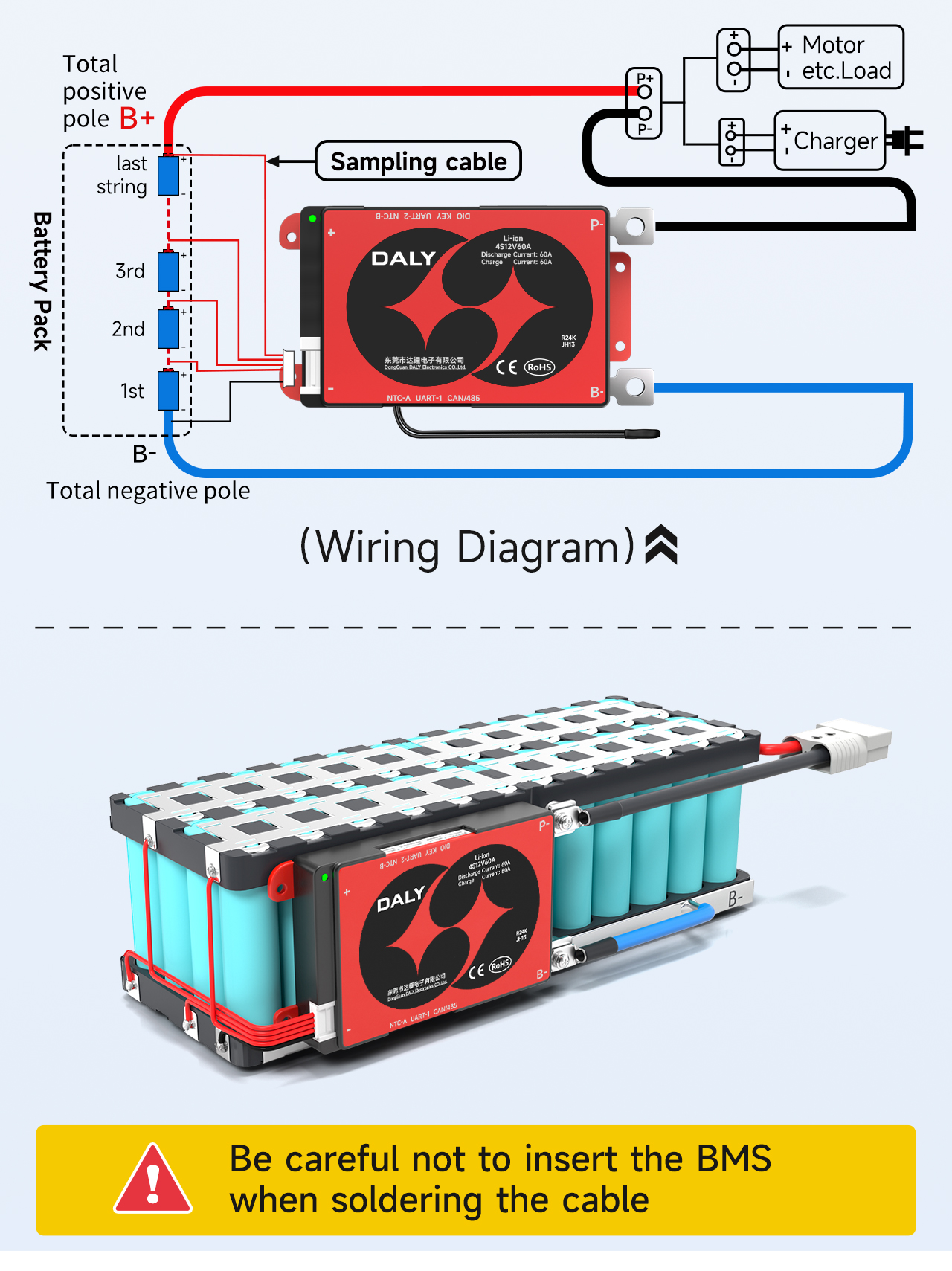

Standard & Smart 4S BMS sim geçirijisi

4 alyňS12PMysal hökmünde 18650 batareýa toplumy
Kabel lehimlenende gorag tagtasyny salmaň.

铁锂 4 串接线流程 - 英文 _01

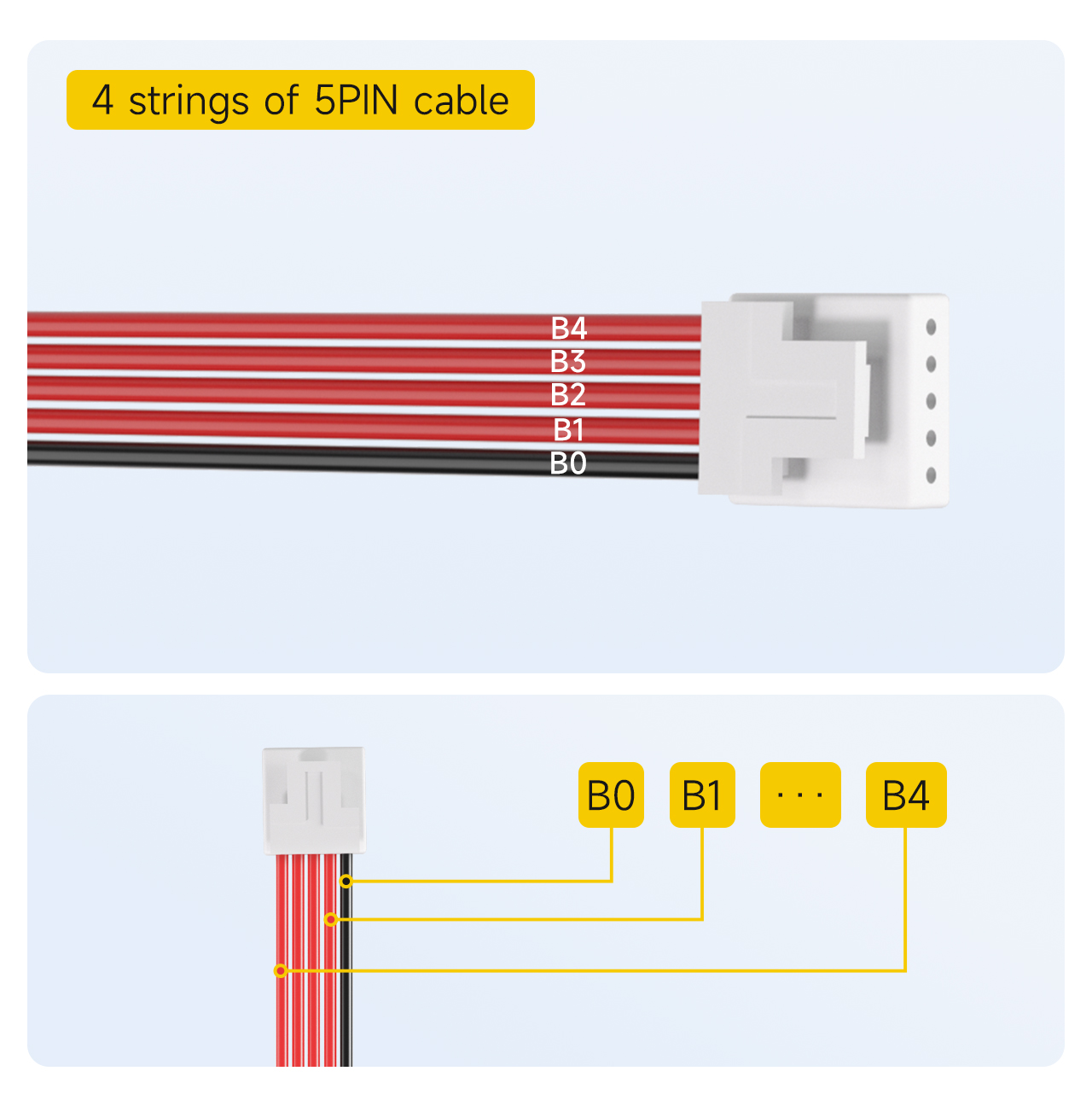

Ⅰ.Nusga setirleriniň tertibini belläň

4S BMS bilen 5PIN kabeli
Bellik: Adaty nusga alma kabeli4- gorag tagtasynyň konfigurasiýasy5PIN.
1. Gara kabeli B0 diýip belläň.
2. Gara kabeliň gapdalyndaky ilkinji gyzyl kabel B1 diýip bellendi.
... (we ş.m. yzygiderli bellendi)
5. B diýip bellenen iň soňky gyzyl kabele çenli4.

铁锂 4 串接线流程 - 英文 _02

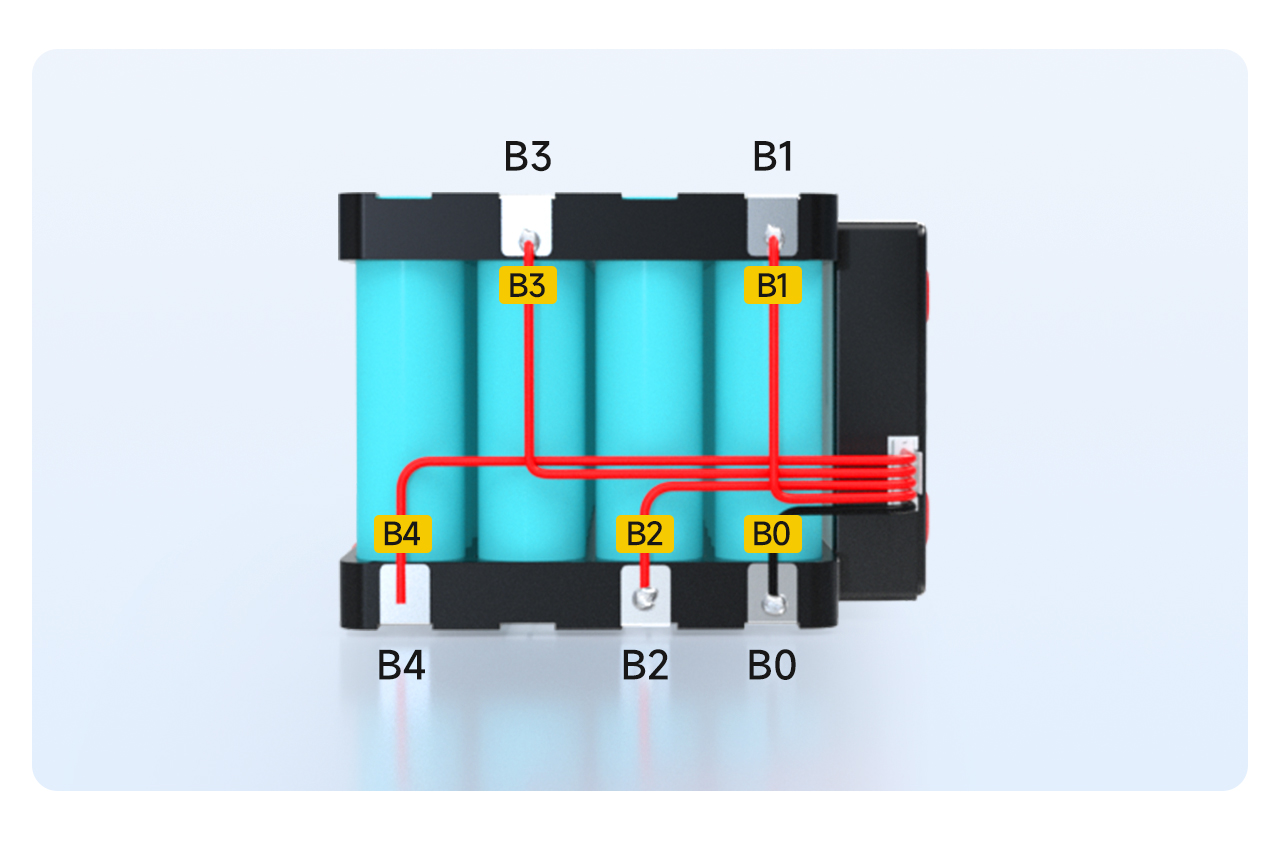

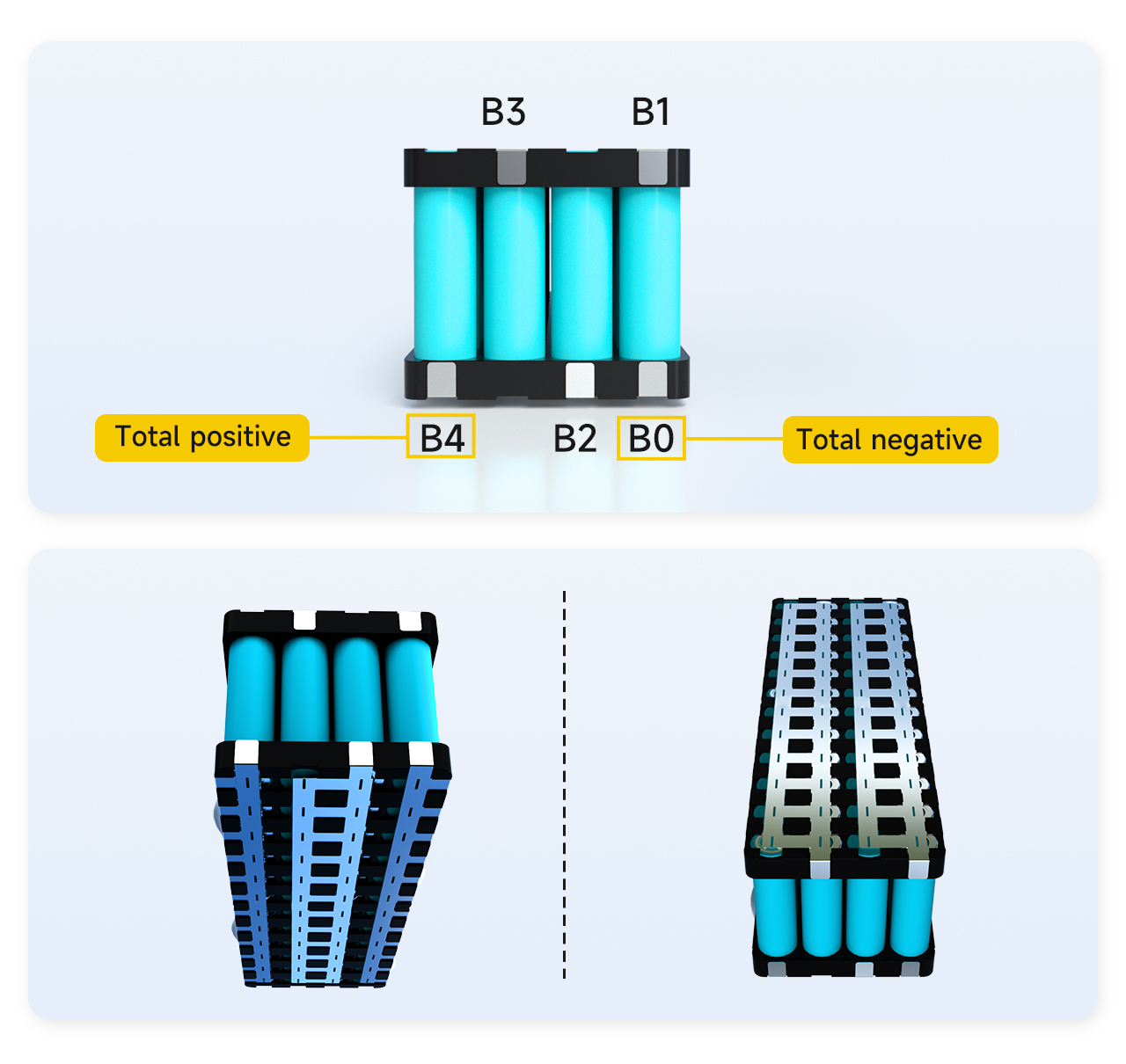

Ⅱ.Batareýany kebşirleme nokatlarynyň tertibini belläň

Kabeliň degişli kebşirleýiş nokadynyň ýagdaýyny tapyň, ilki bilen degişli nokadyň batareýadaky ýerini belläň.
1. Batareýa paketiniň umumy otrisatel polýusy B0 hökmünde bellendi.
2. Batareýalaryň birinji setiriniň polo positiveitel polýusynyň we ikinji batareýanyň negatiw polýusynyň arasyndaky baglanyşyk B1 hökmünde bellendi.
3. Batareýalaryň ikinji setiriniň polo positiveitel polýusynyň we batareýalaryň üçünji setiriniň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellendi.
4. Oňyn polýusyň arasyndaky baglanyşyk3batareýanyň simleri we otrisatel polýus4batareýanyň simleri B hökmünde bellendi3.
5. 4-nji batareýanyň siminiň polo positiveitel elektrody B4 hökmünde bellendi.
Bellik: Batareýa paketinde jemi 4 setir barlygy sebäpli, B4 hem batareýa paketiniň umumy polýusidir. B4 batareýa paketiniň umumy oňyn tapgyry däl bolsa, bellik etmegiň tertibiniň nädogrydygyny subut edýär we hökman barlamalyredaktirlendi we gaýtadan bellendi.

铁锂 4 串接线流程 - 英文 _03

Ⅲ.Satyş we sim

1. Kabeliň B0 batareýasynyň B0 ýagdaýyna lehimlenýär.
2. B1 kabeli, batareýanyň B1 ýagdaýyna lehimlenýär.
... (we ş.m. yzygiderli kebşirlemek)
5. B4 kabeli, batareýanyň B4 ýagdaýyna lehimlenýär.

铁锂 4 串接线流程 - 英文 _04

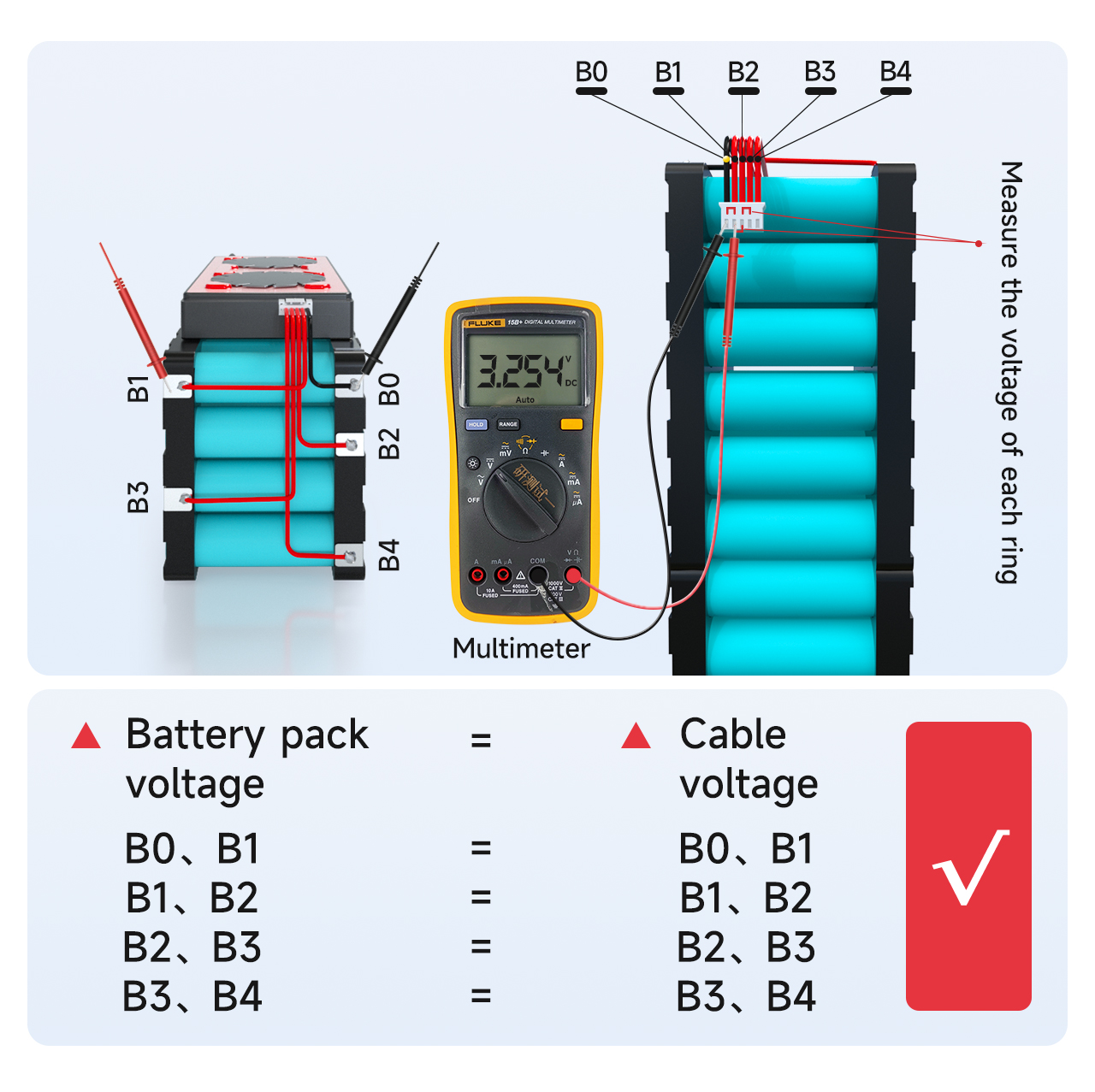

Ⅳ. Naprýatageeniýäni kesgitlemek

Kabeller tarapyndan dogry naprýa .eniýäniň bardygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýa .eniýäni multimetr bilen ölçäň.

1. B0-dan B1 kabeliň naprýa .eniýesiniň B0-dan B1 batareýa paketiniň naprýa .eniýesine deňdigini ýa-da ýokdugyny ölçäň. Deň bolsa, naprýa .eniýäniň dogrudygyny subut edýär. Notok bolsa, ýygnamak çyzygynyň gowşak kebşirlenendigini we kabeliň täzeden kebşirlenmelidigini subut edýär. Analogiýa boýunça, beýleki setirleriň naprýa .eniýesiniň dogry ýygnalandygyny ýa-da ýokdugyny ölçäň

2. Her setiriň naprýa .eniýe tapawudy 1V-den geçmeli däldir. 1V-den ýokary bolsa, simde näsazlygyň bardygyny aňladýar we ýüze çykarmak üçin öňki ädimiňizi gaýtalamaly.

铁锂 4 串接线流程 - 英文 _05

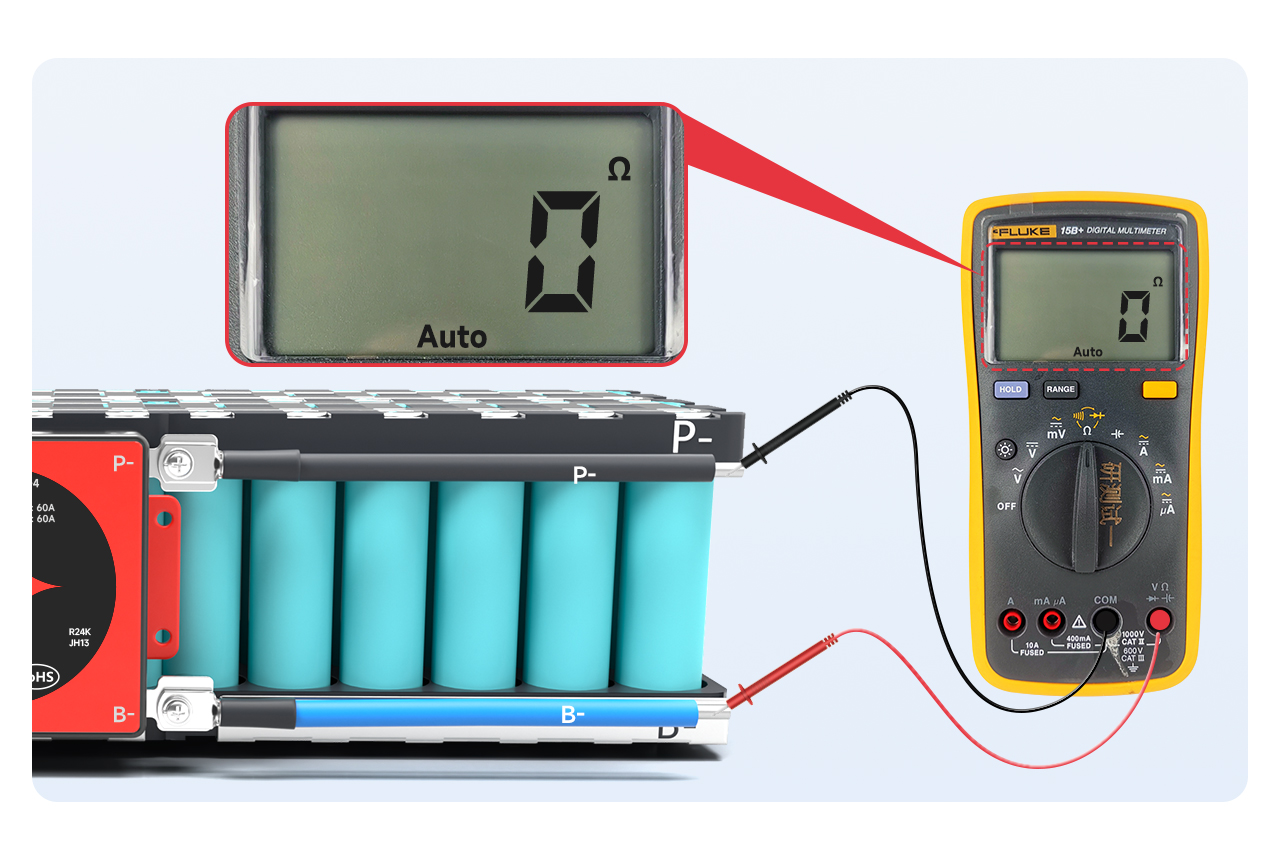

Ⅴ. Gorag tagtasynyň hilini kesgitlemek

!! Gorag tagtasyna dakmazdan ozal dogry naprýa! Eniýeniň tapylandygyna göz ýetiriň!
Multimetri içerki garşylyk derejesine sazlaň we B- we P- arasyndaky içki garşylygy ölçäň. Içerki garşylyk birikdirilen bolsa, gorag tagtasynyň gowydygyny subut edýär.
Bellik: Geçirijiniň içerki garşylyk bahasyna seredip baha berip bilersiňiz. Içerki garşylyk bahasy 0Ω, geçirijiligi aňladýar. Multimetriň ýalňyşlygy sebäpli, adatça, 10mΩ-dan az geçirijilik diýmekdir; multimetri buzzere sazlap bilersiňiz. Gykylykly ses eşidilýär.

铁锂 4 串接线流程 - 英文 _06

Bellik:

1. softumşak wyklýuçatel bilen goraýjy tagta, wyklýuçatel ýapylanda wyklýuçateliň geçirijiligine üns bermeli.

2. Gorag geňeşi alyp barmaýan bolsa, indiki ädimi duruzyň we gaýtadan işlemek üçin satyjy işgärlere ýüz tutmagyňyzy haýyş edýäris.

Ⅵ.Çykyş setirini birikdiriň

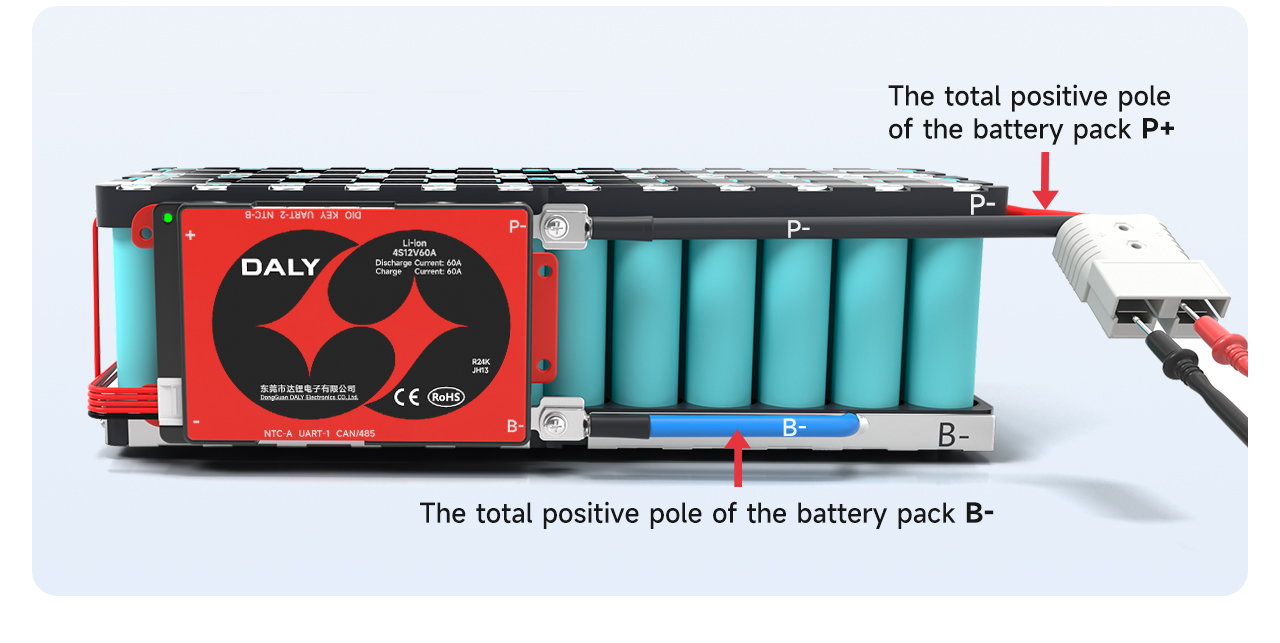

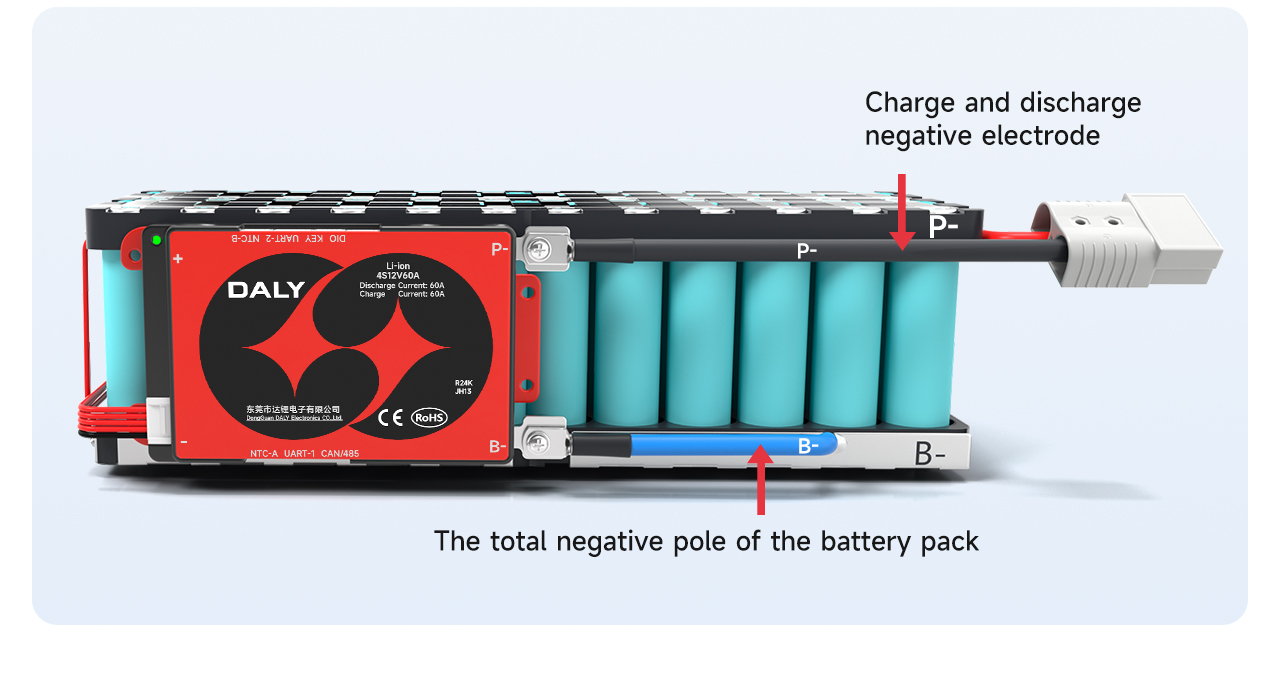

Gorag tagtasynyň kadalydygyna göz ýetireniňizden soň, gorag tagtasyndaky gök B simini batareýa paketiniň umumy negatiw B-lerine lehimläň. Gorag tagtasyndaky P-çyzyk, zarýad we zarýadyň otrisatel polýusyna lehimlenýär.

Kebşirleýişden soň, aşa gorag tagtasynyň naprýa .eniýesiniň batareýanyň naprýa .eniýesine laýyk gelýändigini barlaň.

铁锂 4 串接线流程 - 英文 _07
铁锂 4 串接线流程 - 英文 _08

Bellik: Bölünen gorag tagtasynyň zarýad beriş porty we çykaryş porty bölünýär we goşmaça C setiri (köplenç sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmeli; P-çyzyk akymyň otrisatel polýusyna birikdirildi.

铁锂 4 串接线流程 - 英文 _09

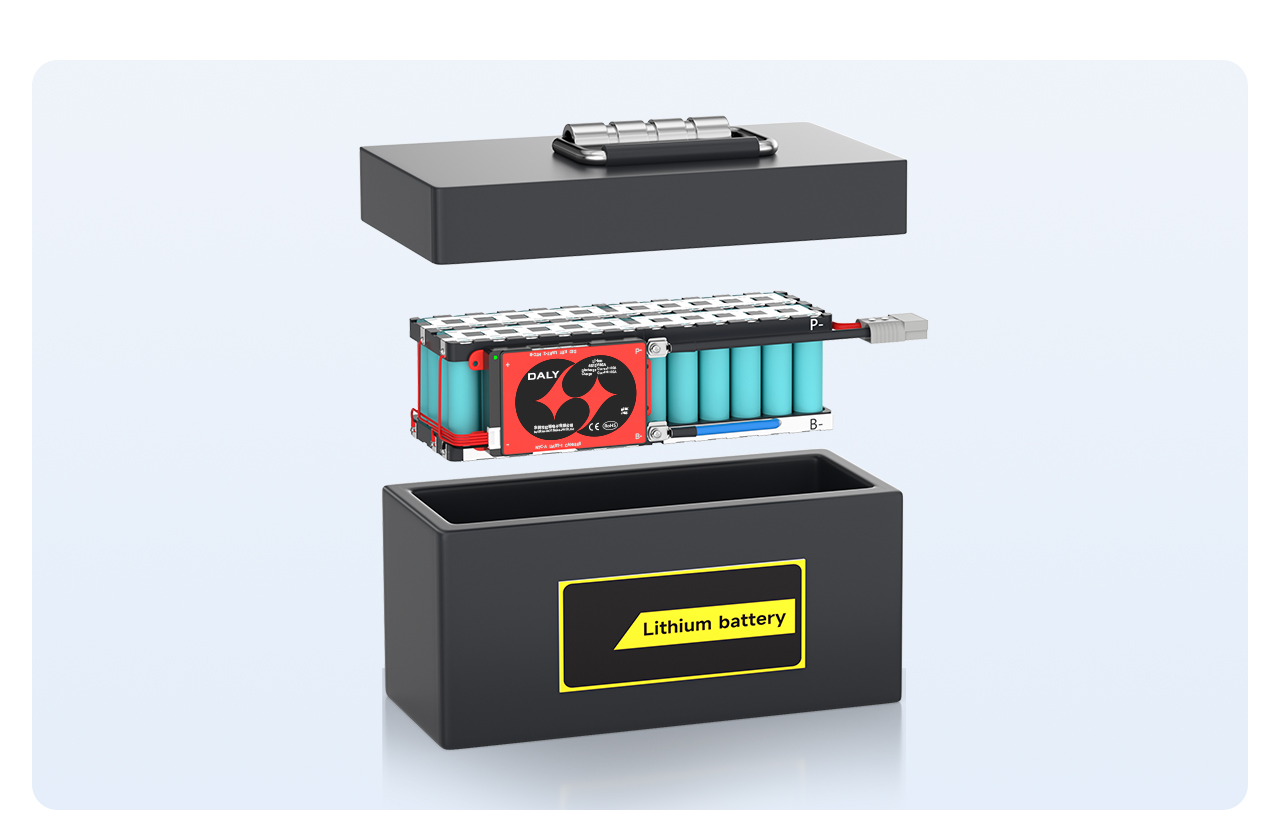

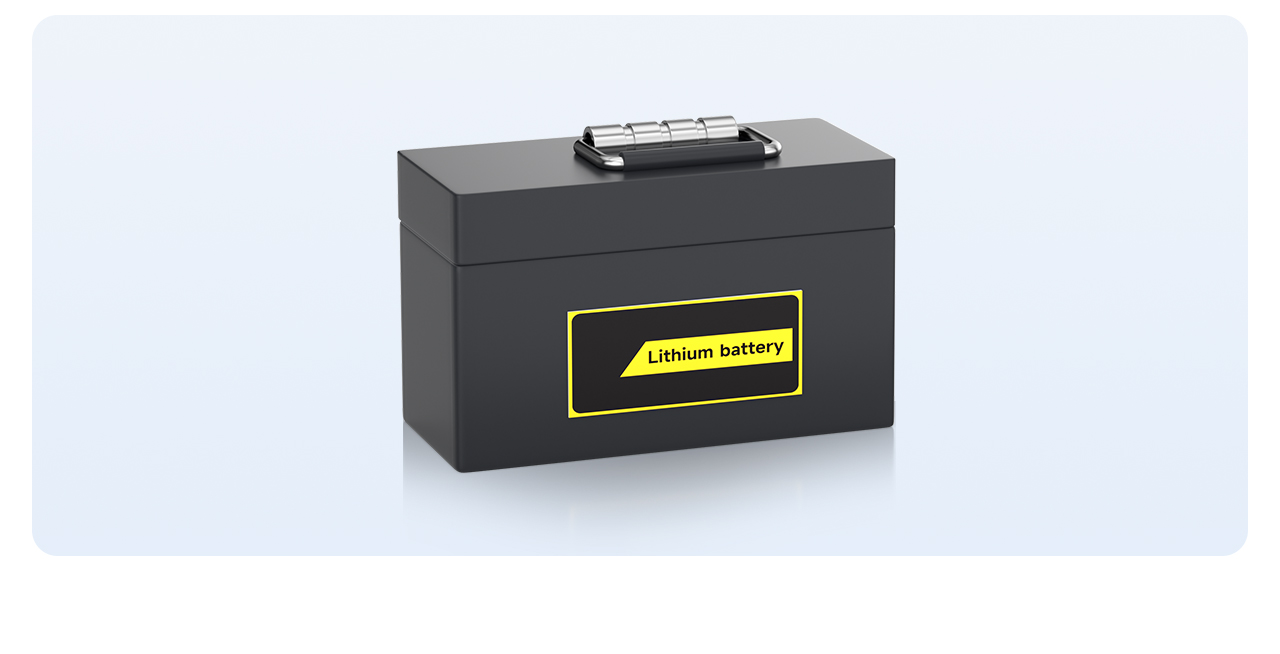

Ahyrynda, batareýa paketini batareýa gutusynyň içine goýuň we gutarýan batareýa paketi ýygnalýar.

铁锂 4 串接线流程 - 英文 _10
