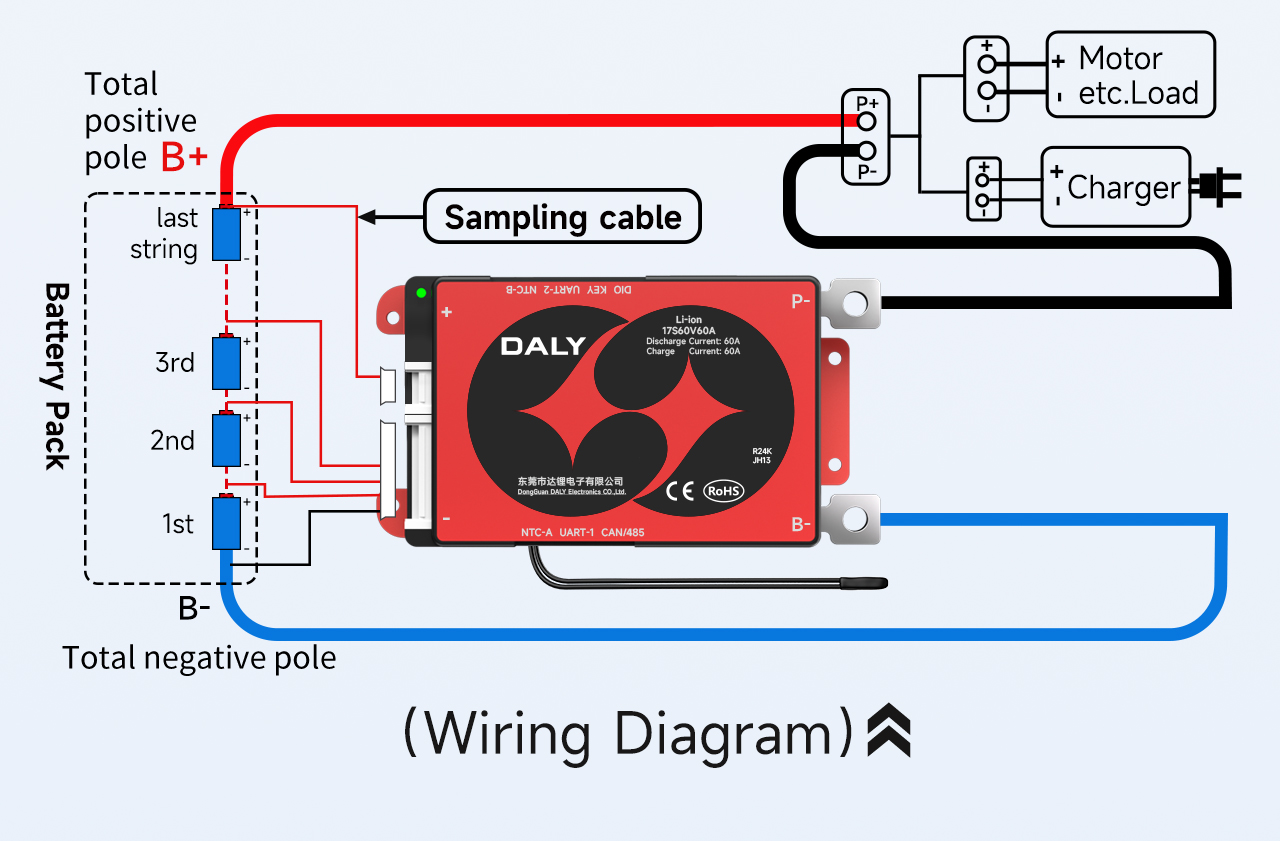

Standard & Smart 17S BMS sim geçirijisi

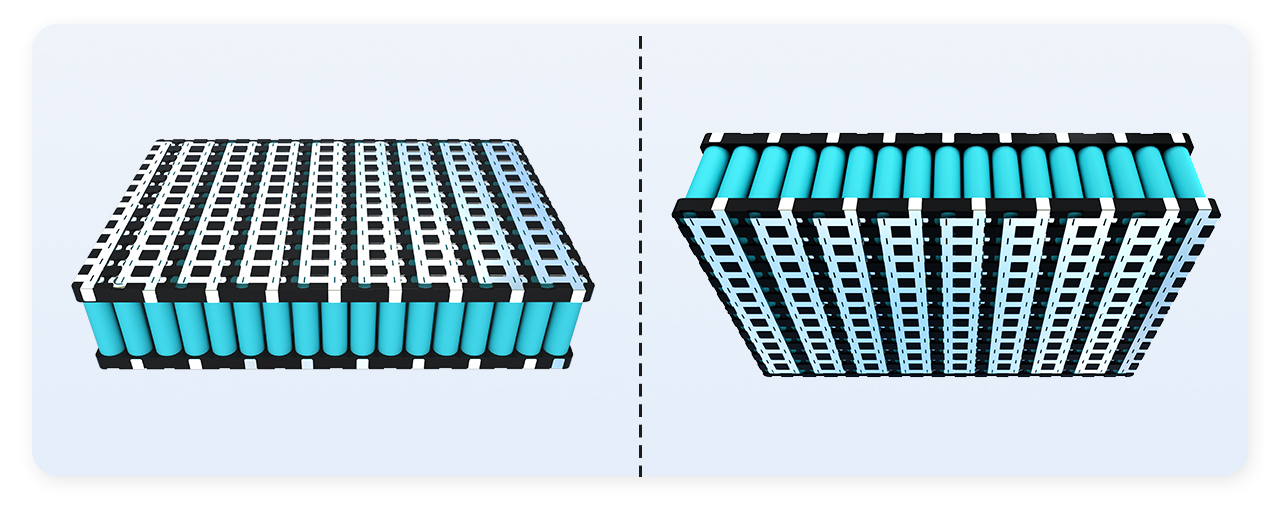

Ala 17 mysal hökmünde 12 sany paralel 18650 batareýa paketi

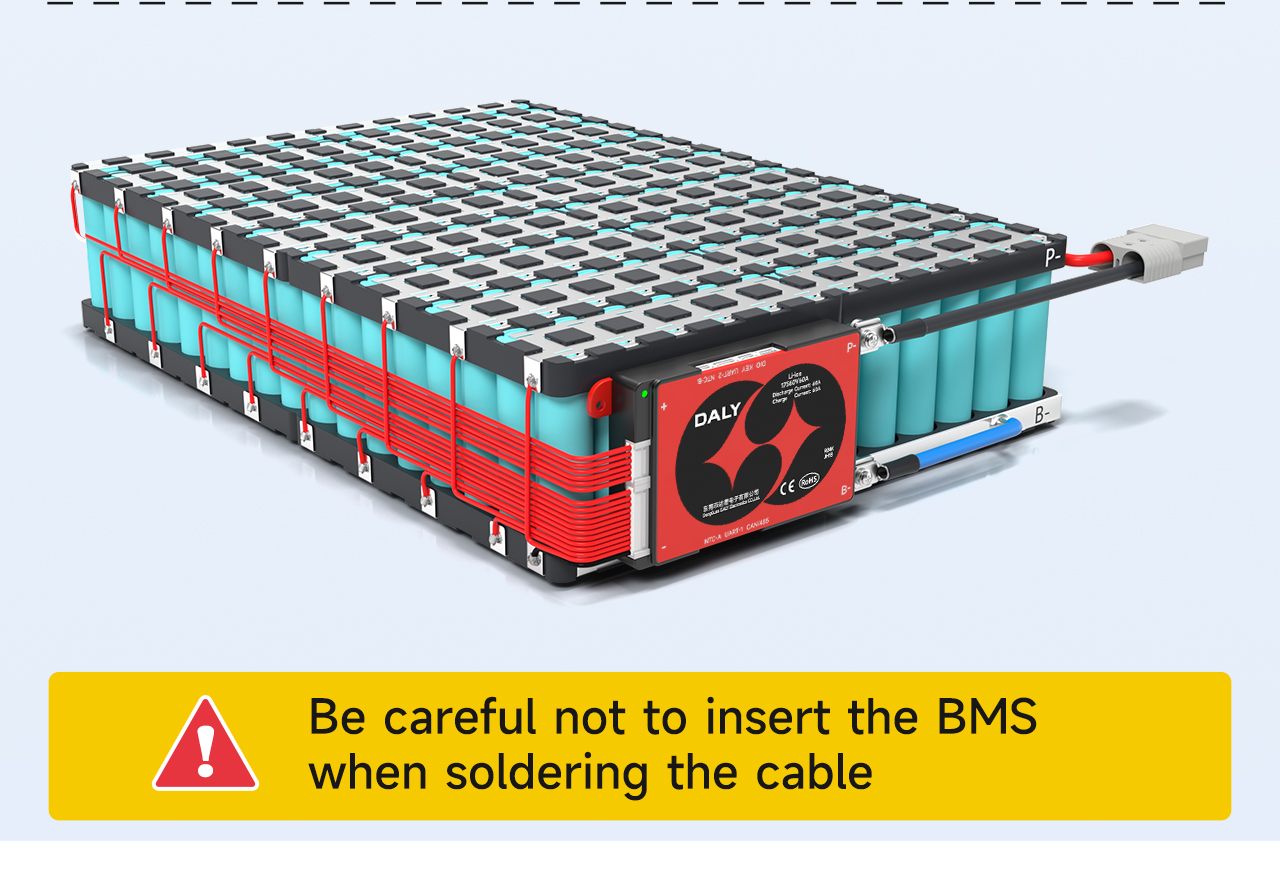

Kabel lehimlenende BMS goýmazlyk üçin seresap boluň
Ⅰ. Nusga setirleriniň tertibini belläň

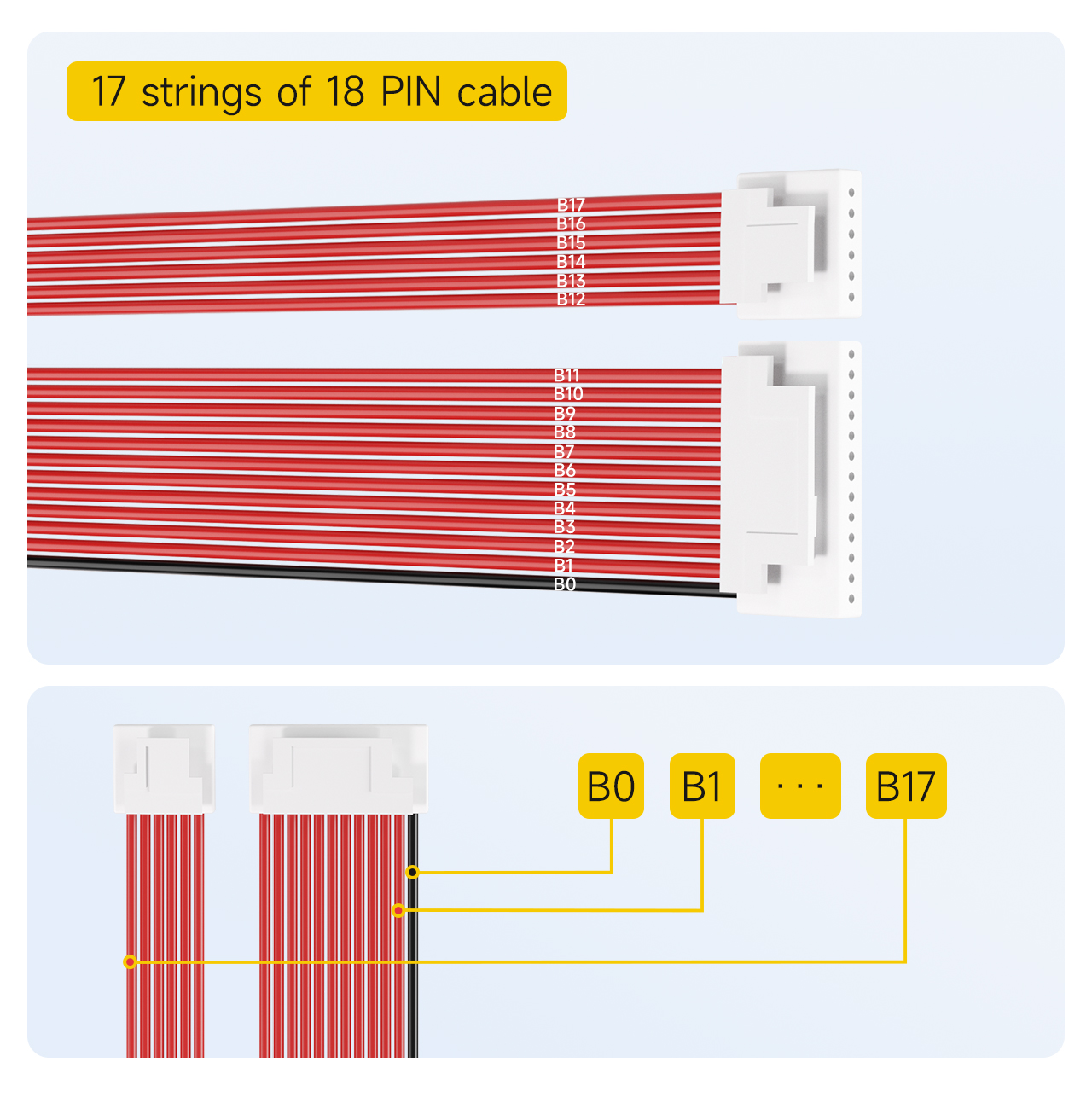

17 setirler18PIN kabeli
Bellik: üçin deslapky nusga alma kabeli17- BMS konfigurasiýasy18PIN.
1. Gara kabeli B0 diýip belläň.
2. Gara kabeliň gapdalyndaky ilkinji gyzyl kabel B1 diýip bellendi
... (we ş.m. yzygiderli bellendi)
18. B diýip bellenen iň soňky gyzyl kabele çenli17.

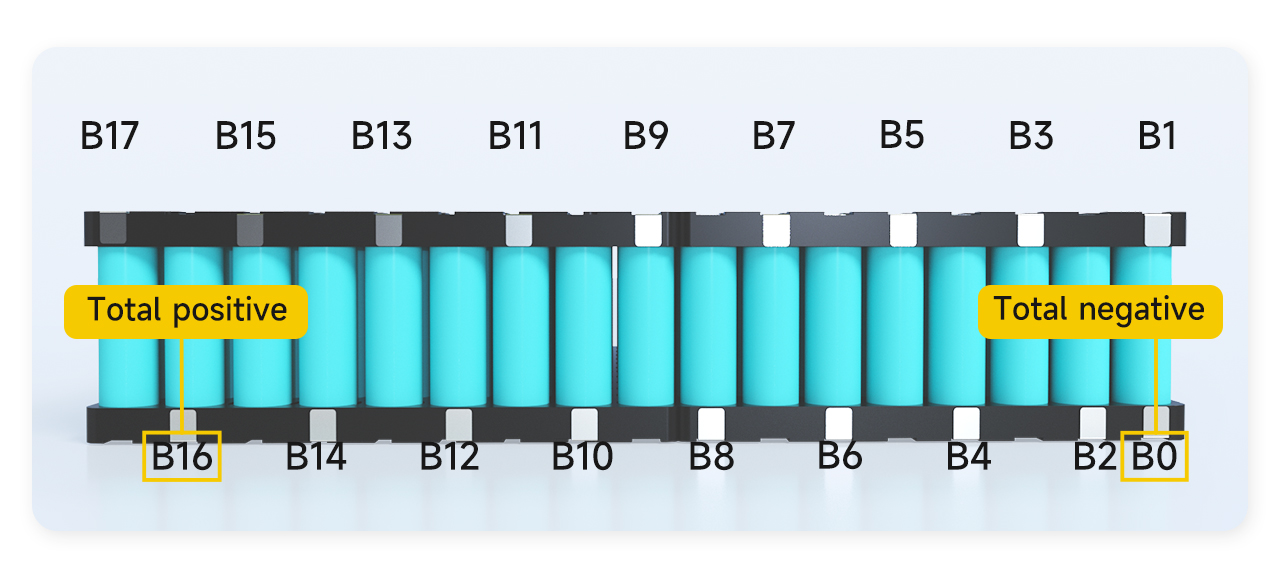

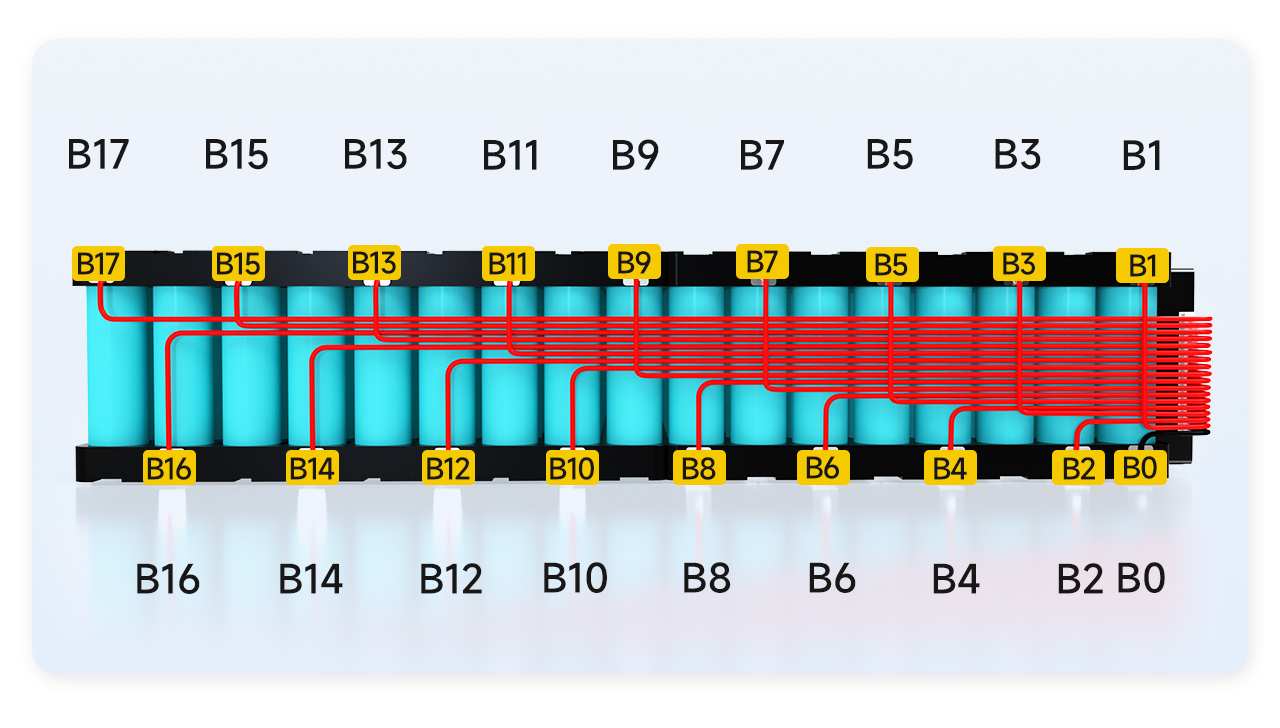

Ⅱ. Batareýany kebşirleme nokatlarynyň tertibini belläň
Kabeliň degişli kebşirleýiş nokadynyň ýagdaýyny tapyň, ilki bilen degişli nokadyň batareýadaky ýerini belläň
1. Batareýa paketiniň umumy otrisatel polýusy B0 hökmünde bellendi
2. Batareýalaryň birinji setiriniň polo positiveitel polýusynyň we ikinji batareýanyň negatiw polýusynyň arasyndaky baglanyşyk B1 hökmünde bellendi.
3. Batareýalaryň ikinji setiriniň polo positiveitel polýusynyň we batareýalaryň üçünji setiriniň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellendi.
... (we ş.m.)
17. Oňyn polýusyň arasyndaky baglanyşyk16batareýanyň simleri we otrisatel polýus17batareýanyň simleri B hökmünde bellendi16.
18. 17-nji batareýanyň siminiň polo positiveitel elektrody B17 hökmünde bellendi.
Bellik: Batareýa paketinde jemi 17 setir barlygy sebäpli, B17 batareýa paketiniň umumy polýusidir. B17 batareýa paketiniň umumy polo positiveitel tapgyry däl bolsa, bellik etmegiň tertibiniň nädogrydygyny subut edýär we ony barlamaly we gaýtadan bellemeli.
Ⅲ. Satyş we sim
1. Kabeliň B0 batareýasynyň B0 ýagdaýyna lehimlenýär.
2. B1 kabeli, batareýanyň B1 ýagdaýyna lehimlenýär.
... (we ş.m. yzygiderli kebşirlemek)
18. B17 kabeli, batareýanyň B17 ýagdaýyna lehimlenýär.

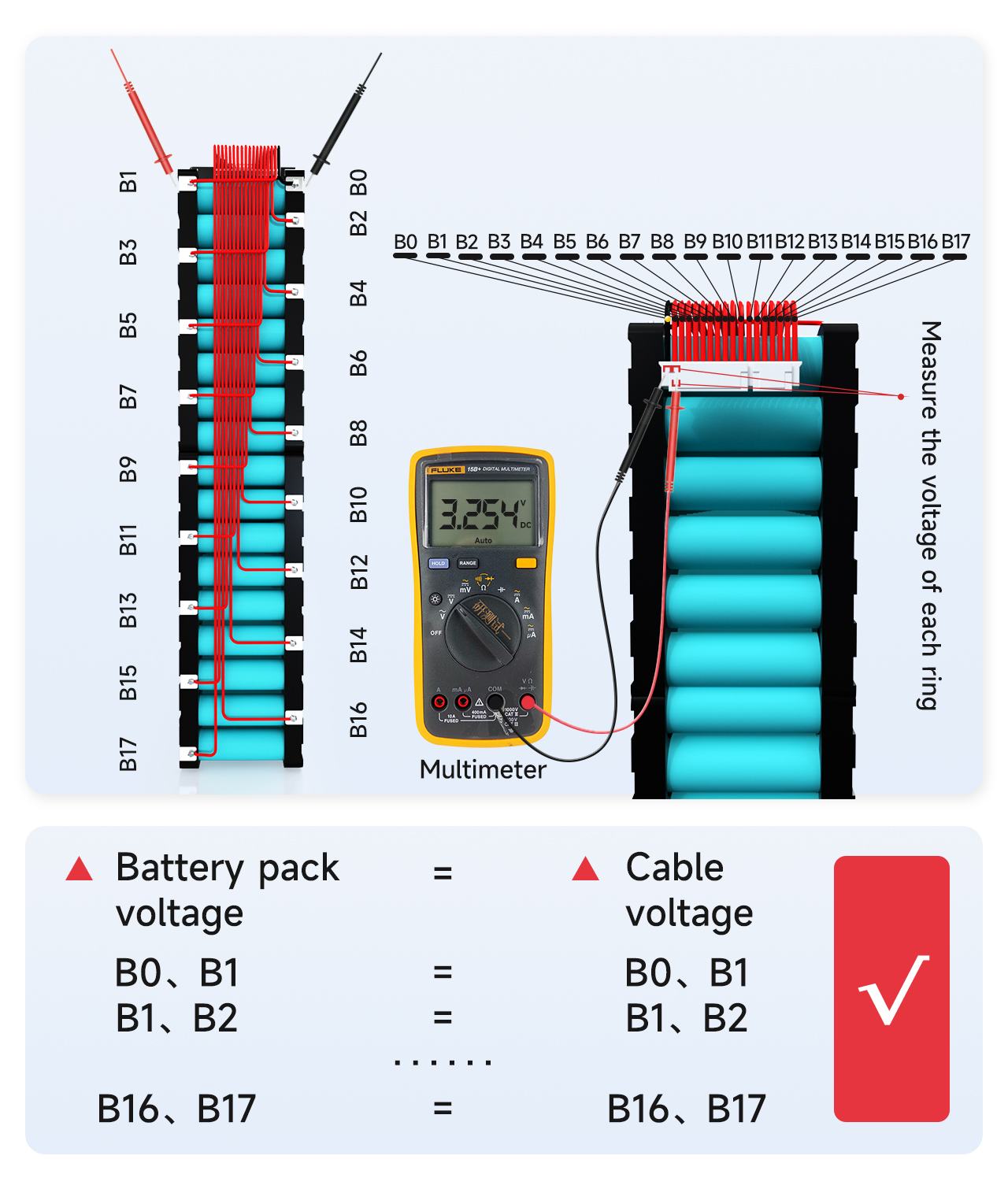

Ⅳ. Kesgitleýiş naprýa .eniýesi
Kabeller tarapyndan dogry naprýa .eniýäniň bardygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýa .eniýäni multimetr bilen ölçäň.
1. B0-dan B1 kabeliň naprýa .eniýesiniň batareýa paketiniň B0-dan B1 naprýa .eniýesine deňdigini ýa-da ýokdugyny ölçäň. Deň bolsa, naprýa .eniýäniň dogrudygyny subut edýär. Notok bolsa, ýygnamak çyzygynyň gowşak kebşirlenendigini we kabeliň täzeden kebşirlenmelidigini subut edýär. Analogiýa boýunça, beýleki setirleriň naprýa .eniýesiniň dogry ýygnalandygyny ýa-da ýokdugyny ölçäň.
2. Her setiriň naprýa .eniýe tapawudy 1V-den geçmeli däldir. 1V-den ýokary bolsa, simde näsazlygyň bardygyny aňladýar we ýüze çykarmak üçin öňki ädimiňizi gaýtalamaly.
Ⅴ. BMS hilini kesgitlemek
!! BMS dakmazdan ozal elmydama dogry naprýa! Eniýeniň tapylandygyna göz ýetiriň!

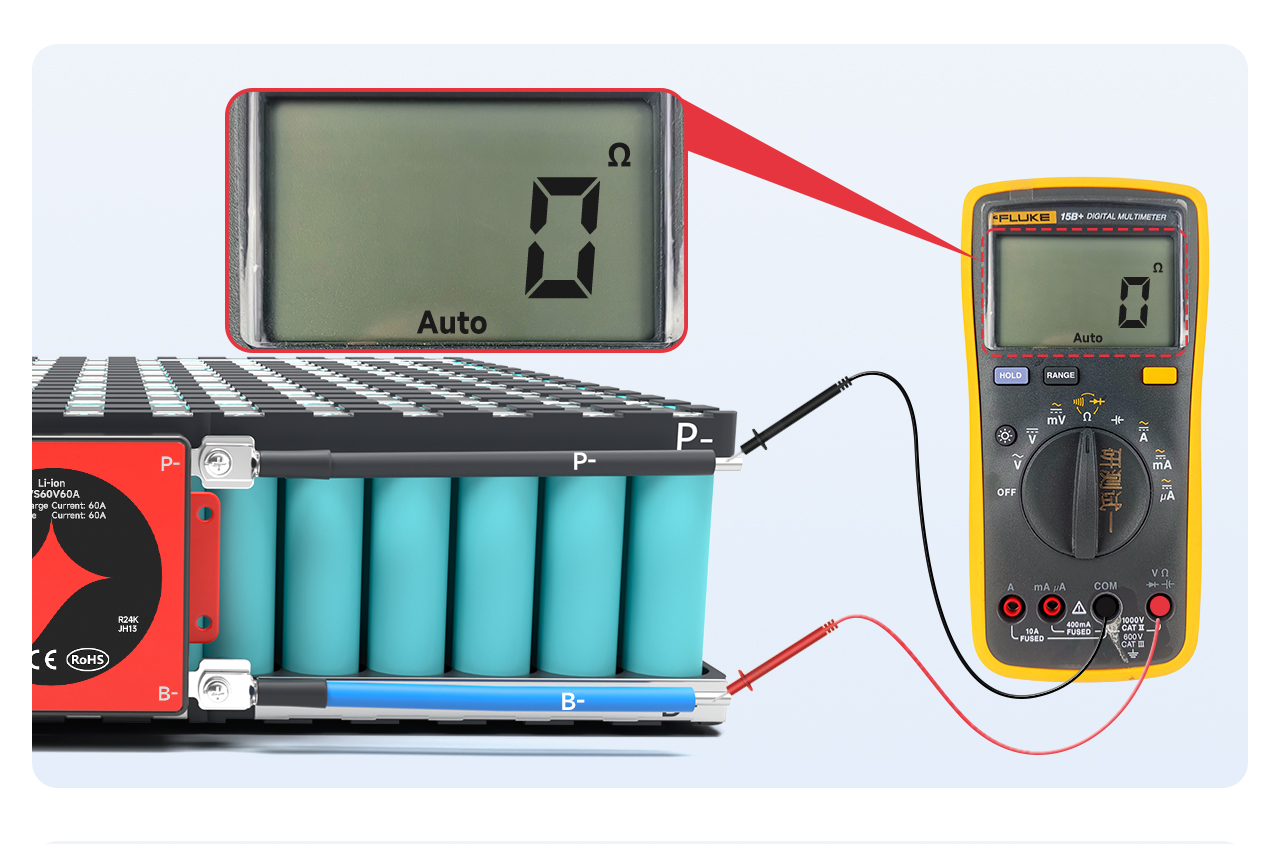

Multimetri içerki garşylyk derejesine sazlaň we B- we P- arasyndaky içki garşylygy ölçäň. Içerki garşylyk birikdirilen bolsa, BMS-iň gowydygyny subut edýär.
Bellik: Geçirijiniň içerki garşylyk bahasyna seredip baha berip bilersiňiz. Içerki garşylyk bahasy 0Ω, geçirijiligi aňladýar. Multimetriň ýalňyşlygy sebäpli, adatça 10Ω-dan az geçirijilik diýmekdir; multimetri buzzere sazlap bilersiňiz. Gykylykly ses eşidilýär.
Bellik:
1. softumşak wyklýuçatelli BMS, wyklýuçatel ýapylanda wyklýuçateliň geçirijiligine üns bermeli.
2. BMS alyp barmaýan bolsa, indiki ädimiňizi duruzyň we gaýtadan işlemek üçin satyjy işgärlere ýüz tutmagyňyzy haýyş edýäris.
Ⅵ. Çykyş setirini birikdiriň

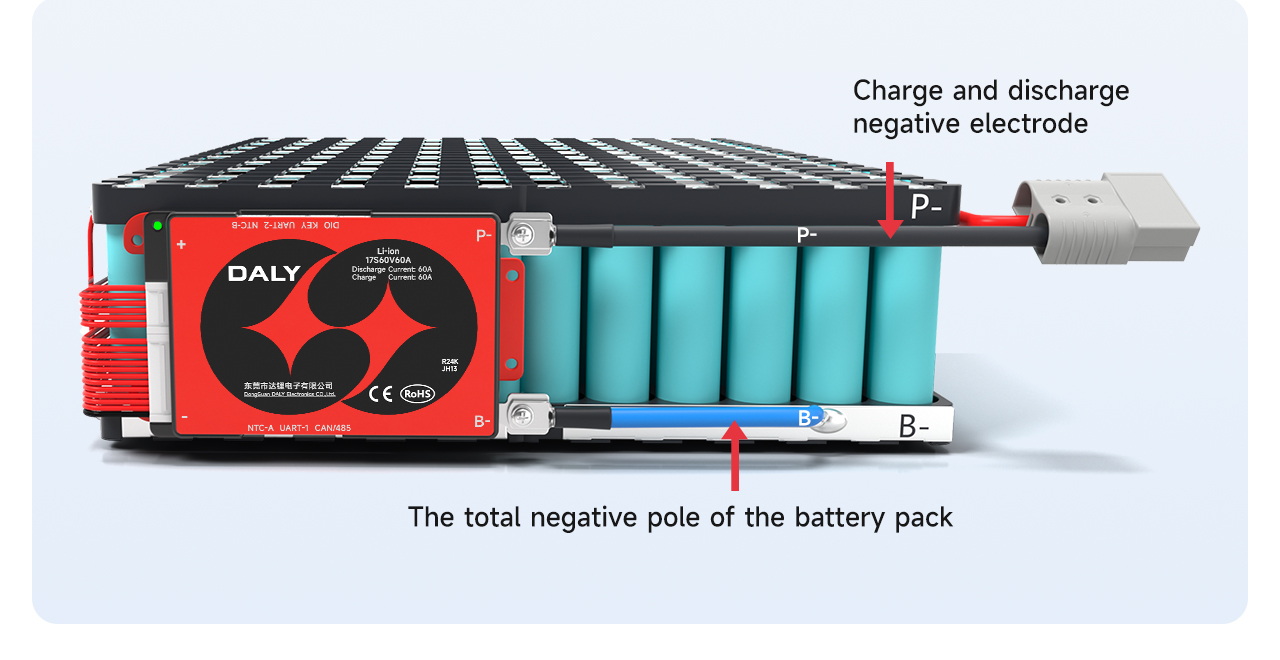

BMS-iň kadalydygyna göz ýetirenden soň, BMS-de gök B simini batareýa paketiniň umumy negatiw B-lerine lehimläň. BMS-de P-setir otrisatel zarýad polýusyna lehimlenýär.
Kebşirleýişden soň, BMS-den ýokary naprýa .eniýeniň batareýanyň naprýa .eniýesine laýyk gelýändigini barlaň.

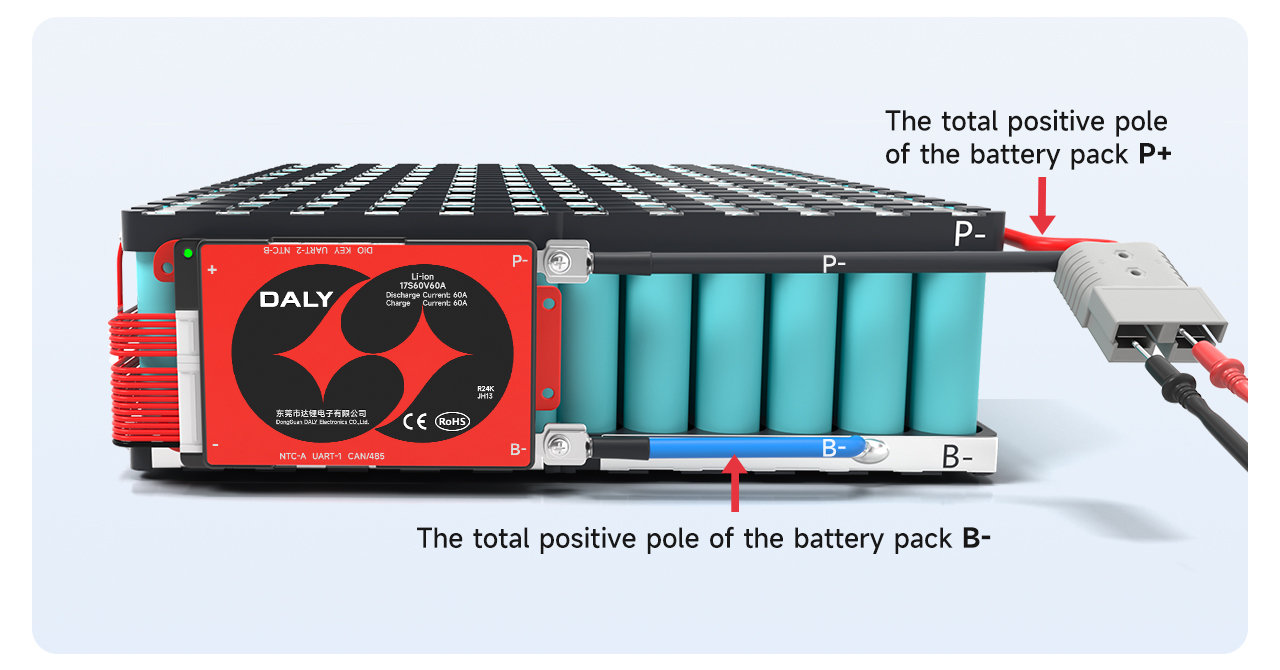

Artykmaç naprýa .eniýäni kesgitläň: (B-, P +) naprýa = eniýe = (P-, P +) naprýa .eniýe
Zarýad bermegiň we zarýad bermegiň polo positiveitel polýusy batareýa paketiniň umumy polýusyna gönüden-göni baglydyr.
Bellik: Bölünen BMS-iň zarýad beriş porty we çykaryş porty bölünýär we goşmaça C setiri (köplenç sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmeli; P-çyzyk akymyň otrisatel polýusyna birikdirildi.

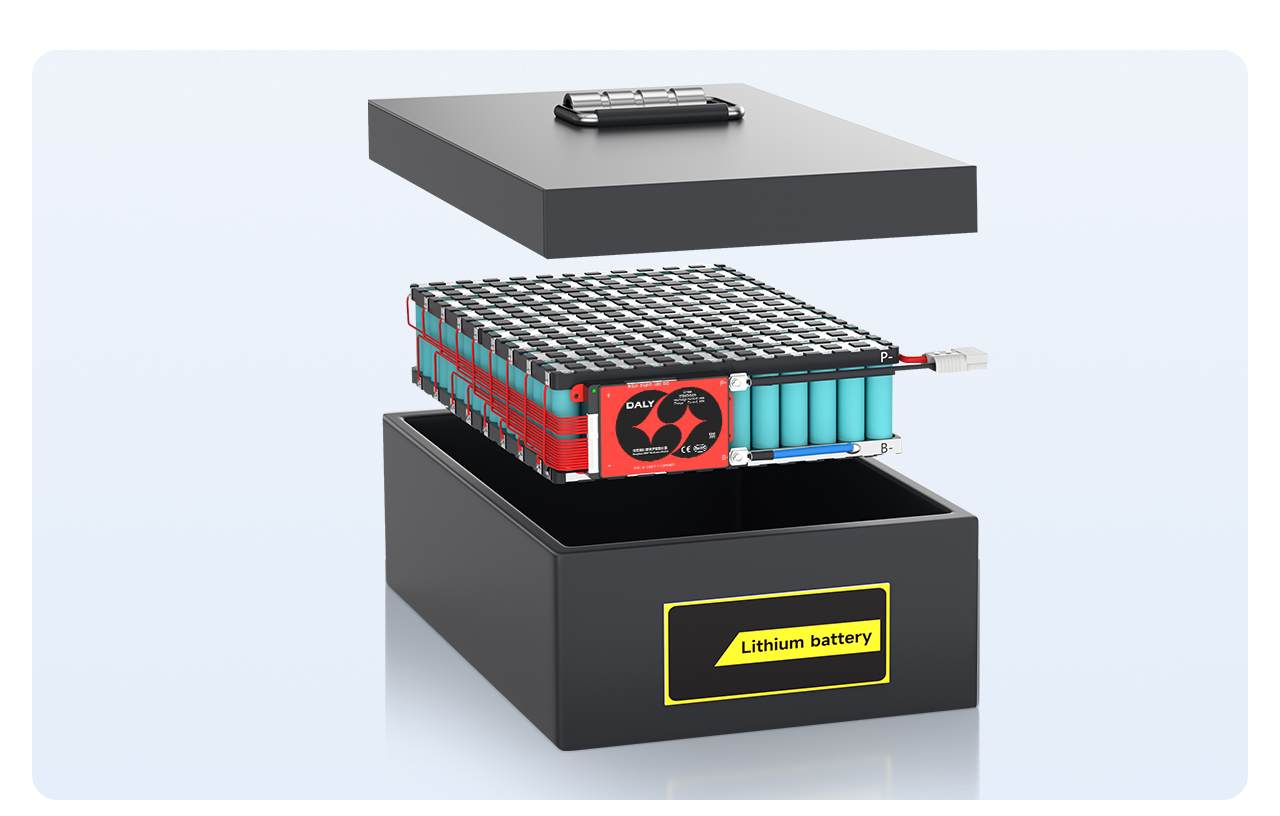

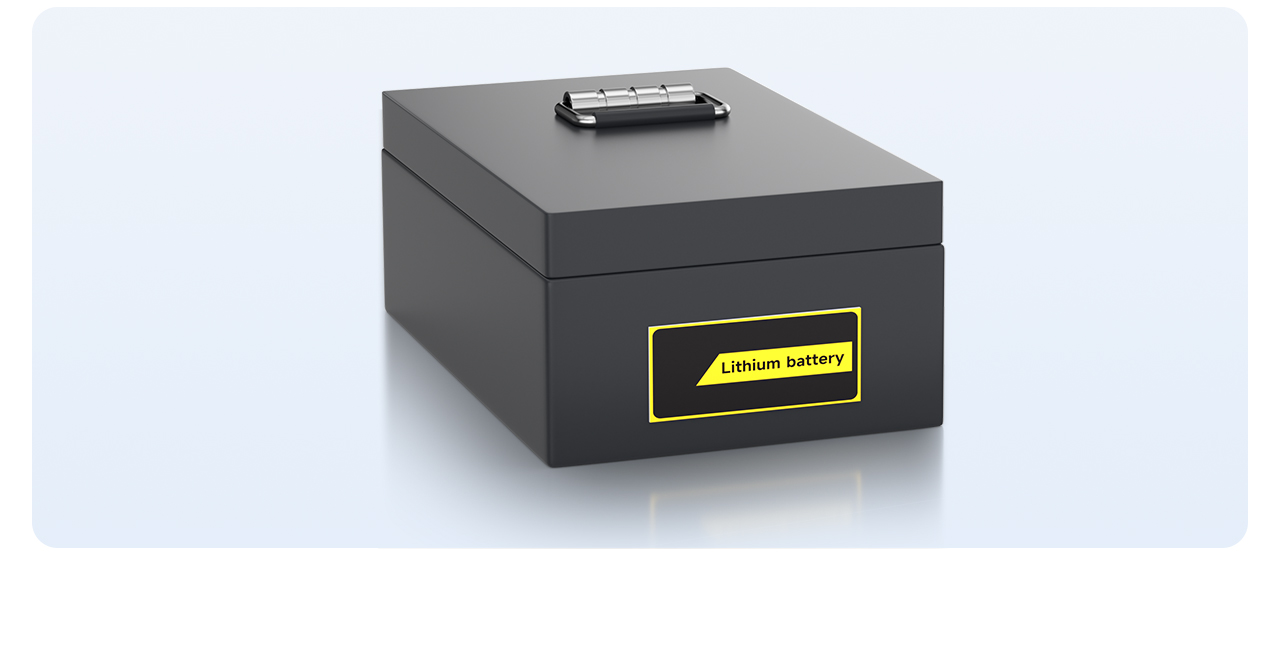

Ahyrynda, batareýa paketini batareýa gutusynyň içine goýuň we gutarýan batareýa paketi ýygnalýar
