Standard & Smart 8S BMS sim geçirijisi
12 alyň mysal hökmünde 12 sany paralel 18650 batareýa paketi

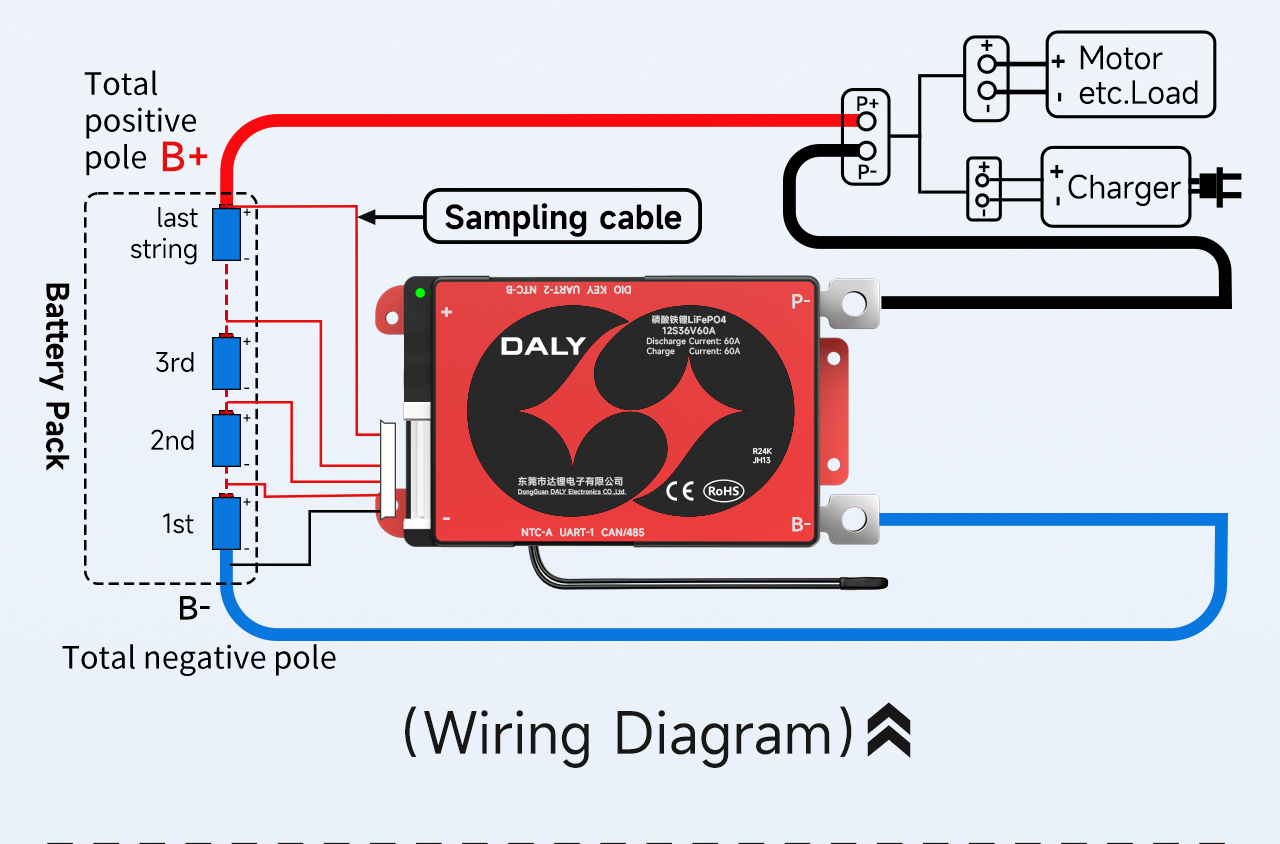

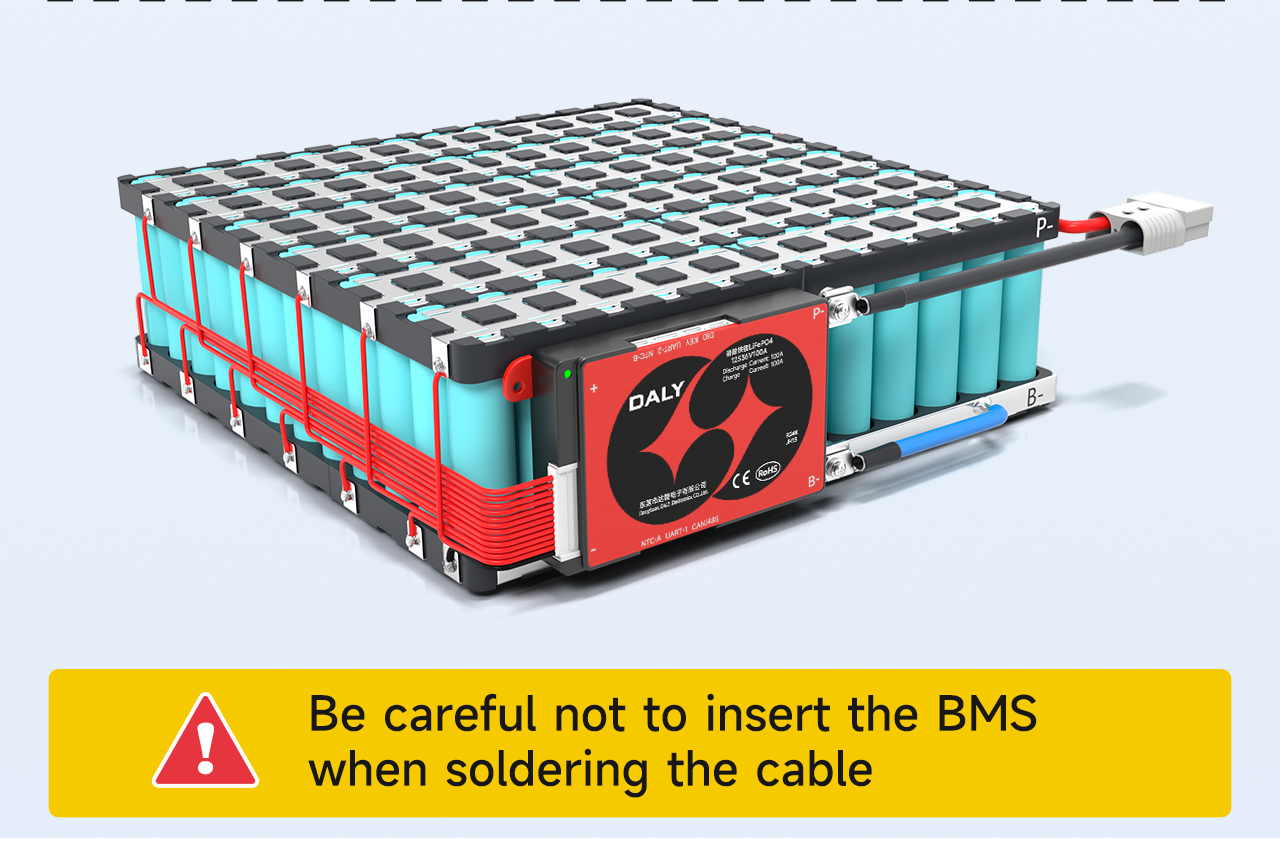

Kabel lehimlenende gorag tagtasyny salmaň
Ⅰ. Nusga setirleriniň tertibini belläň

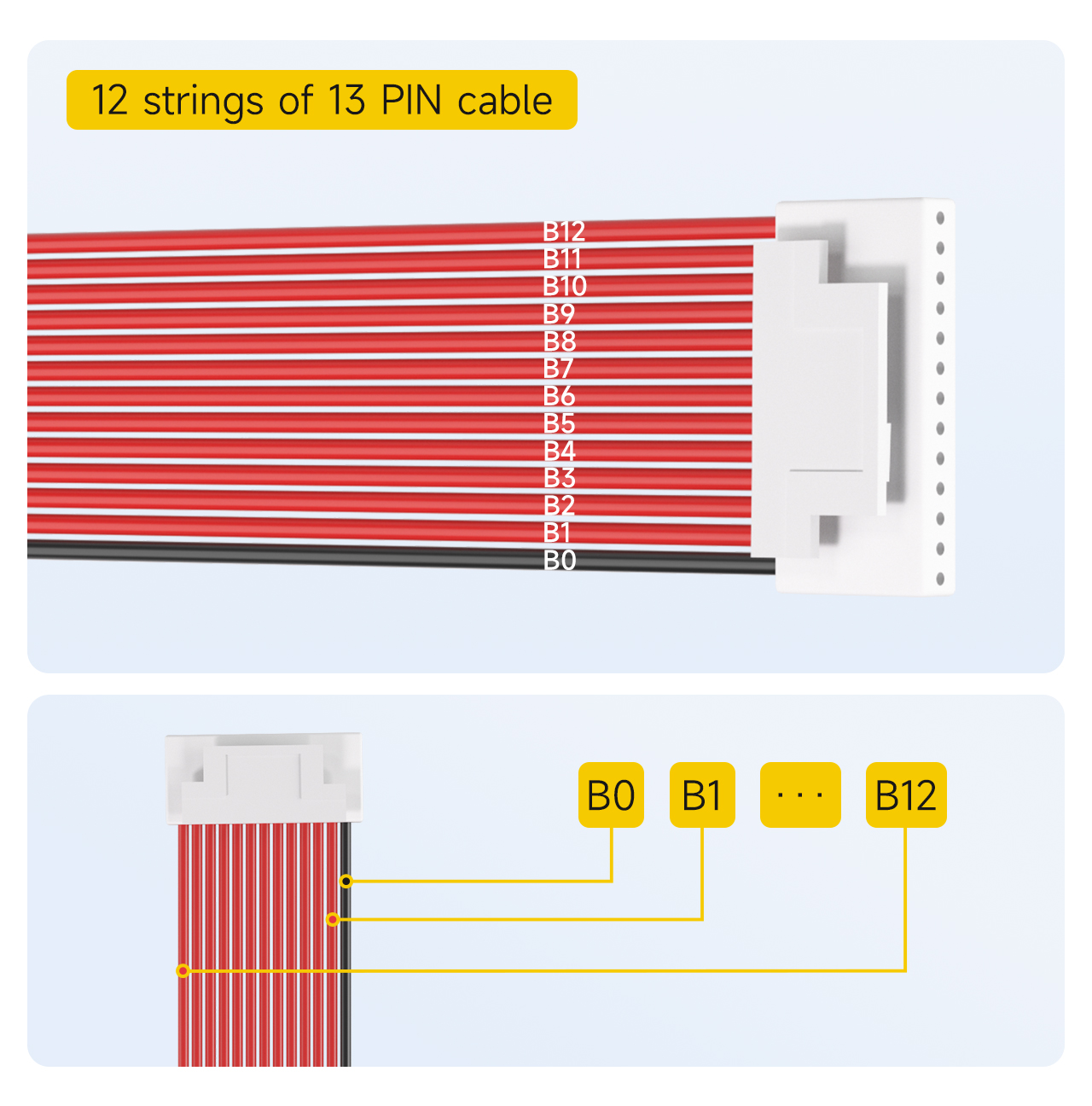

12 setirleri13PIN kabeli
Bellik: Adaty nusga alma kabeli12- gorag tagtasynyň konfigurasiýasy13PIN.
Gara kabeli B0 diýip belläň.
Gara kabeliň gapdalyndaky ilkinji gyzyl kabel B1 hökmünde bellendi
(we ş.m. yzygiderli bellendi)
B diýip bellenen iň soňky gyzyl kabele çenli12.

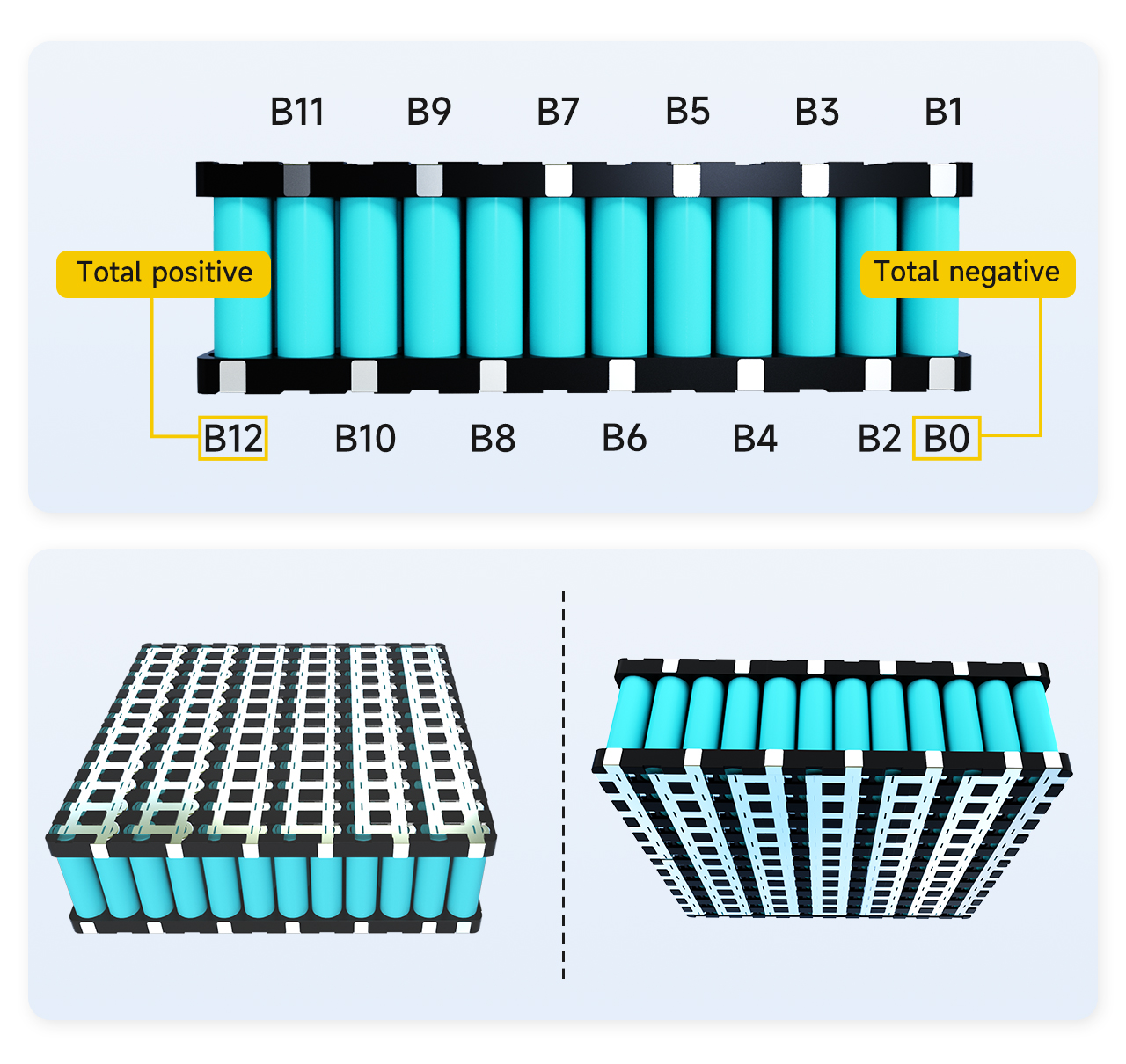

Ⅱ. Batareýany kebşirleme nokatlarynyň tertibini belläň
Kabeliň degişli kebşirleýiş nokadynyň ýagdaýyny tapyň, ilki bilen degişli nokadyň batareýadaky ýerini belläň
1. Batareýa paketiniň umumy otrisatel polýusy B0 hökmünde bellendi
2. Batareýalaryň birinji setiriniň polo positiveitel polýusynyň we ikinji batareýanyň negatiw polýusynyň arasyndaky baglanyşyk B1 hökmünde bellendi.
3. Batareýalaryň ikinji setiriniň polo positiveitel polýusynyň we batareýalaryň üçünji setiriniň otrisatel polýusynyň arasyndaky baglanyşyk B2 hökmünde bellendi.
... (we ş.m.)
12. Oňyn polýusyň arasyndaky baglanyşyk11batareýanyň simleri we otrisatel polýus12batareýanyň simleri B hökmünde bellendi11.
13. 12-nji batareýanyň siminiň polo positiveitel elektrody B12 hökmünde bellendi.
Bellik: Batareýa paketinde jemi 12 setir barlygy sebäpli, B12 batareýa paketiniň umumy polýusidir. B12 batareýa paketiniň umumy polo positiveitel tapgyry däl bolsa, bellik etmegiň tertibiniň nädogrydygyny subut edýär we ony täzeden barlamaly we täzeden bellemeli.

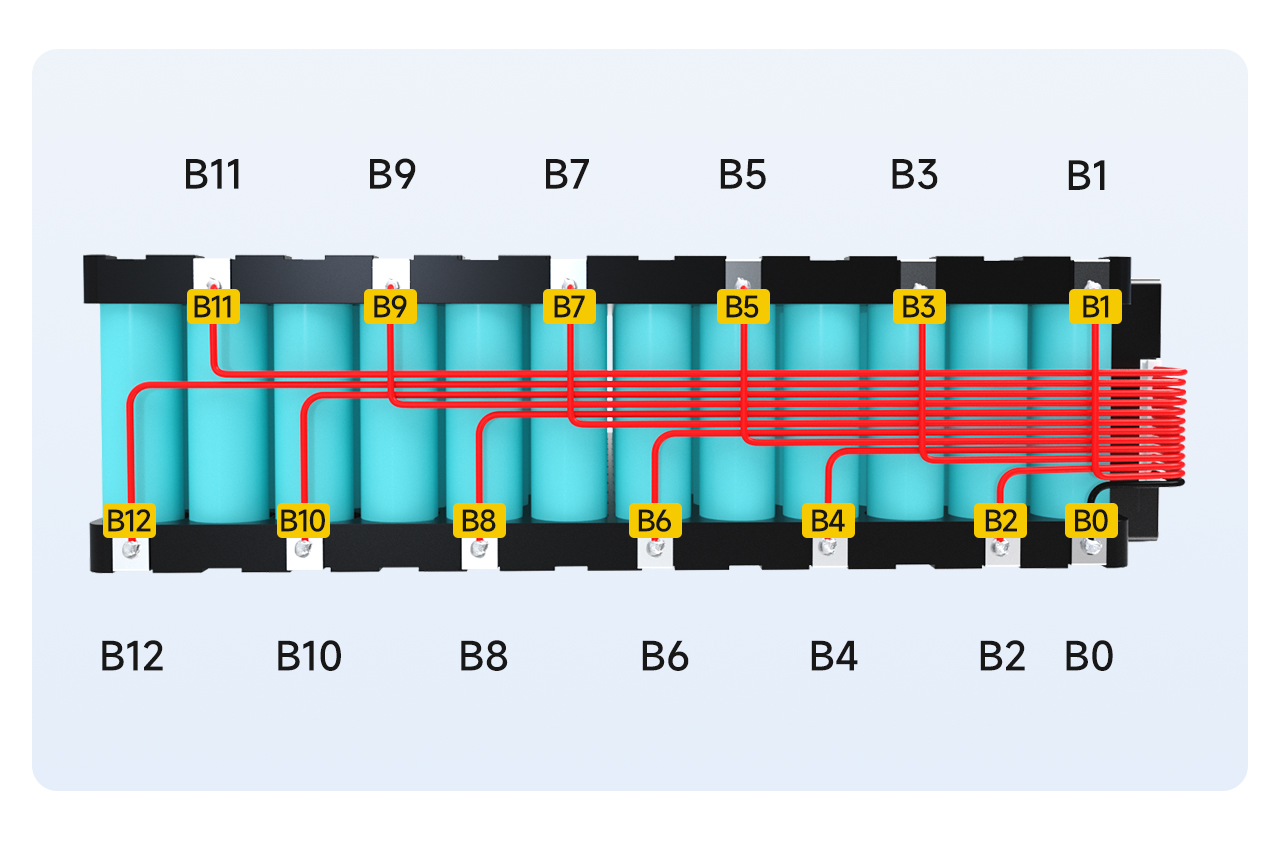

Ⅲ. Satyş we sim
1. Kabeliň B0 batareýasynyň B0 ýagdaýyna lehimlenýär.
2. B1 kabeli, batareýanyň B1 ýagdaýyna lehimlenýär.
... (we ş.m. yzygiderli kebşirlemek)
13. B12 kabeli, batareýanyň B12 ýagdaýyna lehimlenýär.

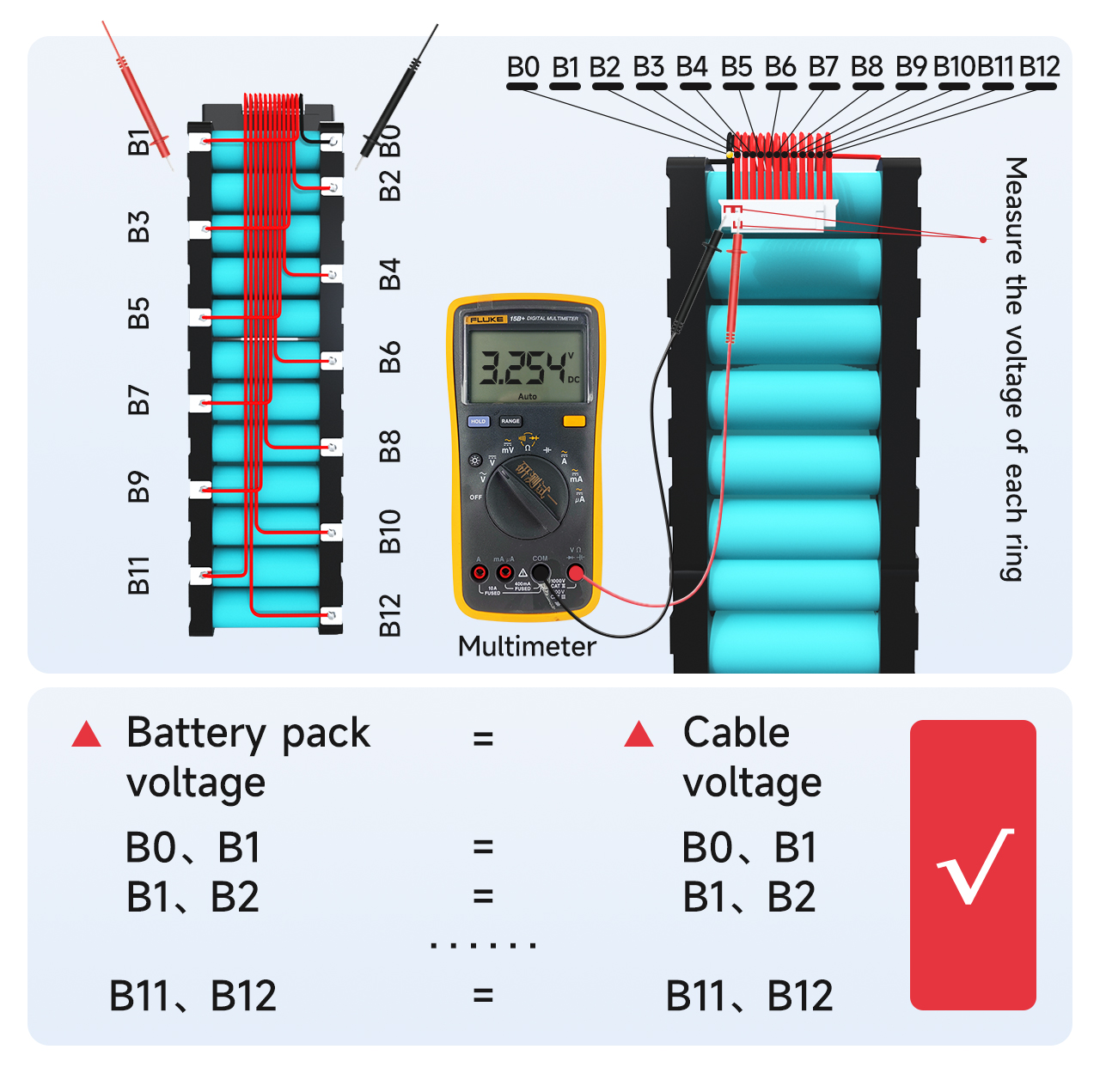

Ⅳ. Kesgitleýiş naprýa .eniýesi
Kabeller tarapyndan dogry naprýa .eniýäniň bardygyny tassyklamak üçin goňşy kabelleriň arasyndaky naprýa .eniýäni multimetr bilen ölçäň.
1. B0-dan B1 kabeliň naprýa .eniýesiniň batareýa paketiniň B0-dan B1 naprýa .eniýesine deňdigini ýa-da ýokdugyny ölçäň. Deň bolsa, naprýa .eniýäniň dogrudygyny subut edýär. Notok bolsa, ýygnamak çyzygynyň gowşak kebşirlenendigini we kabeliň täzeden kebşirlenmelidigini subut edýär. Analogiýa boýunça, beýleki setirleriň naprýa .eniýesiniň dogry ýygnalandygyny ýa-da ýokdugyny ölçäň.
2. Her setiriň naprýa .eniýe tapawudy 1V-den geçmeli däldir. 1V-den ýokary bolsa, simde näsazlygyň bardygyny aňladýar we ýüze çykarmak üçin öňki ädimiňizi gaýtalamaly.
Ⅴ. Gorag tagtasynyň hilini kesgitlemek
!! Gorag tagtasyna dakmazdan ozal dogry naprýa! Eniýeniň tapylandygyna göz ýetiriň!

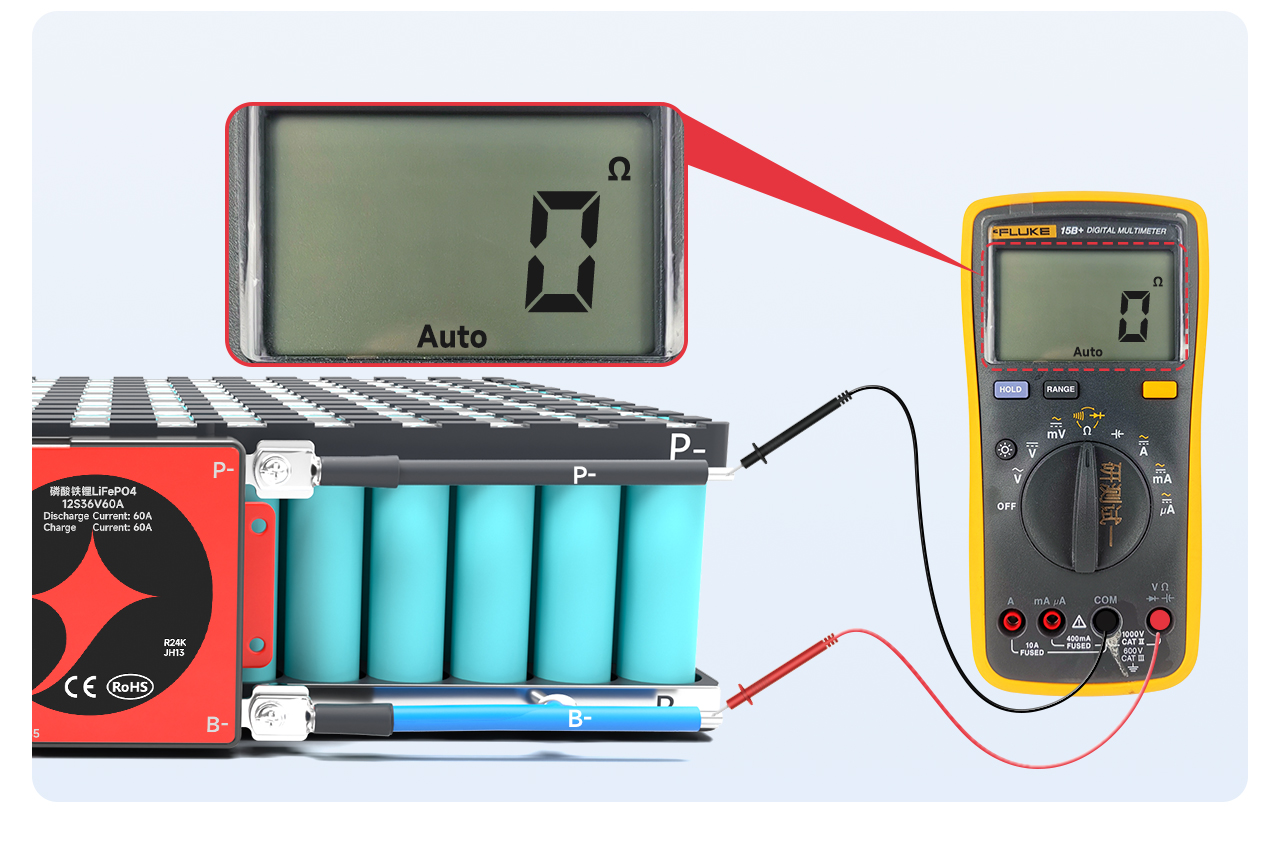

Multimetri içerki garşylyk derejesine sazlaň we B- we P- arasyndaky içki garşylygy ölçäň. Içerki garşylyk birikdirilen bolsa, gorag tagtasynyň gowydygyny subut edýär.
Bellik: Geçirijiniň içerki garşylyk bahasyna seredip baha berip bilersiňiz. Içerki garşylyk bahasy 0Ω, geçirijiligi aňladýar. Multimetriň ýalňyşlygy sebäpli, adatça 10Ω-dan az geçirijilik diýmekdir; multimetri buzzere sazlap bilersiňiz. Gykylykly ses eşidilýär.
Bellik:
1. softumşak wyklýuçatel bilen gorag tagtasy, wyklýuçatel ýapylanda wyklýuçateliň geçirijiligine üns bermelidir.
2. Gorag geňeşi alyp barmaýan bolsa, indiki ädimi duruzyň we gaýtadan işlemek üçin satyjy işgärlere ýüz tutmagyňyzy haýyş edýäris.
Ⅵ. Çykyş setirini birikdiriň

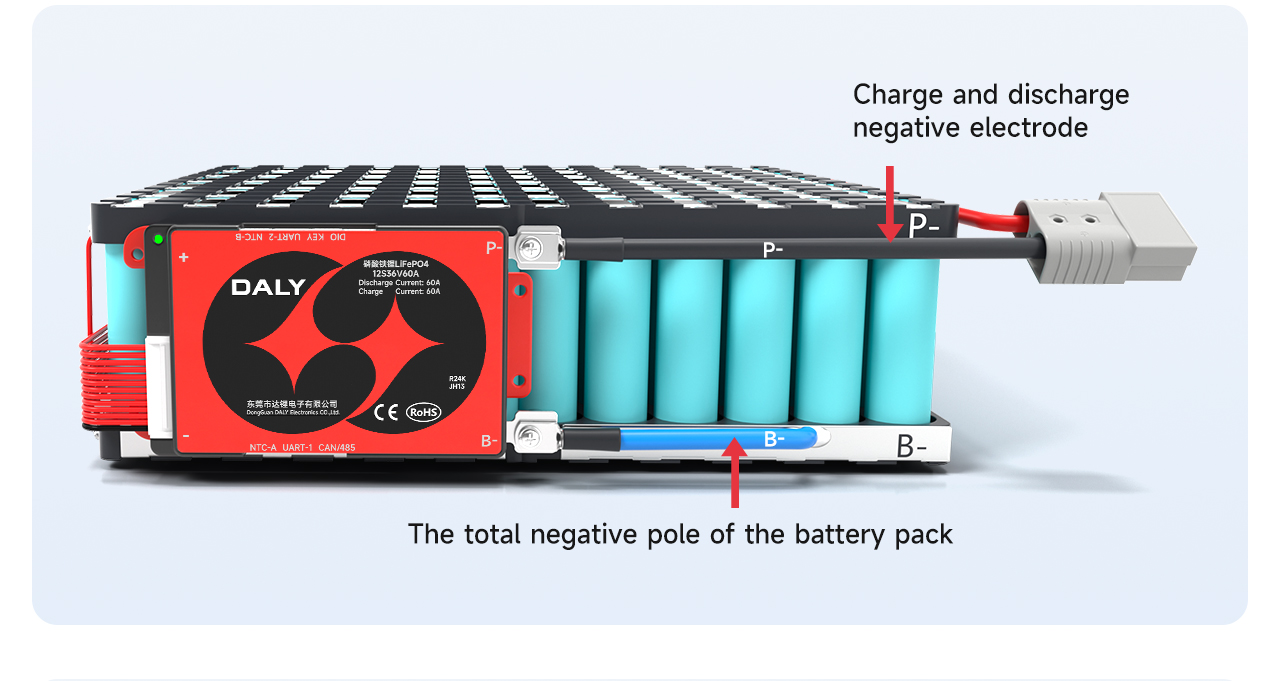

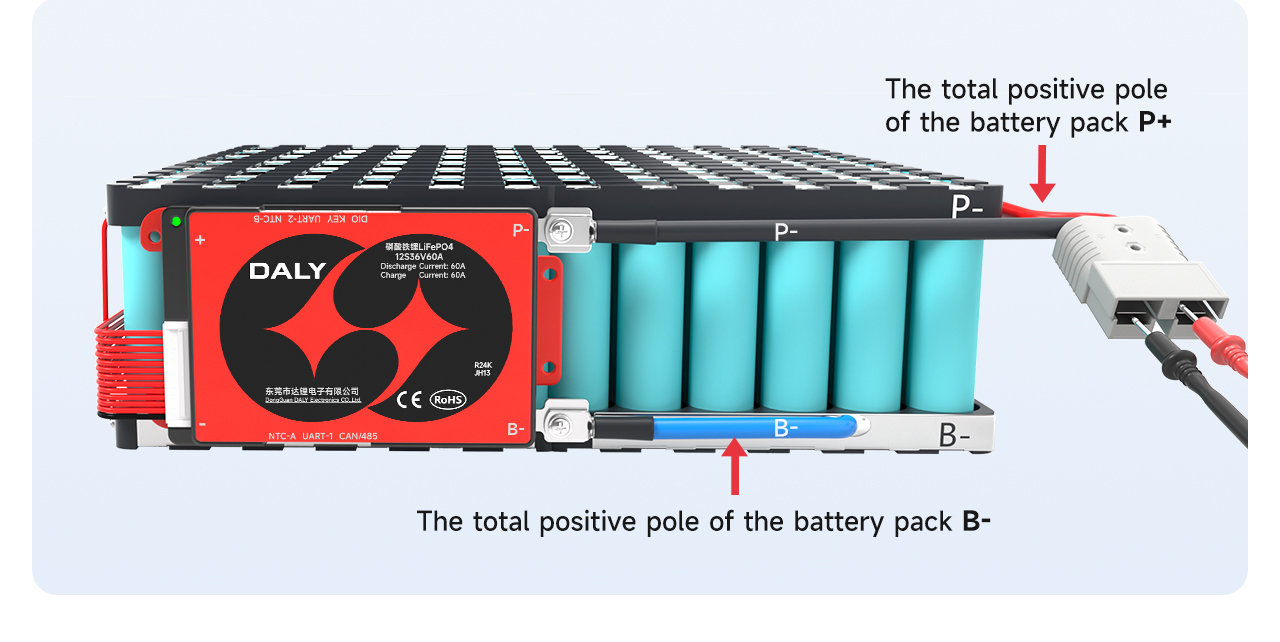

Gorag tagtasynyň kadalydygyna göz ýetireniňizden soň, gorag tagtasyndaky gök B simini batareýa paketiniň umumy negatiw B-lerine lehimläň. Gorag tagtasyndaky P-çyzyk, zarýad we zarýadyň otrisatel polýusyna lehimlenýär.
Kebşirleýişden soň, aşa gorag tagtasynyň naprýa .eniýesiniň batareýanyň naprýa .eniýesine laýyk gelýändigini barlaň.
Artykmaç naprýa .eniýäni kesgitläň: (B-, P +) naprýa = eniýe = (P-, P +) naprýa .eniýe
Zarýad bermegiň we zarýad bermegiň polo positiveitel polýusy batareýa paketiniň umumy polýusyna gönüden-göni baglydyr.
Bellik: Bölünen gorag tagtasynyň zarýad beriş porty we çykaryş porty bölünýär we goşmaça C setiri (köplenç sary reňk bilen görkezilýär) zarýad berijiniň otrisatel polýusyna birikdirilmeli; P-çyzyk akymyň otrisatel polýusyna birikdirildi.

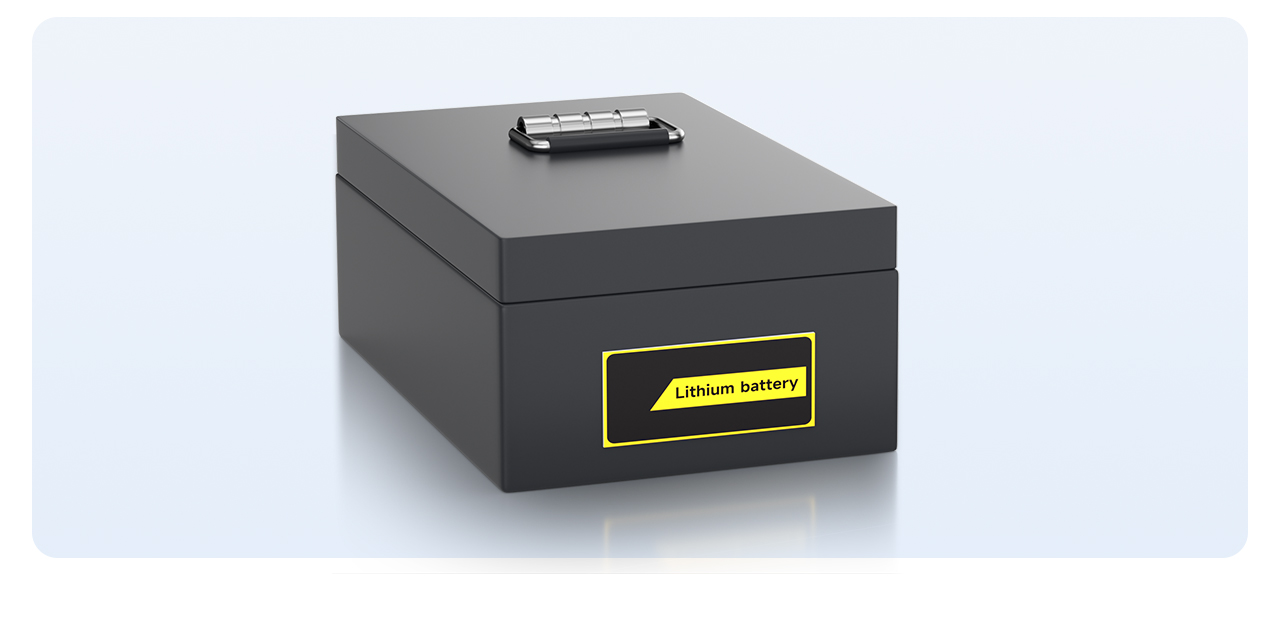

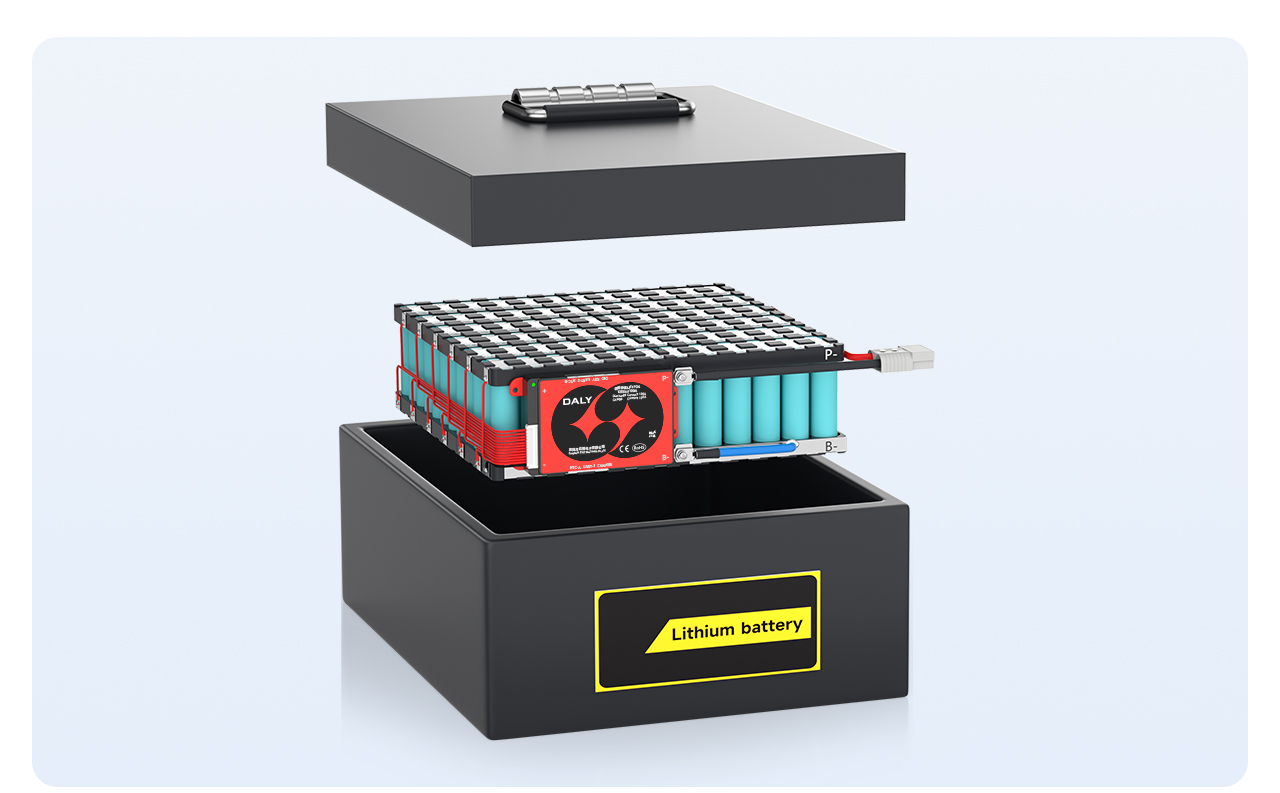

Ahyrynda, batareýa paketini batareýa gutusynyň içine goýuň we gutarýan batareýa paketi ýygnalýar
